主要特點
水槽箱分上下區，上區為4隻小水槽，下區為試驗變壓器和毫安表，可一次做4隻絕緣靴或者4隻絕緣手套耐壓試驗。同時顯示絕緣靴或絕緣手套的匯漏電流。
控制箱為鋁合金箱，設有過流保護、零位保護、時間保護及報警等功能。
工作原理
該系列產品為低壓工作電壓220V/50Hz的工頻電源，根據電磁感應原理，改變輸入電壓達到試驗所需要的最高電壓。
使用條件
2．相對濕度不超過85%（當空氣溫度為25℃時）
3．海拔不超過1000m
4．輸入電源諧波含量不大於3%
技術參數
3.輸入電流：15A
4.容 量：3KVA
5.輸出電壓：0～25KV
6.輸出電流：120mA。
試驗步驟

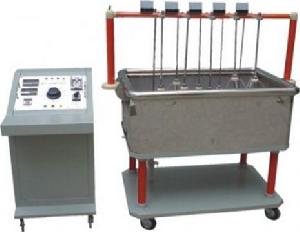

產品相冊1、將水槽內加入三分之二的水，並固定在絕緣檯面上。 2、將加入水的絕緣靴及絕緣手套放入水槽內，絕緣手套用探棒上的絕緣夾夾住，絕緣靴及絕緣手套上口不能弄濕，保持絕緣靴及絕緣手套上口乾燥。 3、調節高壓管上的鬆緊羅絲，將探棒深入絕緣靴及絕緣手套內的水中並擰緊鬆緊羅絲以固定探棒。 4、將水槽箱接樁接地，水槽箱插座接入控制箱輸出插座，並將水槽箱上的每隻毫安表開關擰到“斷”位置上。 5、將控制箱電源插座接入220V電源，並將接地端接地。 6、設定好試驗時間及過流保護值。 7、接通電源前，將調壓器回到零位，合上閘刀，斷開按鈕燈亮，如需報警按下報警開關，報警器發出聲光報警。按下啟動按鈕，啟動按鈕燈亮，同時報警器停止報警表示已通電等待升壓。 8、順時針勻速旋轉調壓器手柄升壓，並密切注意控制箱儀表及水槽箱毫安表的情況。 9、如果水槽箱的毫安表有異常，將有異常的毫安表對應的毫安表開關擰到“通”位置上，以保護毫安表遭過電流損壞。 10、當到達所需電壓時，打開時間繼電器開關，時間繼電器計時。 11、當時間繼電器到達設定時間時，報警器再次報警，提醒耐壓時間已到。 12、逆時針旋轉調壓器手柄降壓，然後關掉時間繼電器開關並按下斷開按鈕，拉下閘刀，試驗結束。 13、除非試驗允許，決不允 許全電突然斷電。 14、試驗中如果被試品短路或故障擊穿，過流整定器動作切斷高壓輸出。
注意事項
1.該試驗裝置在試驗過程中，操作人員應安全距離操作（空氣中每米小於20KV），工頻耐壓試驗台必須可靠接地，接地電阻小於0.1Ω。 2.使用前應測試絕緣電阻，其絕緣電阻值應大於2MΩ。 3.使用前應檢查各電氣元件觸點是否鬆動，接觸是否良好，各保護系統是否能正常工作。 4.使用前，應將絕緣撐桿、電極、電極桿、盛水槽等各部位用酒精擦拭。 5.試驗完畢應將水放完，用棉布將各部位檫乾。若長期不用時將水槽、電極桿、絕緣撐桿置於乾燥通風處保存。
主要特點
1、電壓、電流、時間數據同屏液晶顯示，帶背光，讀數清晰、直觀。 2、全中文界面，操作簡單明了，適用面廣。 3、輕觸式面板按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性。 4、採用硬、軟體抗干擾技術相結合，性能穩定，抗干擾性強。 5、本測試裝置可以同時測試6個通路的泄漏電流。
使用說明
1、絕緣靴（手套）內外盛水試驗時，卸掉隔板和海綿。絕緣靴（手套）內外盛水呈相同高度，應有90mm的露出水面部分，並確保絕緣靴（手套）露出水面的部分乾燥清潔，然後將高壓電極置於絕緣靴（手套）內並將絕緣靴（手套）夾好。 2、絕緣靴內裝鋼珠試驗時,盛水槽內加水至隔板使海綿充分浸水即可，將一個與所試靴號一致的金屬片放入靴內, 將高壓電極置於絕緣靴內，使高壓電極與金屬片接觸，然後在金屬片上鋪滿直徑不大於4mm的金屬球，其高度不小於15mm。 3 、先將六隻電極水面至少15cm,然後將水槽上的高壓接到絕緣子一端，另一端接到水槽電極（1~6）任意一個上。此時水槽四周有高壓，連線電極信號線時，儘量距離水槽遠點，其它的接線方式和絕緣靴（手套）一致。 4 、試驗前，先將標有(高壓危險)那一側的高壓線與水槽一端的連線孔安裝固定好以後,方可進行試驗。 5 、按相關規程設定好場地，接好設備連線，有條件的地區應有專門負責安全的人員在場指導。 6 、合上電源開關,進入測量狀態，系統自檢幾秒鐘。 7 、按下測試按鈕,工作信號燈亮，調壓器帶電，顯示屏上的電壓欄應有高壓電壓指示(kV),同時顯示6路的泄露電流值(mA)。 8 、在升壓的過程中報警蜂鳴器會工作發出響聲,表示此時正在升壓，並密切注視電壓值和電流值。當電壓升至設定電壓值時，升壓就會停止，此時就會自動計時，到時間後就會自動降壓。(如圖一) 9 、注意觀察毫安表，如有絕緣靴（手套）絕緣性能下降，此時該毫安表將有所指示。試驗過程中如任何一路電流指示超出被試品規定的範圍，系統就會自動切斷高壓電源，關掉電源開關找出相關原因再進行試驗。 10 、在升壓或耐壓試驗過程中，如發生短路、閃絡、擊穿等過電流時，電流繼電器會動作，（同時不合格的一路就將會反白顯示,在相應的一路前並且保持泄漏電流值,如圖二）使調壓器自動斷電，表示被試品不合格。此時調壓器將自動回零。並切斷電源，以便下次操作。 11、每次做完試驗後必須關了電源開關後，再打開電源開關做試驗即可。
