簡介

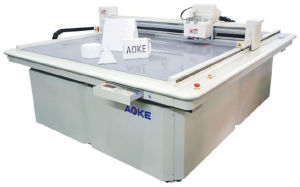

紙箱紙盒電腦打樣機是紙箱紙盒類包裝廠使用的用於印前製作紙箱紙盒樣品的一種機械。一般紙箱紙盒類產品生產工廠在接受客戶來樣製造或者來產品設計包裝盒,會先行製作一或數個”白樣”樣品,拿給客戶進行確認,是否同來樣加工的樣板一致,或者要進行試裝產品,看包裝的效果結構上合不合理,對產品的保護到不到位。如果客戶確認白樣正確,紙箱紙盒類包裝廠就會做印面的設計,用數碼噴繪機(或者出菲林印刷)出幾張彩面裱好然後再做“彩樣”送客戶確認,主要是客戶對圖片的效果,位置以及文字等內容正不正確進行確認。在做“白樣”和“彩樣”時包裝廠通常會由打樣師傅用手工切割紙箱紙盒的切線,用割刀背來做折線,這樣做出來的樣板尺寸不是好準,也不精美。如果客戶要求高或者樣板數量在幾十個的情況下,包裝廠通常要做一張樣板啤板然後上啤機啤出“白樣”或者“彩樣”來。做樣板啤板既費時費力,如果客戶需要修改樣板時又要重新做張啤板來,包裝廠的打樣效率就滿足不了現代包裝的快速打樣快速生產的生產節奏。
針對這種情況紙箱紙盒電腦打樣機應運而生。紙箱紙盒電腦打樣機它無需啤板、無需模切機通過切割頭、壓痕頭即可完成紙箱紙盒(塑膠品)的模切、壓痕、成形,節省大量的啤板、模切機及人力成本;此外,如對設計的盒形不滿意,可隨時修改,隨做隨改,確認產品符合客戶要求後再進行大批量生產,既有利於減少生產浪費,又可以幫助貴廠業務員爭取客戶訂單,更好地服務客戶。
工作原理
經過專業包裝結構軟體處理過的檔案圖形包含有實際盒型所需的壓痕線型,切割線型(瓦楞紙/卡紙/菲林紙),以及可能還包括尺寸標註,檔案註解等(卡紙/菲林紙等),根據實際的需要安裝好不同的切割刀具/壓線輪/繪圖工具,經過網路或數據線以一定的格式傳送到機器上,機器就會自動識別圖形中的各種線型而選用相應的工具(刀/壓輪/筆),同時根據對應的參數設定,如工作速度、工具類型、刀片切割的深度、壓痕的深淺等進行工作,完成箱樣或繪圖。奇形怪狀的卡通、拼圖等過去一般只能用模切板來做,而一些三維立體的箱樣、物品不可能一下子就設計出來,必須要經過反反覆覆的修改、組裝,才能達到真實的效果;消費市場競爭日趨激烈快速變化的消費品正不斷為各自的發展空間競爭。因此廠商更加頻繁的改變包裝設計以期掌握市場主動權,設計周期已由四五年前幾周的設計周期縮短到幾天時間是很正常的,包裝產品的生產周期也變得越來越短。大家都在比產品質量,比交貨速度,來爭取多的訂單,力爭穩定老的客戶群,同時儘可能地發展擴大新的客戶,使整個工廠、公司的運作處於良性的狀態中。
配用的工具頭
振動刀頭:切割瓦楞紙板、EVA、珍珠棉、泡沫板、KT板等。
半穿刀頭:切割E坑、F坑瓦楞紙板和灰板紙、以及0.8MM以上厚度的卡紙膠片。
壓線輪:瓦楞紙板壓摺痕線。
卡紙刀頭:切割卡紙、膠片。
筆頭:繪製刀模圖。
有的紙箱打樣機還配備:刀模板切割頭,底模切割頭,V型槽切割頭。
主要參數
紙箱紙盒電腦打樣機的組成
打樣機工作平台:擺放需要加工的材料
電器及氣動控制箱:控制打樣機的工作
控制電腦:接收專業軟體繪製好的盒型圖然後驅動打樣機工作
專業設計軟體:做紙箱紙盒的盒型結構設計
真空泵:用於固定材料吸附用
空氣壓縮機:有的紙箱紙盒電腦打樣機需提供壓縮空氣給打樣機的工具頭升降用。有的紙箱紙盒電腦打樣機是用伺服電腦控制工具頭的升降的。
紙箱紙盒電腦打樣機 | ||
機器名稱 | 全開膠盒紙箱紙盒電腦打樣機 | 對開膠盒打樣機 |
機器型號 | GD1209 | GD0906 |
有效切割面積 | 1200mm×900mm | 900mm×600mm |
最大進紙寬幅 | 1050mm | 760mm |
制動方式 | 進口鋼帶傳動 | |
切割精度 | ≤0.05mm | |
機器解析度 | 機械解析度:0.025mm /程式解析度:0.025mm | |
重複精度 | ≤0.1mm | |
間隔精度 | 移動間隔±0.1mm | |
最大切割速度 | 1000mm/s | |
最小切割圓直徑 | Φ 1.6mm(根據所選的介質而定) | |
介質固定方式 | 真空吸附 | |
介質切割厚度 | 0.5mm~2mm(根據所選的介質而定) | |
可切割介質 | 標籤膠紙(不乾膠、反光膠、螢光膠),硬卡紙,壓縮泡沫,噴沙橡膠,高強反光膠片 | |
切割方式 | 半穿刀、全穿刀、筆繪畫圖 | |
刀筆數量 | 2件(1把刀、1支筆) | |
刀筆種類 | 刀:特種鎢鋼刀 / 筆:普通簽字筆、水性原子筆、油性原子筆 | |
工作時間及特性 | 連續工作,電腦操作與切割同時進行,一次性快速傳輸數據 | |
傳輸連線埠 | 國際標準傳輸口:並口/RSC232串口 | |
指令系統 | 國際標準指令系統:HP-GL/DM-PL格式任選,全兼容各類CAD軟體 | |
機器操作語言 | 可根據使用地區選用:中文、英文、日文、韓文等四種語言 | |
工作電壓 | 220V±10% 50Hz,可根據使用地區選用當地電壓電流 | |
保險絲規格 | 5A |
日常保養
1、保持紙箱紙盒電腦打樣機工作檯面的清潔,定期用清潔劑擦除工作檯面上的污物,每次加工後清除遺留在工作檯面上的碎紙及其他雜物,以免進入機械內部,卡住紙箱紙盒電腦打樣機。工作檯面上不可以有重物重壓,以免影響工作檯面的平整度。
2、定期為紙箱紙盒電腦打樣機加潤滑油,減少機械磨損,降低噪音。
3、保持室內良好的空氣品質,不得與酸鹼性物品混放一室。
4、嚴格按照機器的操作工作指引來使用,才能保證機器的可靠運行。
