基本資料

儀器名稱:厚度測試儀,測厚儀,測厚試驗儀,紙張測厚儀,厚度測定儀,厚度檢測儀,厚度儀,紙張厚度儀
符合標準: QB/T 1053-98、QB/T 451.3-98
產品用途：該儀器適用於4mm以下的各種薄膜、紙張、紙板以及其他片狀材料厚度的測量。
技術指標：
1.測量範圍:0-3mm
2.測量精度:0.001mm
3.接觸壓力:100±10kpa
4.接觸面積:2±0.05cm2

儀器原理

顧名思義 紙張測厚儀就是測量紙與紙板厚度測定儀是紙與紙板厚度測定的專用儀器，其主要技術指標和性能參數符合GB451·3《紙和紙板厚度的測定法》的有關規定，可廣泛適用於紙張、紙板及其他片狀材料的厚度測定。

儀器分類

無內容

非接觸式紙張測厚儀

最近英國真尚有公司研發出了新的非接觸式測量方法ZTMS08測厚儀，可以實現對紙張的非接觸式測量，避免對紙張造成形變引起誤差。
非接觸式測厚儀的測量原理
使用兩個紙張厚度感測器安裝在被測物（紙張）上下方，將感測器固定在穩定的支架上，確保兩個感測器的雷射能對在同一點上。隨著被測物的移動感測器就開始對其表面進行採樣，分別測量出目標上下表面分別與上下成對的雷射位移感測器距離，測量值通過串口傳輸到計算機，再通過我們在計算機上的測厚軟體進行處理，得到目標的厚度值。
ZTMS08非接觸式紙張測厚儀的出現，大大提高了紙張等片材厚度測量的精度，尤其是在自動化生產線上，得到廣泛套用。

數顯紙張測厚儀

測量範圍: （0～4）mm，分度值0.01mm
接觸壓力: （100±10）kPa
接觸面積: （200±5）mm2
測量面平行度: ≤0.002mm
示值誤差: ±0.0025mm或±0.5%
示值變動性: ≤0.0025mm或≤0.5%
外形尺寸（長×寬×高）: 233mm×160mm×120mm
質量: 約5.5kg

指針紙張測厚儀

相關型號

1、概述
YTH-4A/B/
點擊此處添加圖片說明
C紙與紙板厚度測定儀是紙與紙板厚度測定的專用儀器，其主要技術指標和性能參數符合GB451·3《紙和紙板厚度的測定法》的有關規定，可廣泛適用於紙張、紙板及其他片狀材料的厚度測定。
2.主要技術特性
★ YTH-4A(數顯百分表）
測量範圍: （0～4）mm，分度值0.01mm
接觸壓力: （100±10）kPa
接觸面積: （200±5）mm2
測量面平行度: ≤0.002mm
示值誤差: ±0.0025mm或±0.5%
示值變動性: ≤0.0025mm或≤0.5%
外形尺寸（長×寬×高）: 233mm×160mm×120mm
質量: 約5.5kg
★ YTH-4B(指針百分表）
測量範圍: （0～4）mm，分度值0.01mm
接觸壓力: （100±10）kPa
接觸面積: （200±5）mm2
測量面平行度: ≤0.002mm
示值誤差: ±0.0025mm或±0.5%
示值變動性: ≤0.0025mm或≤0.5%
外形尺寸（長×寬×高）: 233mm×160mm×120mm
質量: 約5.5kg
★ YTH-4C(數顯千分表）
測量範圍: （0～4）mm，0.001mm
接觸壓力: （100±10）kPa
接觸面積: （200±5）mm2
測量面平行度: ≤0.002mm
示值誤差: ±0.0025mm或±0.5%
示值變動性: ≤0.0025mm或≤0.5%
外形尺寸（長×寬×高）: 233mm×160mm×120mm
質量: 約5.5kg

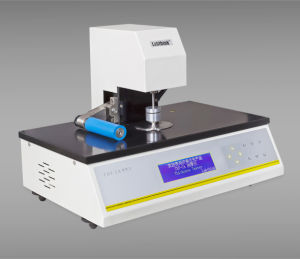

接觸式紙張測厚儀

接觸式紙張測厚儀用機械接觸式測量方式，嚴格符合標準要求，有效保證了測試的規範性和準確性。專業適用於量程範圍內的塑膠薄膜、薄片、隔膜、紙張、箔片、矽片等各種材料的厚度精確測量。

技術特徵

1、嚴格按照標準設計的接觸面積和測量壓力，同時支持各種非標定製
2、測試過程中測量頭自動升降，有效避免了人為因素造成的系統誤差
3、支持自動和手動兩種測量模式，方便用戶自由選擇
4、系統自動進樣，進樣步距、測量點數和進樣速度等相關參數均可由用戶自行設定
5、實時顯示測量結果的最大值、最小值、平均值以及標準偏差等分析數據，方便用戶進行判斷
6、配置標準量塊用於系統標定，保證測試的精度和數據一致性
7、系統支持數據實時顯示、自動統計、列印等許多實用功能，方便快捷地獲取測試結果
8、系統由微電腦控制，搭配液晶顯示器、選單式界面和PVC操作面板，方便用戶進行試驗操作和數據查看
9、標準的RS232接口，便於系統與電腦的外部連線和數據傳輸
10、支持Lystem™實驗室數據共享系統，統一管理試驗結果和試驗報告

執行標準

ISO4593、ISO534、ISO3034、GB/T6672、GB/T451.3、GB/T6547、ASTMD374、ASTMD1777、TAPPIT411、JISK6250、JISK6783、JISZ1702、BS3983、BS4817

技術指標

測試範圍：0～2mm（常規）；0～6mm；12mm（可選）
解析度：0.1μm
測量速度：10次/min（可調）
測試壓力：17.5±1KPa（薄膜）；50±1KPa（紙張）
接觸面積：50mm2（薄膜）；200mm2（紙張）
註：薄膜、紙張任選一種；非標可定製
進樣步距：0～1000mm
進樣速度：0.1～99.9mm/s
電源：AC220V50Hz
外形尺寸：461mm(L)×334mm(W)×357mm(H)
淨重：32kg

儀器配置

標準配置：主機、標準量塊一件
選購件：專業軟體、通信電纜、測量頭、配重砝碼
