純鹼專用偏心半球閥

純鹼專用偏心半球閥

純鹼專用偏心半球閥閥門採用偏心結構,通過傳動機構達到調節、切斷的目的,純鹼專用偏心半球閥全系列均採用固定球結構。偏心閥在開啟時閥芯位於藏球室內,流通截面大,閥芯不易被沖刷;關閉時閥芯球面逐漸接近閥座漸近,可有效地切除結疤、結晶和結垢等現象,實現可靠密封。

百科名片:

上海巴莎閥門的純鹼專用偏心半球閥閥門採用偏心結構,通過傳動機構達到調節、切斷的目的,純鹼專用偏心半球閥全系列均採用固定球結構。偏心閥在開啟時閥芯位於藏球室內,流通截面大,閥芯不易被沖刷;關閉時閥芯球面逐漸接近閥座漸近,可有效地切除結疤、結晶和結垢等現象,實現可靠密封。純鹼專用偏心半球閥耐氯根腐蝕、氨腐蝕,是針對結疤、結垢、結晶、沖刷等套用場合的新一代高性能純鹼行業專用球閥。

套用範圍:

純鹼專用偏心閥適用於母I、氨I、半Ⅱ、冷凝液等系統、PN1.6~4.0MPa、工作溫度-70~420℃的各種管路上介質的調節或切斷。
註:聯鹼冷析稠厚器至離心機的取出位置(選手動“O”形球閥,勿選蝸輪傳動)
碳化塔根部及蒸汽吹堵(選純鹼專用“O”形球閥)
氨鹼石灰乳系統(選石灰乳專用“O”形球閥和“V”形球閥)

結構特點:

流通能力大、流阻小。這是因為開啟後閥芯位於藏球室內,閥體流道呈直筒形。
操作力矩小,旋轉90°即可完成啟閉,操作輕便。
密封嚴密,耐氯根腐蝕,耐結晶沖刷。介質的結疤、結垢不影響啟閉,這是費希爾純鹼偏心閥的最顯著特點。
使用壽命長,密封面耐磨,閥座有補償量,可調整。

標準規範:

設計製造標準:GB/T 12237-2007、API 608, API 6D
結構長度標準:GB/T 12221-2005、ANSI B16.10
連線法蘭標準:GB/T 9113、ANSI B16.5, JB/T 79.1、JB/T 79.2、HG 20596、HG 20618, SH 3406
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:API 598、JB/T 9092、GB/T 13927-2008

技術參數:

稱通徑 DN (mm) 50 65 80 100 125 150 200 250 300 350 400 450 500
額定流量係數 Kv 125 208 290 465 658 850 1380 2170 3090 4200 5500 7200 9200
Cv 146 243 338 543 768 992 1610 2530 3610 4900 6420 8400 10740
公 稱 壓 力 1.6 、 2.5 、 4.0Mpa
流 量 特 性 近似直線
額 定 行 程 90°
氣 源 壓 力 0.4~0.6 MPa
溫 度 范 圍 -70~420 ℃
允 許 壓 差 公 稱 壓 力 2.0* MPa 1.0 MPa 0.5 MPa
允 許 泄 漏 量 ANSI Ⅵ 級
動 作 時 間 6~60 秒
執行機構輸出力矩 60~32550 Nm

尺寸及重量:

PN16連線尺寸
公稱通徑 D0 L L1 D D1 D2 b f Z-Φd H H1 B
mm inch 氣動 電動 蝸輪傳動










40 1-1/2 49 165 57 150 110 85 16 3 4-18 248 365 225 92 400
50 2 60 178 62 160 125 100 16 3 4-18 248 365 225 92 400
65 2-1/2 75 190 72.5 180 145 120 18 3 4-18 255 375 235 100 400
80 3 89 203 82.5 195 160 135 20 3 8-18 270 380 260 108 400
100 4 113 229 97 215 180 155 20 3 8-18 278 390 270 117 400
125 5 140 254 105 245 210 185 22 3 8-18 335 405 320 140 455
150 6 164 267 114.5 280 240 210 24 3 8-23 358 420 340 177 455
200 8 205 292 121.5 335 295 265 26 3 12-23 405 510 390 200 700
250 10 259 394 148.5 405 355 320 30 3 12-25 449 540 420 252 700
300 12 300 419 169 460 410 375 30 4 12-25 550 605 510 270 700
350 14 350 550 200 520 470 435 34 4 16-25 640 650 600 300 800
400 16 400 600 200 580 525 485 36 4 16-30 760 810 710 350 800
450 18 450 650 228 640 585 545 40 4 20-30 850 890 800 390 800
500 20 500 700 266 705 650 608 44 4 20-34 910 970 860 430 960
PN25連線尺寸
公稱通徑 D0 L L1 D D1 D2 b f Z-Φd H H1 B
mm inch 氣動 電動 蝸輪傳動










40 1-1/2 49 165 57 150 110 85 16 3 4-18 248 365 225 92 400
50 2 60 178 62 160 125 100 16 3 4-18 248 365 225 92 400
65 2-1/2 75 190 72.5 180 145 120 22 3 8-18 255 375 235 100 400
80 3 89 203 82.5 195 160 135 22 3 8-18 270 380 260 108 400
100 4 113 229 97 230 190 160 24 3 8-23 278 390 270 117 400
125 5 140 254 105 270 220 188 28 3 8-26 335 405 320 140 455
150 6 164 267 114.5 300 250 218 30 3 8-26 358 420 340 177 455
200 8 205 292 121.5 360 310 278 34 3 12-26 405 510 390 200 700
250 10 259 394 148.5 425 370 332 36 3 12-30 449 540 420 252 700
300 12 300 419 169 485 430 390 40 4 16-30 550 605 510 270 700
350 14 350 550 200 550 490 448 44 4 16-34 640 650 600 300 800
400 16 400 600 200 610 550 505 48 4 16-34 760 810 710 350 800
450 18 450 650 228 640 600 555 50 4 20-34 850 890 800 390 800
500 20 500 700 266 730 660 610 52 4 20-41 910 970 860 430 960
PN40連線尺寸
公稱通徑 D0 L L1 D D1 D2 b f Z-Φd H H1 B
mm inch 氣動 電動 蝸輪傳動










40 1-1/2 49 165 57 150 110 85 16 3 4-18 248 365 225 92 400
50 2 60 178 62 160 125 100 16 3 4-18 248 365 225 92 400
65 2-1/2 75 190 72.5 180 145 120 22 3 8-18 255 375 235 100 400
80 3 89 203 82.5 195 160 135 22 3 8-18 270 380 260 108 400
100 4 113 229 97 230 190 160 24 3 8-23 278 390 270 117 400
125 5 140 254 105 270 220 188 28 3 8-26 335 405 320 140 455
150 6 164 267 114.5 300 250 218 30 3 8-26 358 420 340 177 455
200 8 205 292 121.5 375 320 282 38 3 12-30 405 510 390 200 700
250 10 259 394 148.5 445 385 345 42 3 12-34 449 540 420 252 700
300 12 300 419 169 510 450 408 46 4 16-34 550 605 510 270 700
350 14 350 550 200 570 510 465 52 4 16-34 640 650 600 300 800
400 16 400 600 200 655 585 535 58 4 16-41 760 810 710 350 800
450 18 450 650 228 680 610 560 60 4 20-20 850 890 800 390 800
500 20 500 700 266 755 670 612 62 4 20-48 910 970 860 430 960
註:法蘭標準為JB/T 79.1和JB/T 79.2

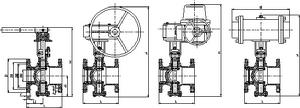

視圖:
