功能構成

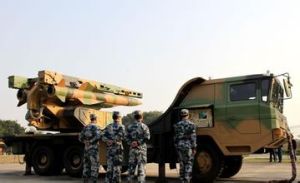

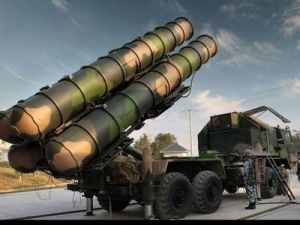

雷達制導的紅旗12飛彈主要用於對付固翼機和直升機,同時,對空地飛彈和空中發射的精確制導武器也有一定的防禦能力。一套典型的紅旗12防空飛彈連由 以下幾部分組成:1部雷達、1座導航台、4部發射平台(即發飛彈8枚,每平台兩枚)以及18枚備用飛彈。基礎型號的紅旗12防空飛彈的固定式4腿柱發射平 台,由紅旗-2發射台發展而來,每個平台的傾斜支架上配備兩枚即發飛彈;改進型稱為紅旗-12A,其發射平台改為機動式6×6卡車,每部卡車同樣配備兩枚飛彈,而最新型的紅旗-12A配備兩聯裝廂式發射架,可提供更好的保護,維護性也更高。
制導平台
伴隨紅旗12防空飛彈系統的研發,相關單位又發展出了一系列地面制導平台。基礎型號的紅旗12使用一種SJ-202型/212雷達,這是一種相控陣三坐標目標探測/追蹤雷達,具備多目標追蹤、多目標打擊能力,這種制導平台固定在一部6輪牽引車上。作為中國第一種自主研發的相控陣三坐標雷達,SJ-202型/212雷達探測距離115公里,追蹤距離80公里,導引距離50公里。該雷達的工作波段是G波段,可同時導引6枚飛彈攻擊3~6個目標,具備一定抗干擾能力。另外一種制導平台是H-200型,也是一種相控陣三坐標雷達,可同時導引6枚飛彈攻擊3個目標,這種制導平台安裝在一種較大的8輪牽引車上。該雷達在2007年解放軍建軍80周年武器展上露過面。主要技術數據:飛彈尺寸:長5.6米;彈徑0.4米;翼展1.2米發射重量:900公斤推進方式:固體火箭發動機射高:0.5~25公里射程:7~42公里;紅旗12A型為5~50公里最高速度:1200米/秒最大過載:20G制導方式:雷達制飛彈頭:100公斤高爆破片彈(採用無線電近爆引信)最大目標機動負載。
