儀器簡介
現場檢準儀主要是用來實時獲取現場溫度記錄，並且將記錄數據保存在資料庫，用來和現場的儀器的數據做對比分析，也可用於現場溫度測量，記錄，過後查詢等功能。

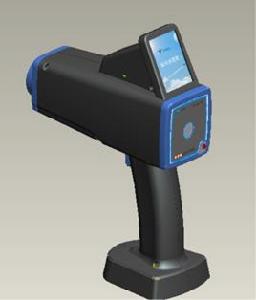

儀器圖片
按鍵示意圖
按鍵示意圖儀器操作
在進行操作之前，先把測溫探頭推到右側，打開探頭開關，需要預熱2分鐘，然後打開檢準儀右側開關，長按數秒即可。儀器開機載入自動進入快速測量界面。
快速測量
在快速測量界面，需要保證測溫探頭為打開狀態，且預熱2分鐘以上，此時按住扳機不放，儀器將會自動記錄當前測量溫度，鬆開扳機，顯示此次測量的最大值、最小值及平均值。 註：溫度測量範圍在600——1400℃之間。顯示界面如下圖所示：
紅外校準儀自動測量
使用觸控筆操作，在主界麵點擊“測量”圖示，進入選擇記錄方式界面，如下圖所示：
紅外校準儀點擊下拉列表依次選擇“生產線名稱”和“路徑點名稱”，發射率自動設定為預設的值，默認選中“自動記錄”方式，點擊“確定”進入自動記錄界面，如果點擊“退出”則關閉當前界面返回主界面。自動記錄界面如下圖所示：
紅外校準儀選擇好自動記錄的時間間隔，該時間為0.5秒-60秒。然後扣住扳機不放，則開始自動記錄數據，中間粗體為當前測量溫度數據（如上圖所示）。點擊“清除”按鈕可以把當前顯示的數據清屏，點擊“退出”則退出當前界面，返回主界面。
手動測量
在主界麵點擊“測量”圖示，進入“選擇記錄方式”界面，依次選擇生產線和路徑點，選擇“手動記錄”，點擊“確定”，進入手動記錄界面，如下圖所示：
紅外校準儀扣住扳機不放，則界面顯示溫度數據，鬆開扳機停止測量，點擊“保存”按鈕，則數據保存到資料庫中。再次按住扳機可以再次測量。點擊“關閉”按鈕，則關閉當前界面，返回主界面。
查看功能
在主界麵點擊“查看”圖示，進入到查看數據界面，可以查看保存在資料庫中的所有的記錄。可以上下左右拖拽查看未顯示的部分。選中某條記錄，點擊“刪除數據”，彈出確認刪除對話框，點擊“確定”，則刪除該條記錄。點擊“清空數據”，則彈出確認刪除對話框，點擊“確定”，則資料庫中全部記錄都會被刪除，慎用該功能。
紅外校準儀設定功能
現場探頭設定
在主界麵點擊“設定”圖示，進入現場設定界面。點擊“增加”按鈕，可以增加新的現場信息。輸入時候，點擊系統列上的鍵盤圖示，選擇輸入法，有中文蒙恬手寫輸入法和英文鍵盤輸入法。輸入完畢點擊“確定”，則添加成功。注意路徑序號是唯一值，不可以和現有的值重複。
紅外校準儀依次展開節點，一直到顯示路徑序號節點，點擊，則右側顯示該節點對應的數據。點擊“刪除”，可以刪除該節點。點擊“修改”，則右側區域被激活為可編輯狀態，可以修改相關部分，點擊“確定”，則保存成功。相關界面如下圖所示：
紅外校準儀比對探頭設定
點擊“比對探頭設定”選項卡，進入比對探頭設定界面，點擊下拉框選擇要設定的發射率，點擊“確定”按鈕，則發射率設定成功。如下圖所示：
紅外校準儀點擊緩衝模式設定下面的“確定”按鈕，設定探頭數據的傳送模式為輪詢模式。一般新探頭首次使用需要先設定為輪詢模式，否則儀器將無法正常讀取數據。
紅外校準儀讀取探頭數據功能
在主界麵點擊“讀探頭”圖示，則進入讀取探頭數據界面，點擊“打開”則下面會顯示探頭相關數據：探頭類型、最低溫、最高溫及探頭髮射率。點擊“關閉”之後可以再次重新讀取探頭數據。界面如下圖所示。
紅外校準儀退出
在主界麵點擊“退出”圖示，則關閉本軟體返回系統桌面，可以點擊桌面捷徑再次打開本軟體。
關於
點擊“關於”圖示，則顯示關於界面，包括儀器版本等信息。
紅外校準儀其他說明
系統內各個資料夾請不要刪除，否則可能引起儀器無法正常工作；儀器在不使用的情況下，請務必關掉電源開關和探頭開關；儀器充電時間為6個小時左右，充電時充電器指示燈為紅色，飽和狀態變為綠色。
驅動安裝
24.1 驅動軟體安裝要想讓PC和儀器通過USB連線，需要安裝activesync4.5（windowsXP）或者是windows mobile設備中心（windows 7），安裝光碟提供了activesync4.5,windowsXP用戶可以安裝使用。Windows7用戶只要用USB數據線連線PC和儀器（已開機且PC已經聯網），就可以自動安裝windows mobile設備中心。安裝過程都是一路點擊“下一步”、“確定”就能安裝成功。安裝完成後，打開“我的電腦”就能夠看到有一個“移動設備”的圖示了，雙擊它就可以瀏覽檢準儀中的檔案系統。
上位機套用軟體
上位機軟體主要功能是導出儀器資料庫中的數據，保存為excel檔案。在excel中可以對數據進行專業分析。軟體安裝步驟如下：雙擊光碟中的“YS-2CIR檢準儀軟體”資料夾下的setup.exe,一路“下一步”，“我接受”就可以安裝成功。安裝完畢在桌面會有YS-2CIR的捷徑，點擊打開軟體界面，如下圖：
紅外校準儀當PC連線了檢準儀之後，打開“wince設備”，找到“計算機\WindowsCE\Disk1\AutoRun”路徑下面的“biduiyi.sdf”檔案把它拷貝到上位機軟體安裝目錄下，默認為“C:\ProgramFiles\Microsoft\YS-2CIR檢準儀軟體”替換原有的資料庫檔案即可。此時在上位機軟體中點擊“讀取記錄”就可以把資料庫檔案中的數據讀取出來，點擊“保存為excel檔案”，則界面上顯示的所有數據都會保存到用戶指定的路徑下。在excel中用戶可以對數據進行相應的曲線分析和列印功能。
