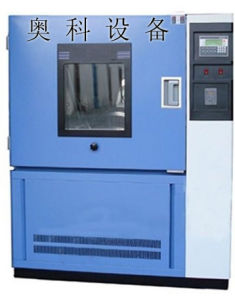

箱式防水淋雨試驗箱

一、產品名稱
箱式淋雨試驗箱
二、產品用途
主要用於考核電工電子、汽車機車儀器儀表產品的外殼、密封件在水試驗後或在試驗期間是否保證該產品及元器件良好的工作性能和技術狀態，同時產品的運輸過程或使用中可能受到雨水的影響，為產品技術標準提供套用依據。
三、產品規格(單位：mm)
1、型號:LX-500內部尺寸:D×W×H800×800×800
2、型號:LX-010內部尺寸:D×W×H1020×1200×1000
四、技術參數
1、擺管半徑：R400mm
2、擺管管徑：φ18mm
3、噴水孔直徑：φ0.4mm，配裝孔襯套，採用雷射打孔
4、噴水孔間距：50mm
5、擺管擺角幅度:0～180°（可調）
6、擺速調節：0～60°/S,（可調）
7、試驗台高度：200mm
8、試驗台轉速：1～9.6r/min,無級調速
9、淋水壓力：約80Kpa
10、定時時間設定範圍：0～999h
11、水源：當地清潔的自來水
四、設計簡介
1、整個箱體採用整體結構，分為上、下、右三部分，上部為工作室，下部為機械室，右側是電器控制櫃。
2、箱體內側採用進口SUS304B不鏽鋼板，外側採用A3鋼板噴塑處理。
3、箱門設有觀察窗，可直接觀察淋雨的工作狀態。
4、大門密封採用矽橡膠密封材料。
5、擺管採用不鏽鋼管制作，半徑為400mm，在整個圓周上每50mm均勻分布若干個噴咀。
6、擺管驅動裝置採用步進電機來調節擺管的擺速、角度，可直接在人機界面中設定。
7、旋轉工作檯：台面為PVC硬質板（耐腐蝕）,由電機帶動蝸輪減速旋轉，用變頻器調速，調整在合適的轉速，可直接在人機界面中設定轉速。
8、噴嘴為可拆式專用噴嘴，採用銅材製作，經過特殊加工而成，每個噴咀的噴淋方向可以調節（45°範圍內），最後調節好的噴咀可以調節成一個平面，對著同一個中心點。
9、供水箱：不鏽鋼制儲水箱，配有水質過濾器，排水閥。
10、下水道：設計在箱體底部以能迅速排放，不產生積水。
八、執行標準
本設備嚴格按照國家環境試驗設備技術規範精工製造，有效模擬雨水氣候環境對產品的適應性試驗。具體執行標準和國家環境試驗方法標準如下。
1、GB/T2423.38-08電工電子產品環境試驗-----水試驗方法
2、GB4208-08防水試驗
3、GB10485-89
4、GB/T4942.1-2001旋轉電機外殼保護分級(IP級)
5、GB/T4942.2-93低壓電器外殼防護等級
