地暖混水降溫裝置的大致情況如下:

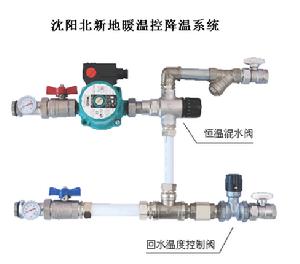

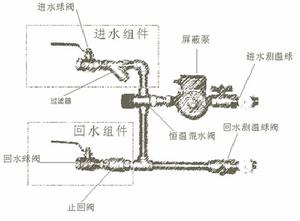

地暖混水降溫裝置通過高溫供水與部分低溫回水混合,將高溫差小流量的熱水轉換成低溫差大流量的循環水,與其他降溫方式相比具有簡單、方便、溫度穩定的突出優點。其構成主要有:循環泵、閥、控制器。如下列各圖:




1.採用自力式遠傳溫控閥的混水降溫裝置。自力式遠傳溫控閥方式中的測溫探頭需插接在混合水通道中,並且需要的地方較多,有的產品只能安裝在分水器的另外一側。對於很多帶有流量控制閥的分水器來說無法安裝,這限制了它的廣泛套用。也有將測溫點放到混合水處的設計,但這種方式由於混合處水溫還未充分均勻,測溫不準確不穩定。另外遠傳自力式溫控閥閥芯動作距離較小,容易發生雜質堵塞管路系統的現象。
2.採用帶電熱執行器的混水降溫裝置這種裝置運行期間停電時溫控部分不起保護作用。與第一種方式一樣,適合供暖面積較小和供暖水溫較高的情況。
3.採用電動兩通球閥的混水降溫裝置 當供水水溫高於設定溫度較少時,系統會發生震盪,循環泵頻繁起停,水溫不穩定。這種裝置採用雙向控制球閥,當工作中突然停電時,球閥將保持在當時的開度,但高溫水會順暢地進入地暖管中,對地暖安全不利。這種裝置比較適合較大面積用戶的供暖。

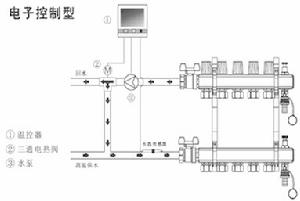

4.採用電動三通閥的混水降溫裝置這種溫水降溫裝置這種溫水降溫裝置的缺點是:(1)電熱驅動器動作反應速度慢,一個動作周期可能需要好幾分鐘,當進水溫度變化較大時混水溫度會出現波動;
(2)電動閥芯依靠彈簧力復位,為了避免壓差較高時閥瓣壓死無法打開,在三通閥回水混合通道中留有直徑3毫米左右的瀉流口,供水溫度較低時即使三通閥回水通道全部關閉,仍然有部分低溫回水進入上部混合水中,降低了混合水溫度,因此在供水溫度較低時無法充分利用供水水溫,低溫供水特性不太好。
(3)停電時電動三通閥自動復位,關閉供暖進水,這會影響供暖.這種混水裝置比較適合採暖水溫較高的用戶使用。

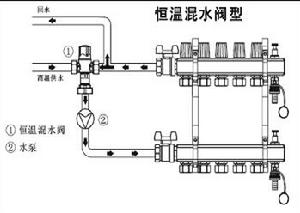

除上述幾種類型外,還有採用恆溫混水閥的混水降溫裝置、採用混水熱交換罐的混水降溫裝置和採用四通調節閥的混水降溫裝置。這些混水降溫裝置也和上述幾種混水降溫裝置一樣,各有利弊。
其共同的缺點如下:

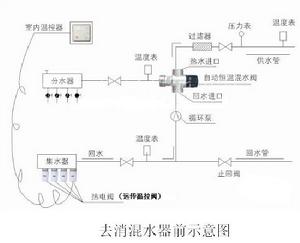

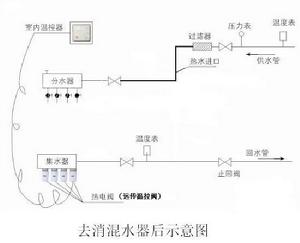

混水降溫裝置對於集中供熱地暖用戶來說,其主要作用是提高地暖使用的安全性和舒適性,節能效果是次要的;即使有節能效果,也主要是通過控制室溫不超過需要溫度而實現的。由於混水降溫裝置本身只是一種水溫混合裝置,是一種將高溫差小流量的熱水轉換成低溫差大流量的循環水的裝置。所以它們的共同缺點就是這個“低溫差大流量的循環水的裝置”還需消耗不少的電。見下列圖示:

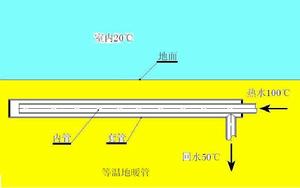

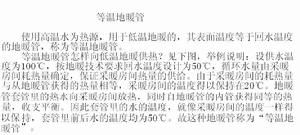

傳統的地暖管是將35-60℃的熱水為熱媒,在管內流動以溫降不超過10℃的方式加熱地板,通過地面以輻射和對流的傳熱方式向室內供熱。而“等溫地暖管”是將80℃-90℃的高溫水變成35-60℃的熱水為熱媒,在管內流動以不需有溫降的方式加熱地板,通過地面以輻射和對流的傳熱方式向室內供熱的。其原理如下圖:


根據當前地暖行業發展的趨勢看,使地暖與散熱器供暖共用一個高溫熱源、同時能滿足衛生間散熱器和居室地暖的混水降溫裝置將越來越受到歡迎。使用這樣的等溫地暖管再裝備板換以後將具備以地暖的方式為用戶冬天供暖、同時提供生活熱水的功能。這種等溫地暖管裝置在替代混水降溫的基礎上可與房間溫控器、可程式溫控器、感測器、中央控制器、程控器集成家居智慧型控制和網路遠程控制系統,逐漸向功能擴展和智慧型化、數位化的方向發展
