空調性能測試台

空調性能測試台

GB/T 冷卻水溫度:5.0~35.0℃±0.2℃ 冷凍水溫度:5.0~25.0℃±0.2℃

原理簡介

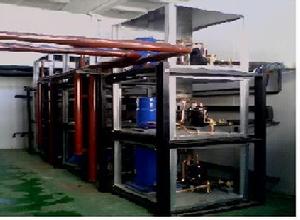

本試驗裝置,可以準確測量風冷式機房空調、水冷式機房空調、機房風機盤管、水冷冷水機組、風冷冷水機組的製冷量、水流量、風量、進出口溫度、性能係數和輸入功率等參數,可以進行各種正常工況和非正常工況的特殊性能測試,記錄機組運行情況。
本試驗裝置採用了我公司最新研發的PID的經驗資料庫、中值濾波、多點修正法,在PLC內部實現了工程量轉換、誤差修正,上位機可直接讀到工程量,提高了上位機軟體開發速度、減少了數據處理中的出錯率。
設備運轉和數據採集採用組態王軟體平台和西門子可程式控制器為核心,測量值由計算機進行數據採集、處理並存檔。自動生成產品性能測試報告,通過虛擬pdf印表機可以將報告轉化為通用的PDF格式。歷史數據、歷史曲線用於分析測試結果和測試數據,為產品研發提供參考數據。
測試方法
空氣流量測量:風洞噴嘴直接測量法
空氣側冷量試驗方法:空氣焓差法
水冷冷凝器及水冷盤管輔側試驗方法:液體載冷劑法
依據標準
GB/T 19413-2003 《計算機和數據處理機房用單元式空氣調節機》
GB/T 17758-1999 《單元式空氣調節機》
GB/T 18430.1-2001 《蒸汽壓縮循環冷水(熱泵)機組 工商用和類似用途的冷水(熱泵)機組》
GB/T 18430.2-2001 《蒸汽壓縮循環冷水(熱泵)機組 戶用和類似用途的冷水(熱泵)機組》
GB/T 10870-2001 《容積式和離心式冷水(熱泵)機組性能試驗方法》
測試機種
(風冷、水冷)冷風機房空調、水冷冷水機房空調、水冷盤管
適用機型結構
冷卻方式 水冷式空調機風冷式空調機
結構 分體式
送風方式 上迴風下送風型下迴風上送風型

性能參數的測量範圍
測試項目 單位 (風冷、水冷)冷風機房空調 水冷冷水機房空調 水冷盤管
製冷量 kW 20~50 30~180 20~50
風量 m/h 4400~14000 -- 4400~14000
冷凍水流量 m/h 5~32 3~9
冷卻水流量 m/h 4~15 6~38
消耗功率 kW 6~25 6~40 1.1~5.5

工況參數調節範圍
室內側幹球溫度:5.0~55.0±0.5℃
室內側濕球溫度:6.0~24.0±0.5℃

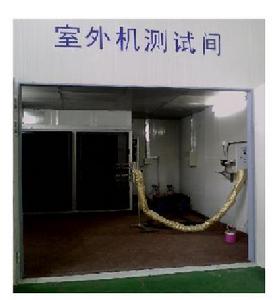

室外側幹球溫度:2.0~45.0±0.5℃
冷卻水溫度:5.0~35.0℃±0.2℃
冷凍水溫度:5.0~25.0℃±0.2℃
測試精度
製冷量、風量測試重複性(一次裝機)≤2%。
被測樣機迴風口周圍風速小於2.0m/s。
空氣溫度測定裝置在濕球溫度採樣處截面的平均風速:5.0±1m/s。
