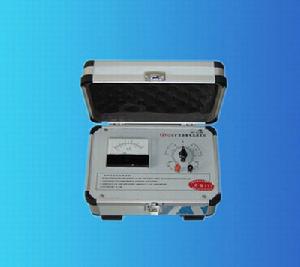

礦用雜散電流測定儀

礦用雜散電流測定儀，是專門用於檢測10kV及以下電力系統，用無間隙氧化鋅避雷器MOA閥電間接觸不良的內部缺陷，測量MOA的直流參考電壓(U1mA)和0.75(U1mA)下的泄露電流。

礦用雜散電流測定儀簡單介紹
礦用雜散電流測定儀是一種靈敏度高，多量程保護電路的攜帶型整流儀表。其特點是：測量範圍廣，共有二十個量程，能分別測量交直流雜散電壓和雜散電流，本身不需要電源，安全可靠。適宜測試煤礦井下鋼軌、水管、電纜等產生的電流及電壓，預防雜散電流放電引起的電雷管早爆及其它燃爆事故，使礦內火源降至最低限度。 礦用雜散電流測定儀的詳細介紹
一、礦用雜散電流測定儀用途礦用雜散電流測定儀是一種靈敏度高，多量程保護電路的攜帶型整流儀表。其特點是：測量範圍廣，共有二十個量程，能分別測量交直流雜散電壓和雜散電流，本身不需要電源，安全可靠。適宜測試煤礦井下鋼軌、水管、電纜等產生的電流及電壓，預防雜散電流放電引起的電雷管早爆及其它燃爆事故，使礦內火源降至最低限度。
二、礦用雜散電流測定儀性能儀表測量範圍及準確度等級

測 量 范 圍	測量精度	備 注
電流檔	0-50mA-250mA -1A-5A-10A	交流±5％直流±2.5％	使用前必須將指針撥至零位置，即調零
電壓檔	0-0.2V-1V -4V-20V-40V

三、 礦用雜散電流測定儀使用方法及注意事項1、 測量前，將測試棒接線分別旋緊於兩接線柱中，調節表頭指針至零刻度線。2、 將與接線柱相接的測試棒分別置於被測的兩點（如：鋼軌、水管、電纜外皮、煤炭、大地等），兩測點應在不同的導體上,測點距離約為2米,正常每隔50-100M測一次,或根據需要臨時確定測試點。將轉換開關置於適當檔，則表頭指示值,經換算得到相應的電流值。3、 測量時，測量探針的硬質合金尖端與被測物接觸良好，儀表應水平放置，以保證讀數準確。4、 當一處測量不到交流雜散電流時，還應測試直流雜散電流，反之亦然。5、 測量雜散電壓值時，其檔位是: 50mA對應0.2V、250mA對應1V、1A對應4V、5A對應20V、10A對應40V。（即電流值乘4就是電壓值）6、 當未知雜散電流大小時，應先置於量程最大擋，然後逐步減少，直至適當測量檔。7、 當被測電流大於5A時，儀器只宜進行短時測量，當被測電流大於10A時，儀器只宜進行瞬時測量。以免大電流燒毀元件及儀表。8、 測直流雜散電流時,如表頭指針反向偏轉,對換表筆即可9、 儀器不用時應置於“關”位置。
四、礦用雜散電流測定儀產品成套性1、 主機 一台2、 測試表筆 一副3、 產品說明書 一份4、 產品合格證明書 一份
