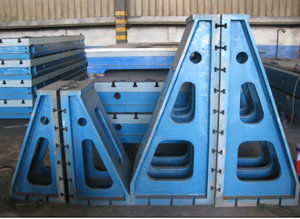

直角彎板

直角彎板，主要用途和直角箱相似，用來劃大型笨重的工件上的垂線，或藉助於C形夾鉗和壓板螺絲把工件夾緊在平面上劃線。直角板彎板定義：直角彎板由鑄鐵製成，兩面精刨和刮研。互成直角。一般還可在直角板上鑄出通孔，以便通過螺絲。

直角板彎板定義：直角彎板由鑄鐵製成，兩面精刨和刮研。互成直角。一般還可在直角板上鑄出通孔，以便通過螺絲。
直角板彎板 主要用途和直角箱相似，用來劃大型笨重的工件上的垂線，或藉助於C形夾鉗和壓板螺絲把工件夾緊在平面上劃線。
直角彎板精度：0級、1級、2級、3級。
直角彎板規格：300*200*250～700*400*500（毫米）

規格 mm	測量面對基面的垂直度	測量面平面度或直線度	基面平面度或直線度
精度等級μm
1	2	3	1	2	3	1	2	3
200×200	8	16	30	4	8	16	6	12	24
300×200	10	20	40	5	10	20	8	16	30
300×300	10	20	40	5	10	20	8	16	30
400×300	12	24	45	6	12	24	10	20	40
400×400	12	24	45	6	12	24	10	20	40
500×400	14	28	50	7	14	28	12	24	48
500×500	14	28	50	7	14	28	12	24	48
800×600	18	35	60	9	18	35	14	28	55
1000×800	25	50	70	12	24	45	18	35	70
