一、性能及配置

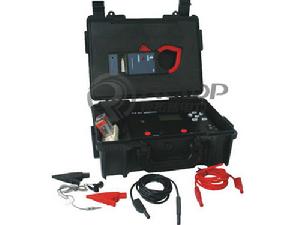

RTF1000直流系統接地故障查找儀(銳拓普）1.1功能概述
● 接地故障點定位查找功能
RTF1000直流系統接地故障查找儀 測量設備的絕緣狀況，當絕緣破損，電阻降到規定要求之下時，可以進行絕緣接地查
找，找到絕緣破損處，從而進行相應的處理。
系統組成：絕緣接地分析儀主機
鉗形接收器
基本原理：信號發生器對被測對象及對地故障電流，之間發射一個0.1Hz～1000Hz低頻電壓信號，在
故障點處產生一個泄露電流，接收器接收故障電流，根據故障的大小顯示在LCD上。
● 絕緣測試功能
可測量、記錄設備的絕緣狀態
● 數據管理功能
配合微機數據處理、可描述設備狀態曲線。
對設備的絕緣狀態動態跟蹤。
及時發現絕緣缺陷、預測設備絕緣壽命。
1.2特點
● 集絕緣測試與故障點查找為一體。
● 兼有可設定多頻率、多電壓的信號發生器，以便於現場測試。
● 使用方便，可在設備不停電，不甩線，不解線把的情況下實現各項功能。
● 可根據客戶要求定製個性化軟體(包括儀表軟體和管理系統)。
● 對絕緣狀態進行測試分析，趨勢分析和狀態跟蹤。
● 不僅具有絕緣測電阻的功能，還具有回覆電壓、吸收係數等測量，以準確反映設備絕緣老化狀態。
● 定位信號頻率低，僅為1Hz，消除容性接地的假象。
● 接收器精度高，能夠準確查找故障。
● 多種型號鉗形接收器可供選擇。
1.3典型套用
● 鐵路：信號、通信、機車、車輛及任何電氣設備及線路。
● 通訊：通訊及任何電氣設備及線路。
● 電力：直流系統正、負母線的絕緣測試及故障點定位。
● 其他：航空、冶金、汽車、家用電器等任何電氣設備及線路。
常見問題解答及使用技巧
Ø 測量數據誤差較大
請檢查電池組和主機間連線線接觸是否良好。
Ø 開機後顯示屏無顯示
請檢查輸入電源接線端子是否接觸良好。
Ø 按鍵失效或混亂
請檢查是否有鍵卡住未彈起，如有使其彈起即可恢復正常工作。
Ø 上位機不能得到數據
請檢查連線是否正常，或上位機軟體安裝是否正常。
1.4技術指標
| 電壓測量範圍 | 0.0V～1000V |
| 電阻測量範圍： | 0.1M～100MΩ |
| 電路漏電流檢測靈敏度 | >=1毫安 |
| 測量精度 | 電壓測試：0.1～1000V ±1% 絕緣電阻：0.10MΩ～10.0MΩ ±5% 10.0MΩ～100MΩ ±10% |
| 最小解析度： | 電壓：0.1V 絕緣電阻：0.01MΩ |
| 最大測試靈敏度 | <=0.25 MΩ |
| 整機100%測試靈敏度 | <=10千歐 |
| 信號輸出 | 直流1000V±10% 直流500V±10% 直流250V±10% |
| 功率消耗 | 連續工作不小於4小時 |
| 顯示屏 | 128*64點陣圖形LCD |
| 工頻抑制 | 70db |
| 信號輸出 | 4～20mA |
| 存儲容量 | 32K*8bit SRAM |
| 工作溫度 | -5℃～40℃ |
| 工作濕度 | 80%R.H |
| 工作電源 | 10.8V鋰電池（專用鋰電池充電器） |
| 電池 | 內置4200mAH 10.8V鋰電池 |
| 體積 | 360*260*150mm |
| 鉗形互感器孔徑 | 59毫米 |
| 鉗形互感器開程 | 66毫米 |
5.1 清潔維護
5.1.1 主機的清潔維護使用柔軟的濕布與溫和型清洗劑清洗設備。請不要使用擦傷型、溶解型清洗劑或酒精等，以免損壞主機上的文字。
5.1.2 夾具的清潔維護使用柔軟的濕布與溫和型清洗劑清洗夾具。請不要擦傷探頭的金屬部分，以免造成接觸不良。
5.2 存放
當暫時停止使用或做備用庫存時，把所有附屬檔案整理好後和主機放入機箱內相應的位置，並置放在乾燥通風處。
