甲基納迪克酸酐

甲基納迪克酸酐分子式:C10H10O3;分子量:178.1872;CAS RN:148-24-3。

甲基納迪克酸酐化學名稱為:3-甲基內次甲基鄰苯二甲酸酐;簡稱:MNA;甲基納迪克酸酐 (methylnadic anhydride,簡稱 MNA)是一種性能優良的有機酸酐類環氧樹脂固化劑。由順丁烯二酸酐與甲基環戊二烯通過加成反應生成。它吸濕性小;固化時放熱量少,固化後體積收縮小,固化物顏色淺;電氣性能,特別是耐電弧性優良,在國外廣泛用作電器絕緣材料,尤其是大型電器 (大型電機和大型變壓器等 )的絕緣材料。

甲基納迪克酸酐在國外廣泛通用,是一種有較長套用歷史的液態酸酐固化劑。

第一章、甲基納迪克酸酐的基本概況
1.1 甲基納迪克酸酐的基本概況
甲基納迪克酸酐化學名稱為:3-甲基內次甲基鄰苯二甲酸酐;又稱:甲基NA酸酐;甲基內亞甲基四氫苯酐納丁酸酐甲酯;甲基內次甲基四氫鄰苯二甲酸酐
簡稱:MNA;
英文名稱:Methyl nadic anhydride;methyl endo methylene tetrahydrophthalic anhydride
分子式:C10H10O3;

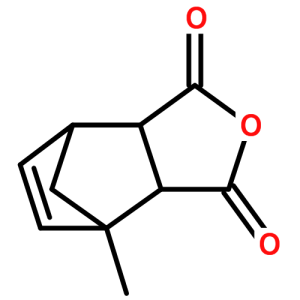

甲基納迪克酸酐分子結構圖甲基納迪克酸酐分子結構圖

分子量:178.1872;
結構式:
圖1.1 甲基納迪克酸酐的結構圖
CAS RN:25134-21-8;
EINECS號:246-644-8
甲基納迪克酸酐 (methylnadic anhydride,簡稱 MNA)是一種性能優良的有機酸酐類環氧樹脂固化劑。由順丁烯二酸酐與甲基環戊二烯通過加成反應生成。它吸濕性小;固化時放熱量少,固化後體積收縮小,固化物顏色淺;電氣性能,特別是耐電弧性優良,在國外廣泛用作電器絕緣材料,尤其是大型電器 (大型電機和大型變壓器等 )的絕緣材料。
1.2 甲基納迪克酸酐的理化性質
甲基納迪克酸酐為淺黃色透明液體,沸點>250℃,相對密度1.236(20℃)。溶於苯、甲苯、丙酮、氯仿、乙醇等有機溶劑,有潮解性。黏度0.175~0.225pa•s。
表1.1 甲基納迪克酸酐的理化性質
基本 性質和常數
CAS號 25134-21-8
中文名稱 甲基納迪克酸酐
英文名稱 Methyl nadic anhydride
別名 甲基NA酸酐;甲基內亞甲基四氫苯酐;納丁酸酐甲酯
分子式 C10H10O3 外觀與性狀 淺黃色透明液體
分子量 178.1872 相對密度 1.236(20℃)
沸點 >250℃ 黏度 0.175~0.225pa•s
折射率 1.506-1.508 閃點 135 ºC
溶解性 溶於苯、甲苯、丙酮、氯仿、乙醇等有機溶劑。
主要用途 主要用於環氧樹脂固化劑。
甲基納迪克酸酐為液體酸酐,是綜合性能優異的一種液體酸酐固化劑,產品特點:
1、室溫下粘度較低,能在低溫下施工和長期存放。
2、甲基納迪克酸酐與環氧樹脂混合物適用期長,固化速度慢,放熱小,與 E44混合時,按100:80配製,加入0.5phr的叔胺作促進劑,這樣的混合物在室溫下仍有2個月以上的適用期,這對於製備層壓、纏繞材料、澆鑄材料極為有利。
3、使用化學理論量的甲基納迪克酸酐,在高溫下長時間固化,可使其環氧樹脂固化產物具有優良的耐熱性和硬度,固化收縮率小。
4、甲基納迪克酸酐和環氧樹脂的固化物耐高溫、耐老化性和耐化學藥品性優異,HDT達150~170℃左右。如果提高固化溫度和延長固化時間,HDT還能有所提高。
5、固化物色澤較甲基四氫苯酐和環氧樹脂固化物略深。
甲基納迪克酸酐為黃色液體,粘度138cps。用作環氧樹脂固化劑每100份標準樹脂用72~90份。固化:100~200℃ 2~4小時。適用期500克25℃ 5~6天(加促進劑),熱變形溫度150~175℃,抗彎強度950Kg/cm2,抗壓強度1240Kg/cm2,抗拉強度680Kg/cm2,伸長率2.5%,衝擊強度0.48ft-1b/in(2.6Kg-cm/cm2),洛氏硬度111,介電常數(50Hz23℃)3.6,功率因數(50Hz23℃)0.002,體積電阻2x1016Ω-cm。粘度低、浸潤性好,使用壽命長。

相關詞條

熱門詞條

聯絡我們
