無鐵芯散熱風扇

無鐵芯散熱風扇,是無鐵芯電機的一種,也叫空心杯電機風扇。

稀土永磁無鐵芯電機是代表電機行業未來發展方向的一種新型特種電機,採用無鐵芯、無刷、無磁阻尼、稀土永磁技術,其改變了傳統電機運用矽鋼片與繞線定子結構,使電機系統效率大大提高。
與傳統風扇相比,無鐵芯風扇具有的性能優勢
一、高效節能。
① 與傳統徑向磁場結構設計相比,採用了軸向磁場結構設計,大幅度提高功率密度和轉矩體積比。
② 採用新型繞制工藝、高精密獨立模組化繞線及高分子材料,有效降低繞組銅損、溫升極低。
③ 不使用矽鋼片作為定、轉子鐵芯材料,消除了磁阻尼及鐵損,減少了鐵損發熱源。電機功率因數高,效率得到較大的提高。同時也減少了鐵芯的振動干擾。
二、輕便節材。
同等風量靜壓下,體積小,重量只有傳統風扇的幾分之一。可節約80%的鋼材,100%的矽鋼片,50%的銅材。
三、可靠性強。
電機運行溫升低,電機繞組採用高分子材料精密絕緣封裝技術,環境適應性好,運行可靠。稀土永磁無鐵芯風扇與傳統風扇相比,節能節材、性能優異;與目前先進的稀土永磁風扇相比,效率更高、重量更輕、穩定性更好。同時風扇轉速與電源頻率保持恆定,可簡化變頻調速控制系統,調速範圍寬,精度高。

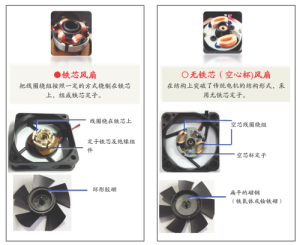

結果對比結果對比

無鐵芯風扇電機的不足之處:
1、由於電機沒有鐵芯,要產生同樣強度的磁場,需要更強的磁鐵,導致成本上升;
2、無鐵芯電機高速有優勢。因為電機的損耗包括電磁損耗和機械損耗兩部分,電磁損耗又包括銅損和鐵損。電機的鐵損與轉速的平方成正比,高速時鐵損大。所以,無鐵芯電機高速有優勢,中低速優勢不明顯。但特別適合像散熱風扇這樣的高速運轉的電機使用。
稀土永磁無鐵芯風扇是一種較新型的產品,推廣套用還面臨不少困難。社會認知度不高。大多數用戶對該技術不了解,對產品的工作原理、套用效果、可靠性還持懷疑態度。該類型產品已於上世紀末被日系廠商正式開始量產套用。主要套用在對可靠度要求較高的航空航天、車載配件、精密儀器等眾多領域。隨著二十幾年的技術沉澱,其生產工藝更加穩定,隨著新材料新工藝及零部件的產業化生產,其成本逐步降低接近甚至低於傳統鐵芯風扇。
