介紹
滾花機又稱超音波滾花機，超音波壓花機，超音波花邊機，是用超音波原理，利用有一定形狀的花輪在某種材料上滾花形或壓花形的一種設備。滾花的形狀有花輪的形狀而定，機器只需要更換花輪機可以滾不同的花。
原理
採用超音波原理，利用有一定形狀的花輪在某種材料上滾花形或壓花形的一種設備。滾花的形狀有花輪的形狀而定，機器只需要更換花輪機可以滾不同的花。
適用材料
化學合成纖維布料，或含有化纖混紡補、化學薄膜（含30%以上化纖），均可加工成所需要的產品，如Nylon布、針線補、無紡布、T/R布，特多龍補 （Polyester 布）、多層布，以及各種貼合而成的淋膜表覆布類薄膜紙均可適用。
機器參數
產品型號：NK-H2012A
功率：1400W/1600W/2000W
頻率：20KHZ
電壓：50/60HZ 220VAC/ 10A
外型尺寸：1200*550*1200MM
重量：150KG
機器特點
1、利用超音波振動及製衣鋼輪，加壓之後，就可獲得如上所述使用功能。
2、加工時不冒煙、火花，不傷害布類邊緣，亦可避免毛邊。
3、花輪更換簡便，可依客戶所需要更換各種圓形的花輪。
4、製造時不需預熱，並可連續操作。
5、可加裝色紙、金泊紙，加壓時可達印色、燙金功能。
6、可多台機組合成專用機，以便一次完成寬度較大的產品，如被罩、洋傘等。
7、特殊合金鋼材料製成的花輪，並經特種熱處理工藝，具有耐磨損、使用壽命 長所特點。
8、機器操作簡單，維修容易，使用20KHZ低噪音超音波，防噪音干擾。
花輪
花輪介紹
滾花機 花輪1．超音波滾花機花輪焊頭耐磨，花模拆裝方便，運用靈活；
2．力勁花輪利用特殊合金鋼製作花輪模具，可依客戶需求開發各種複雜的花形圖案；
安裝及調整
1.花輪的安裝
安裝花輪時，必須將模架置於上升位置，卸下花輪模架左蓋板,裝上花輪，將模架左蓋板裝上並將螺絲鎖緊。降下花輪架使花輪同模具接觸，通過調節偏心輪，使花輪工作面同模具工作面平行。
2.花輪調整方法：

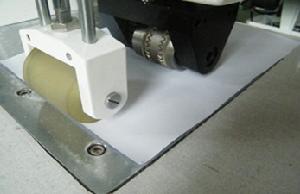

花輪調整方法1)可用A4紙放在壓輪與花輪中（如下圖）,壓力調到1.5KG,花輪氣缸調整螺帽向上旋開,不限位,再將上、下模
速度鈕調到刻度2位置，將輸出功率調到4位置,按下壓輪開關,再踏下花輪踏板,後踏腳踏板,待花輪至少完走一圈,再鬆開,另踩花輪踏板,讓花輪上升,同時按下壓輪開關,讓壓輪上升,取出白紙,查看壓紋是否平衡。
2)壓紋不平衡時,先鬆開模架左蓋板上的偏心輪鎖緊螺絲, 再旋轉偏心輪(順時針,花輪向上運動;逆時針則反之),鎖緊偏心輪,反覆上述動作,直至平衡為止。
滾花機花輪調整3）用A4紙調整花輪水平後,請同時將花輪氣缸調整螺帽下旋限位,使其花輪與鋼模剛好接觸。(防止花輪下滑與鋼模碰撞磨損)
4) 根據縫合或滾花材料的厚薄程度，調整花輪壓力。較厚的材料壓力調大些，反之調小些。
5) 根據需熔斷的材料不同，厚薄不同，以及花輪的花紋複雜程度，綜合調整以下三方面，以達到理想熔斷效果：（1）花輪線速度；（2）花輪壓力；（3）超聲功率大小。
注意：
滾花機 花輪水平情況Δ花輪速度較低時，加工材料接受超音波能量時間較長，花輪與鋼模接觸時間也較長，比較容易熔斷。
Δ花輪壓力較大時，加工材料接受超音波能量較大，比較容易熔斷。（同時花輪對模具的磨損也加大）
6) 花輪檢查：
花輪的花紋必須保持銳利狀態，硬度HRC60～61°。磨損、鏽蝕的花輪不得使用，以免影響產品質量，或由於花輪壓力增大會導致鋼模磨損加快。
7) 花輪壓力的控制：
Δ花紋複雜，壓力可加大一些。
Δ花紋欠銳利，壓力可加大一些。
Δ鋼模的音波振幅較小，壓力可加大一些。
化纖含量較高的材料（如NYLON），壓力可減小些，反之如TC布，壓力可加大一些。
Δ厚的材料，壓力可加大一些。
Δ在相同質量，相同加工速度前提下，花輪壓力越小越好。（壓力小，鋼模和花輪的磨損就小，設備壽命長）
套用
滾花機樣板滾花機適用於：衣服花邊，床套，枕頭套，汽車套，帳蓬，包裝帶，背包，旅行帶，手提帶，窗簾，雨衣，風衣，雪衣，玩具，手套，桌巾，椅套，被套，口罩，髮飾，飾品， 洋傘，燈罩等等。
維護保養
發振箱
1）超音波檢查：在未裝上鋼模時，電流表指示不應超過（0.4A）；
2）按檢查開關的方式:在3秒內按2秒停1秒，切勿連續按下3
秒以上，以免縮短換能器壽命及燒壞電子組件；
3）避免灰塵、金屬等掉入發振箱內，以免造成短路而損毀電路板等；
4）保持空氣流通，散熱良好。
設備主機
1）主機勿置於高溫、潮濕、多塵的環境下；
2）主機上勿放置液體，保持整潔，擦拭時不可用液體清潔；
3）超出七天或使用較疏時，請用防塵罩覆蓋；
4）長期未使用時，須每周定時熱機一次；
5）空壓氣源注意清潔，如滯留1/2水時，應及時排泄；
6）除必要維修時，儘量避免打開機體，打開時務必拔掉電源，並釋放出電容中的殘留電量。
鋼模
1）敲擊或損傷鋼模，易造成振動頻率的改變。
2）鋼模防止氧化生鏽，不用時用油布擦拭後封存。
3）裝鋼模時底部螺紋處需清潔乾淨。
4）超音波鋼模經過專門設計與匹配，頻率固定，切忌切削、鑽孔或改變任何外觀，否則將影響換能器及發振箱之壽命。
5）裝卸鋼模時必需輕拿輕放，以防變幅桿鋼模的螺紋滑絲。
