主要分類

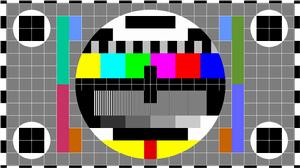

各種測試圖集 測試卡在中國主要分為8種：PM5544、電子大圓 、EBU、SMPTE、GB2097、PM5449、單像管、PM5644。此外，仍有其他型號的測試卡正在使用中。
PM5544
主要介紹

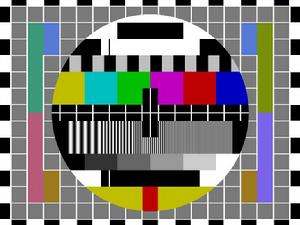

PM5544測試卡 1、黑白矩形護框線：用來調整行、場掃描的幅度及圖象的中心位置。測試圖的寬高比和彩色電視機的螢幕一樣，也是4：3，故可用於檢查電視機的寬高比，垂直框線用來檢查同步分離和鉗位。
2、灰底白格背景在護框線內，除大圓圖形和圓外四周矩形彩條信號外，均由灰底色上的白線正方格圖案組成。它的水平方向為17格，垂直方向為13格，灰色背景亮到白色的30%，用它可檢查幾何失真、非線性失真、動會聚以及色純度等特性。
3、圓內信號，彩色電視測試圖的中央大圓內有9種測試和標誌信號，從上到下依次排列有：
A、電視台台標，表示播送的電視台的名稱。

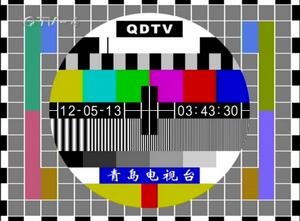

國內電視台測試卡集 B、黑白方波，用於檢查電視機亮度通道的瞬態回響。
C、彩色信號，在黑白方波的下方有6條顏色條，它們依次排列順序是黃、青、綠、紫、紅、藍。使電視觀眾對彩色有總的印象，並藉此調整色調和色飽和度，也可檢查電視機的自動消色電路是否正常。
D、白色中心十字線，黑色背景上的白色中心十字線，水平白線線寬1行/場，共二行；垂直白線正中1根，兩邊對稱各分布4根，共6根。用於確定整個圖象的中心位置、檢查隔行掃描和靜會聚。標準時間標誌，在清晰度線上黑色矩形塊中播有北京標準時間，供觀眾對時用。
E、清晰度線，140、220、300、380、500線共5級。位於大圓內標準時間的下方，利用它來觀察和調整電視機的清晰度、色飽和度部分的頻寬。
F、灰度等級，在清晰度線下方，有一條逐漸由黑到白的水平帶子，是測量灰度等級用的測試帶。這個測試帶按電信號幅度分為6級，可檢查調整線性和白色平衡。
G、也是電視台台標顯示區域，顏色各不相同。
H、圓周圍的彩色信號，測試圖外，左邊，右邊上分別有15個方塊，各具有一定的亮度和色飽和度值。用於檢查彩色解碼器的工作性能。
分款

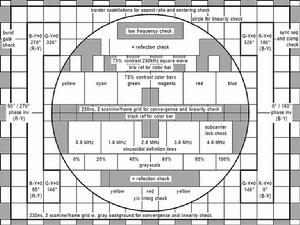

PM5544模式圖（由維基用戶Zacabeb貢獻） PM5544又可細分為9款（註：加粗字型的電視台測試卡有背景音樂， 帶*的電視台測試卡為錄象帶，括弧內“放音樂時*”意為放音樂時的測試卡是錄象帶）
1、DS款，時間碼字型為DS-Digital，H區域為灰色，一般情況下有背景音樂。
使用電視台：廣東廣播電視台（無中英文台名，廣東衛視、體育頻道、珠江頻道除外）、深圳市南山區蛇口電視台、棗莊電視台（無時間碼）。曾用電視台：安康電視台（無時間碼和中英文台名）、平湖電視台（無時間碼和中英文台名）、梧州電視台（僅在周二下午檢修時使用、背景音樂為循環的鋼琴曲）。
2、六階款，F區域為六級，並帶有背景音樂，時間碼字型為黑體。
使用電視台：通化電視台（無中英文台名和日期時間顯示）、福建電視台（旅遊頻道，經濟頻道，電視劇頻道，無中英文台名及日期和時間顯示）、越南廣治電視台、BBC（英國廣播公司）。曾用電視

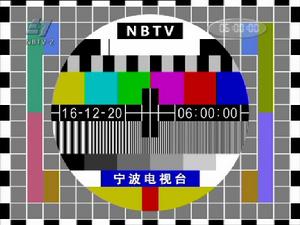

PM5544測試卡集 台 ：北京電視台（無日期和時間顯示）、上海電視台（所有頻道均無中英文台名及時間日期顯示）、嘉定電視台、江蘇電視台、如東電視台、浙江電視台、象山電視台（無日期和時間碼顯示，A區域顯示625/50，H區域顯示中文台名）、南方電視台（H區域為藍色）、韶關電視台。
3、機械款，字型為機械字型，一般只有英文台名，並且該測試卡一般都是錄象帶。
使用電視台：河南電視台（H區域顯示中文台名，公共頻道除外）、湖北電視台（衛星頻道、影視頻道、教育頻道、生活頻道、美嘉購物頻道）、埃及電視台、義大利電視台。曾用電視台：新疆電視台、內蒙古電視台（僅在放音樂時使用，H區域曾經顯示時間碼）、陝西電視台、四川電視台（衛星頻道，H區域顯示日期時間）、山東電視台、山東教育電視台（A區域顯示“CETV-SD”）、河北電視台（H區域顯示日期碼，B區域顯示中文台名）、海南電視台（A區域顯示HN-TV，H區域顯示中文台名）、江西電視台（A區域顯示JIANGXI，H區域顯示JX SAT TV）、英國廣播公司、中國中央電視台（A區域顯示CCTV，H區域顯示BEIJING）、TVB（A區域顯示TVB，H區域顯示時間碼）、前濟南經濟電視台
4、藍款，H區域為藍色，時間碼字型為Arial。
使用電視台：牡丹江電視台（A區域顯示中文台名）、佳木斯電視台（無中英文台名，僅在周二下午檢修時使用）、七台河電視台（H區域顯示中文台名）、吉林省電視台（H區域字型為黃色）、吉林省教育電視台、大連電視台（H區域顯示“大連廣播電視台”）、金普新區廣播電視台、撫順電視台（A區域顯示英文台名）、遼陽電視台（H區域顯示中文台名）、鐵嶺廣播電視台（無中英文台名）、哈密電視台（無中英文台名）、和田電視台（無中英文台名）、呼和浩特電視台（A區域顯示“呼和浩特廣播電視總台”，無時間碼）、阿拉善廣播電視台、青海電視台（衛星頻道除外）、西藏電視台（A區域顯示中文台名）、拉薩電視台（A區域顯示中文台名）、紅河電視台（無中英文台名）、遵義電視台、黔東南電視台（無中英文台名）、山西廣播電視台（公共頻道、少兒頻道除外）、太原電視台（無中英文台名）、山東廣播電視台（H區域顯示“山東廣播電視台”，無時間碼，僅限少兒頻道、農科頻道、國際頻道）、濟南電視台（新聞綜合頻道、影視頻道除外）、威海電視台（A區域顯示“中國”，H區域顯示“威海電視台”）、淄博電視台、聊城電視台（無中英文台名）、臨沂電視台（無中英文台名）、日照電視台（無中英文台名）、濟寧電視台（無中英文台名）、龍口電視台、磐安電視台、河北電視台、邢台電視台（無中英文台名）、邯鄲電視台（無中英文台名）、承德電視台、焦作電視台、南陽電視台（無中英文台名）、閔行電視台（放音樂時*無日期時間顯示）、湖北電視台（A區域顯示HUBEITV，僅限衛星頻道）、仙桃電視台（無中英文台名）、十堰電視台（無中英文台名）、株洲電視台（無中英文台名）、郴州電視台（無中英文台名）、江西電視台（公共頻道，無中英文台名）、福建電視台（少兒頻道、新聞頻道、公共頻道，無中英文台名）、三明電視台（A區域顯示中文台名）、泉州電視台（A區域顯示中文台名）、嵊州市廣播電視總台（H區域為黑色）、柯橋區廣播電視總台、安吉縣廣播電視總台、蕭山電視台（時間碼為像素字型）、寧波電視台、海寧電視台、溫州電視台（新聞綜合頻道除外）、金華電視台、廣西電視台（無中英文台名和時間碼，檢修）、湛江電視台、佛山電視台、廣東人民廣播電台（電視郵輪旅遊頻道、電視珠江電影頻道）、長影頻道、央廣家庭健康頻道（無中英文台名和時間碼）、張家口電視台（1套除外，無中英文台名）、葛摩電視台（無台名，A區域顯示國名）、中山電視台、ORTC。曾用電視台：黑龍江電視台、延邊電視台（A區域顯示韓、中文台名，H區域顯示YBTV）、銀川電視台、山東教育電視台、煙臺電視台、青島電視台、石家莊廣播電視台、秦皇島電視台、安徽家家購物頻道（無中英文台名）、合肥電視台（無中英文台名）、徐州電視台（無中英文台名）、張家港電視台、常州電視台（無中英文台名）、常熟電視台（無中英文台名）、江陰電視台（無中英文台名）、奉賢電視台（無中英文台名）、南昌電視台（A區域顯示中文台名，B區域顯示NCTV）、浙江電視台（衛星頻道、教育科技頻道）、揭陽電視台、百姓健康頻道（A區域顯示CHTV，H區域無中文台名）、鎮海電視台（H區域為淡藍色）、陝西電視台*（H區域顯示SXBC，無時間碼）、南通電視台（無中英文台名）。
5、小款，這款字型較為特別，介於黑體，又不像黑體。
和機械款同為國際通用版本、部分為六階，且H區域顏色各不相同，一般為黑色。使用電視台：南京電視台（除新聞綜合頻道外，H區域顏色為藍色）、河南電視台（公共頻道，無日期和時間碼）、電視廣播有限公司（TVB）、淮南電視台（H區域顏色為淡藍色）、海豐電視台、汶萊電視台、丹麥國家電視台、保加利亞電視台（僅顯示時間碼）、捷克電視台、賽普勒斯電視台、喀麥隆電視台、衣索比亞電視台（無台名和時間碼）、EBU UER Genf、RFO Guyane、河內電視台、越南[中央]電視台（六階）、越南電視台峴港分台（六階）、加來廣播電視台、太平電視台、清化電視台（六階）、越南電視台富安分台（字型為Tahoma）、富安電視台、芹苴電視台、挪威電視台。曾用電視台 ：上海教育電視台（A區域顯示CH-26，H區域顯示SETV，無日期和時間碼） 、中國中央電視台（2001年8月以前）、山東電視台（2001年-2006年，僅限衛星頻道，無台名和日期時間碼）、上海電視台（2005年以前，無台名和日期時間碼）、江西電視台（A區域顯示“PM5544”，2007年9月至2008年12月）、黑龍江電視台（無時間碼）、浙江電視台（1999-2004年，1至3套，H區域顯示台標+台名）、江蘇電視台（H區域顏色為淡藍色，2005年10月以前）、前新疆經濟電視台、遼寧電視台（2006年） 、武漢電視台（2011年以前）、鎮江電視台（2012年以前）。
6、白款，H區域為白色，字型顏色不同。
使用電視台：伊春電視台*（H區域字型為藍色）、泰州電視台（H區域字型為黃色）、沂南電視台、保定廣播電視台（H區域字型為藍色）、昆明教育電視台（只有中文台名）、莆田電視台、延吉電視台（顯示日期時間）、安圖電視台（顯示日期時間）、武安電視台（顯示日期時間）、龍門電視台（顯示日期時間）、禹城電視台、甘南電視台、淮北電視台。曾用電視台：大慶電視台（顯示日期時間）、延邊電視台衛星頻道（H區域顯示CYS）、吉林省電視台、通化電視台（顯示日期時間）、白山電視台、前遼寧教育電視台（顯示日期時間，H區域字型為黃色）、瀋陽電視台（1999年5月1日以前，顯示日期時間，H區域字型為紅色）、天津電視台*（放音樂時，H區域字型為黑色）、新疆電視台、呼和浩特電視台（H區域帶藍框，字型顏色為白色，無日期和時間碼）、青海電視台（顯示日期時間）、玉溪電視台（顯示日期時間，H區域字型為白色）、山西電視台（顯示日期時間）、山東教育電視台、臨沂電視台（顯示日期時間，H區域字型為藍色）東營教育電視台、、閔行電視台（顯示日期時間）、廣西電視台（顯示日期時間）、北京有線電視台、金華電視台（顯示日期時間）、寧夏電視台（曾經顯示日期時間）。
7、Courier New款，時間碼字型是Courier New，其餘與DS款相同，並帶有背景音樂。
使用電視台：銅陵市廣播電視台*（A區域顯示頻道名稱，B區域顯示“鐘鼎流韻 山水清音”，H區域顯示台名）。曾用電視台 ：廈門電視台（A區域顯示中文台名）、深圳電視台。
8、NTSC 525線款，F區域清晰度線為0.25、0.5、1.0、1.5、2.0MHZ。
使用電視台：台灣五大無線電視台（台視、中視、華視、民視、公視主頻道及其所屬頻道）、客家電視台、台灣原住民族電視台、DimoTV、韓國文化放送株式會社（MBC）、韓國大田放送（TJB）、韓國放送公社（KBS）、韓國教育放送（EBS）、韓國仁川放送（iTV）。
9、機械2款，此為中國PM5544測試卡的開山鼻祖，與荷蘭版本的PM5544測試卡相近，但它的時間碼字型為像素字型，帶有背景音樂。

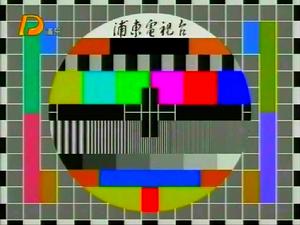

浦東電視台測試卡 使用電視台 ：武義電視台、建德電視台（曾經有背景音樂）、大榭電視台、順化電視台、北侖電視台。曾用電視台 ：連雲港電視台（無時間碼及背景音樂）、蘇州電視台（四、五套有時間碼，一至五套的測試卡H區域都為白底黑字，H區域兩邊都為黑色）、湖州電視台（無時間碼及背景音樂）、象山電視台、蕭山電視台、嵊州市廣播電視總台（一套，音樂為《東方班得瑞》CD1）、平湖電視台（無時間碼及背景音樂）、海寧電視台、龍巖電視台（無時間碼）、杭州電視台（僅在周三使用，曾經有背景音樂）。
其他版本，如：潮州電視台為Courier款和藍款、六階款合二為一、浦東電視台為GB2097和藍款合二為一、通化電視台為六階款和機械2款、白款合二為一、餘姚電視台為藍款、小款合二為一等等，鹹寧電視台為GB2097和小款合二為一，這些測試卡均有背景音樂。
電子大圓
普通款
1.圓外信號：1.彩色信號，依次由16種不同的顏色條組成；灰度等級，這個測試帶按電信號幅度分為4級，可檢查調整線性和白色平衡。
2.清晰度線，左邊有MHZ3.58/4.28和TVL100-300;右邊有MHZ4.43和5.13；中下部中間色塊(藍、黃、綠、品)的頻率分別為1.0MHz、0.5MHz、1.5MHz，用於角度清晰和亮/色延時的測量。

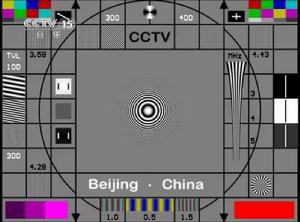

電子大圓（普通版）CCTV測試卡 3.紫階等級和紅場，是用來調整色調和色飽和度，也可檢查電視機的自動 消色電路是否正常。
4.右中部有三個圖形，包括黑底上白線，白底上黑線和深灰底20%上白線。這三個圖形用於振鈴和反射的測量。
5.圓內信號：（1）電子大圓，中部的同心圓頻率高達5.5MHz，可觀察到429線，也可檢查行場時基誤差及梳狀濾波器和掃描變換特性。（2）.左中部的三個圖形，分別為：a.93.75%白線，背景為100%的白底；b.35%的灰底；c.75%的深灰底。這三個圖形均用於調整亮度和對比度。當線段最短時，說明亮度和對比度調整合適。
6.右中部圖形可連續觀察頻響(1.5～5.5MHz)。
7.上面是電視台台標以及清晰度線由TVL300和400組成，剩下的是MHZ3.58和MHZ4.43。
8.下面是電視台台標顯示區域。使用電視台：江西電視台（都市頻道、少兒頻道、風尚購物頻道）。

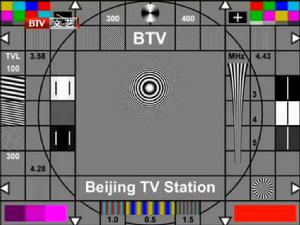

北京電視台測試卡 曾用電視台：中國中央電視台。 運動款
基本數據與第二種相同，只是電子大圓是運動的和左中部的三個圖形變成了滿屏，並且該測試卡有背景音樂。
使用電視台：北京電視台（放音樂時*）、中國中央電視台（數字頻道）。

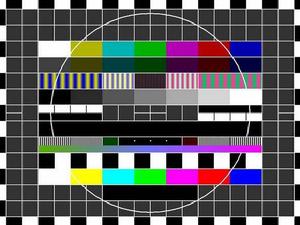

測試圖 使用境外電視台：尼泊爾國家廣播電視總台
增強款

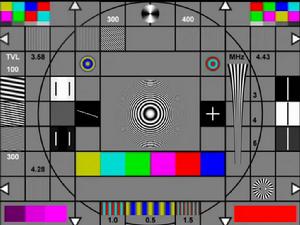

電子大圓（增強版）測試卡集 基本數據與第二種相同，只是圓內信號多了6階彩條與色彩同心圓、黑底橫斜白線、黑底加號白線和字型全部變成了黑體，一般情況下該測試卡無聲音。
使用電視台 ：江蘇電視台（無字版）、中國中央電視台（數字頻道）、鄭州電視台（為Snell & Wilcox原始版本，字型與江西電視台相似，左中部的三個圖形、黑底橫斜和加號百線不是滿屏）、中國氣象頻道、新昌電視台（其他版本）。
曾用電視台 ：山東電視台、湖南電視台、福建電視台、中國中央電視台（3套、6套、10套、12套、14套、15套）、CCTV中視購物頻道、海南電視台、貴州電視台（背景音為消音音效）、廣州電視台（放音樂時*）。
目不暇接款
1、圓，用於檢查幾何失真和非線性失真。
2、圓內信號，彩色電視測試圖的中央大圓內共有9種測試和標誌信號，從上到下依次排列有：
A、電視台台標，表示播送的電視台的名稱。
B、表示中國人的標準膚色，可供調整電視機的色調、色飽和度和亮度時參考。
C、黑白方波，用於檢查電視機亮度通道的瞬態回響。
D、彩色信號在灰度帶的下方有6條顏色條，它們依次排列的順序是黃、青、綠、紫、紅、藍。它使電視觀眾對彩色有總的印象。
E、清晰度線，140、220、300、380、500線共5級。位於大圓內台標及膚色標誌的下方，利用它來觀察和調整電視機的清晰度、色飽和度部分的頻寬、4.43MHz副載波與行頻的鎖定關係。
F、灰度等級，在清晰度線的下方，有一條逐漸由黑到白的水平帶子，它是測量灰度等級用的測試帶。這個測試帶按電信號幅度分為6級，可檢查調整線性和白色平衡。
G、白色矩形塊用於檢查由於天線或電纜匹配不良等原因造成的高頻反射
H、圓周圍的彩色信號，測試圖外框線內四個角上分別有一方塊，各自具有一定的亮度和色飽和度值。用於檢查彩色解碼器的工作性能。
電子大圓又可細分為3款，一般情況下測試卡狀態沒聲音：
1、黑體款：字型為黑體。
使用電視台 ：吉林市電視台、新疆電視台（有2首背景音樂，放音樂時*）、塔城電視台、巴音郭楞電視台、西寧電視台、貴陽電視台（運動版本、無中英文台名）、濮陽電視台、肇慶電視台、南寧電視台（只在每月1日顯示，其他天為PM5544或者是黑屏）、丹陽電視台、金華電視台、黃石電視台、蕪湖電視台、衢州電視台、兗州電視台、宿州電視台、鎮江電視台（無中英文台名）、東營廣播電視台（字型為方正綜藝）、泰安電視台、玉環電視台、松原電視台、新余電視台、平頂山電視台。
曾用電視台 ：西安電視台（有時有背景音樂）、象山電視台、百姓健康頻道（無中文台名）、內蒙古電視台（檢修，背景音為消音音效，無中英文台名）、武漢教育電視台、錦州電視台。

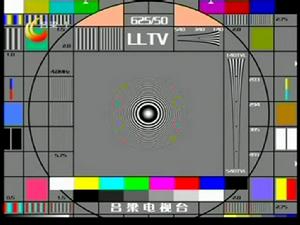

電子大圓（目不暇接版）測試卡集 2、方正粗倩款：字型為方正粗倩，但有的部分字型為方正大標宋。
使用電視台 ：內蒙古電視台（檢修，字型為方正大標宋，背景音為消音音效，無中英文台名）、中央新影集團（原北京科影）、煙臺電視台、湖州電視台、安慶電視台、馬鞍山電視台、惠州電視台（放音樂時*）、晉城電視台、自貢電視台、呂梁電視台、唐山電視台（運動版本）、烏魯木齊電視台（2011年9月21日烏魯木齊廣電技術中心啟用後使用）、玉林電視台、汕尾電視台、江門電視台（運動版本）、雲浮電視台、長興電視台、克拉瑪依電視台（運動版本）、鄂州電視台（運動版本）、漯河電視台（檢修）、梅州電視台（字型為方正大標宋，無中文台名）、廣東廣播電視台（字型為方正大標宋，運動版本，背景音為消音音效。僅限經濟科教頻道、南方衛視、綜藝頻道、影視頻道和少兒頻道）、海口電視台、安陽電視台（運動版本，無英文台名）、赤峰電視台、烏海電視台、錫林郭勒電視台、龍巖電視台、營口廣播電視台、盤錦廣播電視台、遼源電視台、浙江電視台（國際頻道，字型為方正大標宋）、河北廣電網路集團（無中英文台名）、北京市門頭溝區電視台、昆明廣播電視台（運動版本）、靖江電視台、濱州廣播電視台（運動版本）、九江電視台（運動版本）、石河子電視台（運動版本）、渭南電視台（運動版本）、廈門電視台（字型為方正大標宋）、新泰電視台、鶴山電視台（運動版本）、亳州電視台、太倉電視台（僅在周二下午檢修時使用）、揭陽電視台、西安電視台、寶雞電視台、江西電視台（衛星頻道、經濟生活頻道、旅遊影視頻道、新聞頻道，運動版本，只有英文台名，字型為方正大標宋，背景音為消音音效）、陝西電視台（16:9版本，字型為方正大標宋，電子大圓大版本）、福建東南電視台（16:9版本，字型為方正大標宋，運動版本，只顯示“0”字）、深圳電視台（運動版本）、青海廣播電視台（衛星頻道，16:9版本，字型為方正大標宋，電子大圓大版本）、杭州電視台（16:9版本，字型為方正大標宋，電子大圓大版本）。
曾用電視台 ：象山電視台、南陽電視台、白城電視台、金華電視台、武漢電視台（新聞綜合頻道、科技生活頻道）、山西廣播電視台（公共頻道、少兒頻道）。
3、宋體款：字型為宋體。使用電視台：中國中央電視台（16:9版本）、延邊電視台（其他版本）、朝陽電視台（16:9版本，顯示“朝陽電視”）。
EBU
普通款

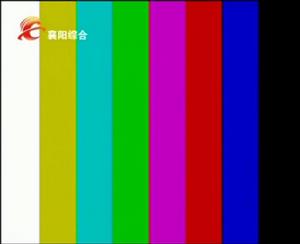

EBU測試卡集 是由8種色階組成的測試卡，一般背景音會使用消音音效。
使用電視台 ：長春電視台、集安電視台、遼寧電視台、丹東電視台、濱海電視台、寧河電視台、新疆兵團電視台、吉木薩爾電視台、通遼電視台、烏蘭察布電視台（無聲音，周二檢修）、鄂爾多斯電視台、包頭電視台 *、甘肅電視台、蘭州電視台、敦煌電視台、四川電視台（衛星頻道）、武侯區電視台、綿陽電視台、樂山電視台、奉節電視台、菏澤電視台、淮南電視台（無聲音，周二檢修）、鹽城電視台、揚州電視台、上海電視台（檢修，包含數字頻道）、上海教育電視台（檢修）、普陀電視台（無聲音）、浦東電視台（檢修）、襄陽電視台、湖南電視台、長沙電視台、湘潭電視台、南昌電視台、贛州電視台、浙江電視台（國際頻道除外）、紹興市電視台 *（檢修時無聲音）、嵊州電視台（2,3套）、新昌電視台、奉化電視台、安吉縣廣播電視總台（圖文信息頻道）、廣西電視台（僅在開播前20分鐘出現）、柳州電視台、廣東電視台（衛星頻道、體育頻道、珠江頻道）、珠海電視台、河源電視台、台灣電視公司（檢修，下方顯示TTV TSG字樣的黑帶）、中國教育電視台。

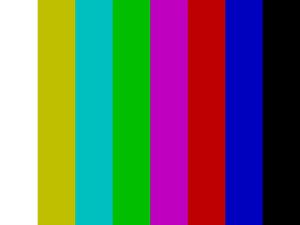

EBU普通款測試卡 新視覺高清、DOXTV、曾用電視台 ：中國中央電視台、北京電視台、黑龍江電視台、吉林省電視台（檢修）、瀋陽電視台（檢修，無聲音）、錦州電視台、天津電視台、新疆電視台、陝西電視台（檢修）、西安電視台、成都電視台、雲南電視台、重慶電視台、山東電視台、山東教育電視台（檢修，無聲音，顯示CETV-SD字樣的白條）、濟寧電視台、河北電視台（無聲音）、安徽電視台、江蘇電視台、南京電視台十八頻道、武漢電視台（電視劇頻道）、常德電視台、江西電視台（檢修，無聲音）、杭州電視台（周二檢修）、湖州電視台（現阿通信息頻道使用）、德清電視台、海南旅遊衛視、陽江電視台。
紅框款
也是由8種色階組成的測試卡，只不過其下半部分為紅色，一般沒有任何聲音。
EBU紅框款測試卡 使用電視台 ：廊坊電視台（新聞頻道除外）、衡水電視台、丹陽電視台（快樂3頻道）、蚌埠電視台、宜昌三峽電視台、榮成電視台（無台標顯示）。曾用電視台 ：中國中央電視台（4套、5套、11套）、蘭州電視台（在銜接處顯示LANZHOU TV STATION字樣的黑條）、四川電視台、綿陽電視台、湖南電視台（數字頻道）、江西電視台（銜接處顯示JXTV）、浙江電視台（銜接處顯示ZHEJIANG TV STATION）、柳州電視台、DOXTV音像世界頻道（2012年7月以前）、南充電視台。
SECAM款
是由8種色階組成的測試卡，只不過其下方1/4部分為黑白色，一般沒有任何聲音。
使用電視台：無。曾用電視台：黑龍江電視台（檢修）、陝西電視台（檢修，有白框，白框內顯示SXTVS）、西安電視台、西藏電視台、河南電視台（檢修，2005年）、浙江電視台（教育科技頻道）、紹興市電視台。
六階款
是由6種色階組成的測試卡，一般沒有任何聲音。
使用電視台：無。
曾用電視台：湖南電視台（衛星頻道、經濟頻道）、浙江衛視、天津衛視、旅遊衛視、上海電視台（檢修）、揚州電視台（新聞頻道）、綿陽電視台、兵團電視台。
正反款
是由8種色階組成的測試卡，只不過其下半部分為倒反的8種色階，一般沒有任何聲音。
使用電視台：無。
曾用電視台：中國中央電視台（5套、6套、7套、8套，1996年4月1日—1998年8月31日）。

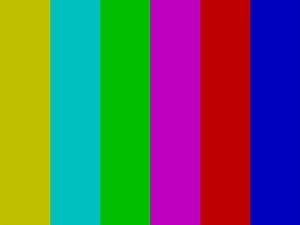

六色EBU測試卡 SMPTE

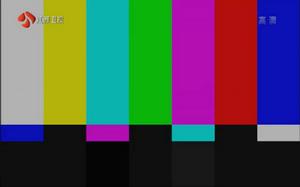

江蘇衛視SMPTE SMPTE是一種NTSC格式的測試卡，有七種色階和灰度等級等色塊組成。
使用電視台：中國電視公司（檢修期間會出現，官方提供的節目名稱為Colorbar，再此期間會隨機播放新老兩種版本的PM5544測試卡，從底部“中國電視公司”字型和頂部台名位置、底色可以分辨出來）、靖江電視台、海南電視台、新密電視台。曾用電視台：上海電視台、廣東衛視高清、江蘇衛視高清、鳳凰衛視中文台。
GB2097
《模擬彩色電視廣播測試圖》（GB/T 2097-2012）《Test charts for analog colour television broadcasting》於2012年10月1日實施。替代GB2097-1997。
主要介紹
這是一種比較老舊的測試卡，是根據國家標準(GB) GB/T 2097-2012 規定設計的。其結構與PM5544類似，其不同之處在於清晰度線和色彩信號位置、黑白方波樣式、時間碼位置和樣式、根據中國電視觀眾收視習慣增加了膚色檢驗條等。
分款

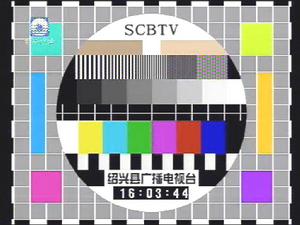

GB2097測試卡集 GB2097又細分為多款。其中較為常見的有兩種款型
1、PM5540款（GB2097-1997）：下半部分為類似PM5540測試卡的黑白方塊。
使用電視台 ：安徽電視台、黃山電視台（顯示日期時間）。曾用電視台 ：遼寧電視台（顯示日期時間，上面是藍球北斗七星台標，2005年）、瀋陽電視台（顯示時間碼，上面是深藍色“SYTV”雙線美術字）、重慶電視台、甘肅電視台（顯示日期時間）、南京電視台十八頻道（6套）、山東電視台齊魯頻道（90年代，顯示日期時間）、寧波電視台 *（顯示日期時間）、吉安電視台、河南電視台（顯示日期時間）、寧夏電視台 *（少兒頻道）、金山電視台（無聲音）、台州電視台、巴彥淖爾電視台、榮成電視台（顯示日期時間）。

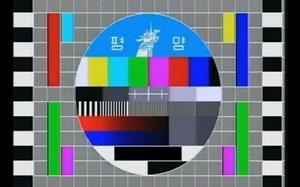

KCTV 朝鮮中央電視台 2、PM5544款（GB2097-1988）：下半部分為類似PM5544的形狀，該測試卡一般有背景音樂。
使用電視台 ：揚中電視台（顯示時間碼）、梧州電視台 *、通州電視台、寶山電視台、江西教育電視台、四平電視台 、白山電視台 、阜陽電視台、烏蘭察布電視台、牟平電視台、樂亭電視台。曾用電視台 ：中國中央電視台（星期二下午檢修）、瀋陽電視台（3套、4套、5套檢修，無聲音）、延邊電視台 *（右上角顯示時間碼）、前紹興市有線電視台（顯示時間碼）、紹興縣（柯橋區）廣播電視總台（顯示時間碼）、廣東電視台、北京電視台、上海電視台（無中文台名和時間碼）、上海東方電視台（無中文台名和時間碼）、上海有線電視台（無中文台名和時間碼）、上海教育電視台（無中文台名和時間碼）、北京有線電視台、天津電視台、前 天津經濟電視台、福建（東南）電視台、雲南電視台（顯示時間碼）、貴州電視台（顯示時間碼）、河北電視台、遼寧電視台、浙江電視台、寧夏電視台（1994-1998年）、廣西電視台（90年代檢修，無時間碼）、安徽電視台（曾經顯示時間碼）、山東電視台、四川電視台、湖北電視台、內蒙古電視台、河南電視台（1994年以前）、山西電視台、陝西電視台（1992-1996年檢修）、瀋陽有線電視台、前遼寧北方電視台、梅州電視台、江蘇電視台、滄州電視台、吉安電視台、福建電視台、前遼寧經濟電視台、寧波電視台、遼寧有線電視台、南昌電視台、廈門電視台、海南電視台、前泰安教育電視台、南京電視台【新聞綜合頻道（1套）和影視頻道（2套）】、懷柔電視台、懷化電視台、惠民電視台。
PM5449

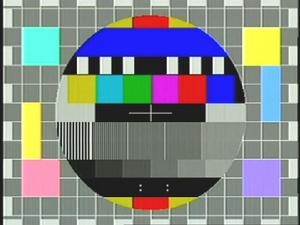

PM5449（老式）測試卡 這種測試卡也叫老式測試卡，適用於80年代時期的電視台，背景音一般為靜音。
使用電視台 ：壽光電視台。曾用電視台 ：長興電視台、濰坊電視台、安吉縣廣播電視總台、濱州電視台、湖州電視台（2005年以前）、嵊州電視台（2004年以前，下面顯示時間碼）、邯鄲電視台、閔行電視台、日照電視台、無錫電視台（2001年以前）、朝鮮中央電視台。
單像大圓（含單像管）
又稱中科大洋測試卡，這類測試卡有些元素是參考電子大圓和單像管的。背景音一般為靜音。使用電視台 ：東莞電視台、常州電視台、金昌電視台、永州電視台、商洛電視台、河北衛視高清、朔州電視台、寧夏電視台、湖北電視台（綜合頻道、公共新聞頻道、經濟頻道、壟上頻道）、青島電視台、北侖電視台、平谷電視台、懷柔電視台、濱海電視台、奉賢電視台、江蘇電視台（衛星頻道、城市頻道、綜藝頻道、影視頻道）、山西廣播電視台（公共頻道、少兒頻道）。曾用電視台 ：中國中央電視台。

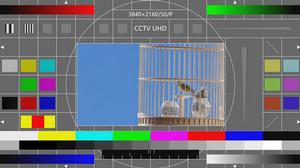

央視4K超高清頻道測試卡 PM5644
又稱高清版PM5544，只不過就是在PM5544的基礎上多了四個圓、垂直清晰度線、斜線對角清晰度線、過度掃描標記、相位彩色信號，該測試卡一般有背景音樂。
使用此種測試卡的電視台有：睢寧電視台、懷化電視台、即墨電視台、福建電視台（體育頻道）、潮安電視台、嘉定電視台。

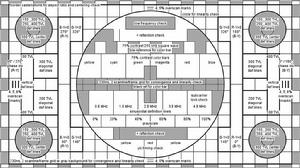

PM5644模式圖

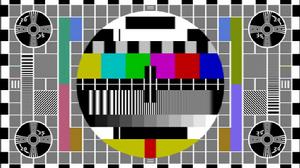

飛利浦PM5644測試卡 特性
各地的測試卡的播出時段和其特點稱之為測試卡特性 。

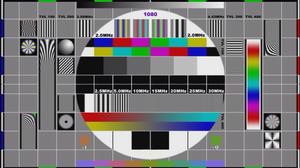

PM5431測試卡 中國中央電視台
夜間結束曲後至5:55開播時播出單像大圓測試卡（左上方是“廣電標準”，右上方為“中央電視台測試使用”），背景音為消音音效。（有時是左聲道440hz+右聲道650hz，有時是兩個聲道都是1000hz）
東莞電視台
夜間無節目時一直播出普通版單像管測試卡，背景音樂是班得瑞的一個專輯。
安徽電視台
安徽衛視每逢星期三檢修時，均會顯示靜態圖片，其他頻道與衛視同步播出（國際頻道、人物頻道除外），其他時段則顯示另外一張靜態圖片或廣告。另外，因為歷史遺留原因，安徽電視台（不包括安徽衛視、國際頻道、人物頻道）會在開播前15分鐘顯示PM5540款GB2097測試卡。
北京電視台
北京電視台的測試卡時段較為特殊，每年的3月20日，北京電視台全台會進行一次全面性的檢修，就連BTV國際也要檢修。在3月20日之後，每個星期，北京電視台（不包括BTV6體育、BTV北京衛視、BTV10卡酷少兒（部分時候，如2013年6月20日要檢修、BTV國際）都會播出一次測試卡，除BTV9新聞頻道（5:45—6:00）和BTV2文藝頻道播出高清測試卡以外，均播出電子大圓運動版。部分頻道每天都會檢修，如：BTV9新聞頻道，那一年的3月20日是星期幾，測試卡時段就是星期幾。2015年為星期五。
天津電視台
天津電視台測試卡時段也比較特殊，每隔若干個月不固定檢修1次。
廣東廣播電視台
廣東廣播電視台一般會在每個月第二個星期五凌晨02:00-05:35檢修，測試卡略有不同。
深圳電視台
基本同廣東電視台。
北廣傳媒（部分頻道）
一般在凌晨02:00-06:00播出測試卡，而在星期二下午14:30-17:00也會播出測試卡，但測試卡此時有音樂。
福建電視台
福建電視台綜合頻道，東南衛視在每周四子夜檢修，東南衛視檢修到5:36，福建綜合頻道檢修到6:00，測試卡為PM5544；海峽衛視每周五子夜檢修，測試卡同東南衛視；其他頻道（公共頻道，新聞頻道，電視劇頻道，都市頻道，經濟生活頻道，體育頻道，少兒頻道）每周二下午兩點到三點開始檢修，下午五點到六點結束，測試卡為廣告（開播前為PM5544），節假日不檢修；福建少兒頻道在每天子夜都要播出測試卡，播出到7:00，測試卡為PM5544。
