簡介
套用自然電位曲線解釋沉積體系類型的基本依據是自然電位曲線的幅度及自然電位的大小不僅取決於地層水與泥漿的含鹽濃度差，還受控於泥質含量、粒度大小、分選性；而泥質含量、粒度大小、分選性則又受控於沉積物的沉積環境，因此，自然電位曲線的幅度、形態、組合關係能夠反映沉積環境的變化。
測井相曲線類型
一、鐘形曲線
測井相標誌對應岩性為砂礫岩、中粗砂岩、細砂岩，底部與暗色泥岩或油頁岩突變接觸。曲線幅度自下而上隨砂岩中泥質含量增加過渡為泥岩而呈下高上低的鐘形。這種曲線反映水流能量向上逐漸減小或物質供應量降低，常代表河道、溝道的側向遷移或逐漸廢棄。有時因層內泥質含量變化曲線向泥岩基線方向略回返而出現齒化現象。
二、漏斗形曲線
對應岩性為粉砂岩、細砂岩，少見中砂岩，曲線上部突變，中~高幅。此類形態的曲線反映砂體向上建造時水流能量加強，顆粒變粗，分選性變好的特點，表征砂體上部受波浪改造而泥質含量降低，砂質含量相對增加，此外也可代表砂體前積，一般對應三角洲前緣河口壩、濱淺湖灘壩砂體。如圖代表河口壩沉積。
三、箱形曲線
對應岩性為厚層粉砂岩、細砂岩、中粗砂岩、砂礫岩，其上下均為泥岩。曲線頂底突變，中～高幅。這種曲線說明物源供應充足，水流能量較為穩定，若能量略有變化，滲入部分泥質，曲線會有齒化現象。這種曲線常代表河道、湖底扇溝道及厚層砂壩沉積。如圖,代表湖底扇中扇亞相辮狀溝道沉積。
四、指形曲線
指形曲線代表較強能量環境中形成的中等厚度的均勻粗粒沉積
五、箱形—鐘形組合
反映沉積初期物源豐富，能量充沛，沉積後期由於河道、溝道遷移或廢棄導致物源減少，能量降低的沉積過程，如圖,表示湖底扇辮狀溝道沉積動力變化過程。
測井相類型
水下扇
測井相標誌水下扇是山地河流流出山口後,洪水碎屑物直接入湖、扇體全部沒於水下的扇形砂礫岩體。因其沒有暴露標誌，故名水下扇。
1.岩性特徵
主要為灰綠色礫岩、含礫砂岩、砂岩、粉砂岩以及扇端的深灰色泥岩，見於孤北105井、樁396井。
2.沉積構造特徵
常見粒序層理，平行層理、波狀層理、沖刷構造和粒序層理等。
3.粒度特徵
粒度機率曲線為單段弧線、兩段式或三段式。C-M圖平行於c=M基線，反映重力流沉積的特徵（圖 ）
4、垂向序列特徵
水下扇多發育於湖盆高水位和湖侵體系域，所以在垂向剖面上是向上變細的正韻律。由下往上依次為扇根—扇中一扇端。
5.測井曲線特徵
水下扇不同相帶的測井曲線不同，自然電位曲線在扇根為幅度明顯或中低幅的齒狀，扇中則為微齒化或齒化漏斗形—鐘形—箱形，扇端則呈低幅的指狀和齒狀。
6.亞相特徵
水下扇相可劃分為扇根、扇中、扇端三種亞相，其中，扇中又可分為辮狀溝道和溝間微相。 （1）扇根
岩性較粗，以礫岩、含礫砂岩為主，砂礫岩單層厚度大；泥岩夾層少而薄，以淺灰色泥岩為主，見灰質泥岩；分選差，層理不明顯,厚層塊狀；粒度機率曲線上為三段或多段式，粒級範圍大，截點不明顯,具強水流快速堆積特點。自然電位曲線呈低幅齒狀。
（2）扇中
為扇主體，有兩個沉積微相：辮狀溝道微相和辮狀溝道間微相。辮狀溝道岩性為灰綠色含礫砂岩、中細砂岩組成的正韻律。粒度機率曲線為二段式急流水道型及懸浮總體末端上翹的三段式。水道間以砂泥層為主,泥岩中常有砂、細礫不顯韻律。
（3）扇端
位於扇最前方深湖—半深湖區，以深灰色灰質泥岩為特徵、夾薄層粉砂岩。
扇三角洲相
扇三角洲是從鄰近高地推進到湖泊等穩定水體的沉積體。扇三角洲發育的基本條件是地形陡峻，高差大，距物源近，乾旱、半乾旱或降水豐沛的氣候條件形成豐富物源。扇三角州相在霑化凹陷分布面積廣，遍及邵家、渤南、富林窪陷、孤北窪陷，陡坡斷階帶是扇三角洲發育的有利部位。
1.岩性特徵
扇三角洲岩石類型多樣，從細礫岩到泥岩均有出現。扇三角洲平原亞相以紅色、褐色、雜色細礫岩、砂質礫岩、含礫砂岩以及各粒級的砂岩為主。扇三角洲前緣亞相多為灰色砂岩、含礫砂岩、泥岩，在分流河道中有細礫岩出現。
前三角洲亞相以灰色、灰黑色和黑色泥岩為主，夾少量細砂岩、粉砂岩。
2.結構特徵
細礫岩中礫石成分較複雜，磨圓度中—差，以次圓狀—次稜角狀為主，分選較差，砂岩以長石砂岩，岩屑砂岩，岩屑長石砂岩為主。
粒度機率曲線具有多樣性，按形態可分為三種類型。
Ⅰ型：單段孤形，反映重力流沉積。扇三角洲前緣辮狀溝道多具有這種形態，此種類型的所占比例較大。
Ⅱ型：跳躍總體發育的兩段式。包括有兩個跳躍總體發育的兩段式。跳躍總體占50—70%，截點ø值2—3.5。這種類型的曲線占50%左右，反映牽引流水動力特徵。
Ⅲ型：反映牽引流和湖浪改造作用的三段式，粒度區間較大。
3.沉積構造特徵
測井相標誌扇三角洲相砂礫岩在沉積構造上表現出多樣性，有沖刷—充填構造、平行層理、交錯層理、沙紋層理、粒序層理、浪成波狀層理等。
4.垂向層序特徵

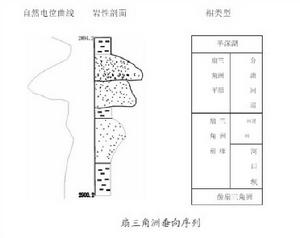

扇三角洲沉積是在碎屑物質供應允分的情況下形成的，因此在層序上表現為向上變粗的反旋迴特點（圖）。
5.測井曲線特徵
扇三角洲相主體微相的自然電位有如下特點：水上分流河道微相單層厚，泥質含量高，表現為高幅箱形、齒化箱形、鐘形和高幅指形；水下分流河道間微相表現為低幅齒形；河口砂壩微相表現為齒化漏斗形和中高幅指形；前緣席狀砂微相呈低幅指形；前扇三角洲亞相為低幅鋸齒形。
6.亞相特徵
（1）扇三角洲平原亞相
主要為暗紫色、紫紅色泥岩，有時夾薄層泥質粉砂岩等，前者發育塊狀層理或水平層理，後者則有小型沙紋層理，有時可見生物鑽孔、結核構造等。
(2)扇三角洲前緣亞相
測井相標誌扇三角洲前緣亞相包括水下分流河道微相、河口砂壩、遠砂壩、天然堤、河道間等微相。 水下分流河道微相 雜色、淺灰色、灰色，中－厚層狀（塊狀）礫狀砂岩、含礫砂岩、中－粗粒長石質岩屑石英（雜）砂岩，間夾雜色、淺灰色、紫色粉砂岩、泥質砂岩等。礫狀砂岩及含礫砂岩中，礫石成分複雜，一般為小礫，少數為細礫，以次稜角狀為主，砂岩以中－粗砂岩為主，少量細砂岩；長石及岩屑的含量分別可達20%以上。分選較差－較好；多為次稜角狀－次圓狀。岩石發育沖刷－充填構造、塊狀構造、變形構造、大型斜層理等。
水下天然堤微相
主要為灰綠色薄層狀粉砂岩、細砂岩與泥岩成薄互層。 河道間微相
以灰色泥岩為主，夾少量薄層（或透鏡體）狀泥質粉砂岩、粉砂岩、細砂岩等。 河口壩微相
為薄－中層狀的灰色、淺灰色、細砂岩、粉砂岩等，常夾灰色的泥岩或粉砂質、砂質泥岩等。
遠砂壩微相
雜色、灰綠色、淺灰色薄層－中層狀粉砂岩為主，常與灰色泥岩、泥質粉砂岩構成不等厚互層。
三角洲相
研究區發育的三角洲為河控三角洲，可劃分出三角洲平原、三角洲前緣及前三角洲三個亞相。在三個亞相帶，三角洲前緣亞相最發育；三角洲前緣亞相中以河口壩最發育，分流河道次之。
1.沉積特徵
三角洲沉積物顆粒較細，主要為砂岩，粉細砂岩和泥岩，三角洲平原見碳屑及植物化石。總體上呈現反韻律，反映水退的特徵。粒度機率曲線為反映牽引流特徵的兩段式、三段式為主。
2.亞相類型
三角洲可劃分為三角洲平原、三角洲前緣和前三角洲三種亞相。三角洲平原可分為分流河道、天然堤、決口扇、泛濫平原及淡水湖泊微相（圖4-4）。
（1）三角洲平原亞相
分流河道微相
測井相標誌暗紫色、紫紅色中－厚層狀砂岩、粉砂質砂岩。發育沖刷－充填構造、塊狀層理、大型斜層理、平行層理、變形構造等。縱向上常與同色的粉砂岩、泥岩呈不等厚互層，有時則呈砂岩—粉砂岩—泥岩或砂岩—粉砂岩或砂岩—泥岩的向上變細韻律層。
天然堤、決口扇微相
暗紫色、紫色粉砂岩、泥質砂岩、泥質粉砂岩等的不等厚互層，發育沙紋層理，縱向上則常與分流河道微相的砂岩構成向上變細的韻律層。
泛濫平原微相
紫紅色泥岩，有時夾有中－薄層的膏質粉砂岩。發育水平層理、塊狀層理。 淡水湖泊微相
灰－深灰色泥岩，發育水平層理。
（2）三角洲前緣亞相
水下分流河道微相
暗紫色、紫色細砂岩、粉砂岩及少量泥質砂岩。發育塊狀層理、斜層理、沖刷－充填構造，偶見變形構造等。
水下天然堤微相
暗紫色粉砂岩為主。發育沙紋層理、蟲孔等。 河口壩微相
淺灰色、暗紫色粉砂岩、細砂岩。發育斜層理、塊狀層理等。縱向上常夾少量砂泥岩，或與泥岩構成不等厚互層。
遠砂壩微相
淺灰色、暗紫色粉砂岩、泥質粉砂岩。發育沙紋層理變形構造等。常與灰色、綠灰色泥岩、粉砂質泥岩互層。
河道間微相
暗紫色、灰色泥岩、砂泥岩。發育水平層理，有時也見沙紋層理。
（3）前三角洲亞相
灰色泥岩、粉砂質泥岩，常夾細砂岩、粉砂岩等。發育水平層理、塊狀層理，有時見生物擾動構造。
湖底扇
湖底扇指湖泊深水-半深水環境中的濁積扇。其成因機制可以是洪水重力流，也可以是滑塌重力流，在地理位置上可以發育於陡岸，也可以發育於緩岸或深水平原。
1 .岩性特徵
中粗砂岩或含礫砂岩、細礫岩。砂礫岩是具有明顯重力流特徵的雜基支撐礫岩、顆粒支撐礫岩、塊狀砂岩、卵石砂岩、疊覆遞變砂礫岩、滑塌岩等。砂岩、礫岩與暗色的泥岩、頁岩伴生。
2．粒度分布特徵
湖底扇粒度機率分布曲線有以下三種主要類型：
Ⅰ型曲線呈平緩向上拱起的弧形，是本區深水重力流沉積中最常見的類型，主要見於典型濁積岩塊狀砂岩層和粒序遞變砂礫岩中。
Ⅱ型曲線，滾動總體不發育，跳躍和懸浮物質間存在較明顯的遞變懸浮，反映能量不穩定的重力流後期能量衰減並向牽引流轉化的特點。主要見於塊狀砂岩中。
Ⅲ型曲線為典型的兩段式，主要由跳躍總體組成，懸浮總體占30%左右，分選較差，這種曲線類型表現隨濁流強度和沉積速率的降低，重力流向牽引流轉化的特點。
3．沉積構造特徵
典型重力流沉積特徵的層理有遞變層理、疊覆遞變層理、包卷層理、滑塌變形層理，中粗碎屑岩常見撕裂屑、直立礫、漂礫、泄水溝造、揉皺變形、火焰狀構造類型，也是深水重力流沉積的良好指相構造。
4.測井曲線特徵
湖底扇相內扇亞相主溝道自然電位曲線為高幅箱形或鐘形組合；中扇亞相辮狀溝道自然電位曲線為較高幅齒化箱形、鐘形、指形組合；中扇無溝道部分SP曲線為中、低幅尖齒形、漏斗形組合；外扇亞相SP曲線為低幅齒形組合。
測井相標誌5．垂向層序特徵
垂向層序表現為推進式複合疊置的向上變厚變粗層序（圖）。
6.亞相特徵
湖底扇分內扇、中扇和外扇三個亞相。
(1)內扇
分布不廣，主要為綠灰色、灰色中層狀礫岩，常與砂岩、泥岩等構成向上變細的韻律，即礫岩—砂岩、礫岩—泥岩或礫岩—砂岩—泥岩的韻律層，發育塊狀層理與正粒序層理等。
(2)中扇
中扇位於內扇與外扇之間，常呈疊覆舌狀體。主要為灰色、雜色中－厚層狀礫狀砂岩、含礫砂岩及細－粗粒長石質雜砂岩；發育塊狀構造、沖刷－充填構造、正粒序層理，完整或不完整的鮑瑪序列、重荷及變形構造、沙紋層理等，一般與半深湖亞相的泥質岩呈不等厚互層。
(3)外扇
淺灰－灰白色、雜色薄層狀－極薄層狀粉砂岩、細粒長石雜砂岩及泥質砂岩、砂質泥岩等。常以極薄層－薄層或透鏡體等夾於泥岩、泥灰岩中，並與這些泥質岩類呈沖刷接觸關係。岩石發育平行層理、沙紋層理、塊狀層理、滑動變形構造等。
