用途及產品特點
目前全國工業在生產過程中產生了很大的噪聲,遠遠超過了我國所頒布的《工業企業噪聲衛生標準》規定的數值。為此,連雲港思安電力設備有限公司生產了實用新型排氣消音器系列產品,消音器主要用於降低發電廠、化工廠、冶金、紡織廠等工業部門中的鍋爐、汽輪機蒸汽、大型壓縮空氣機等設備的氣體排放有所產生的噪音。
排汽消聲器採用了噴阻抗複合型消聲原理,其中以大孔擴容代替了直徑較小的控流孔,在結構上更加強化了抗性和阻性消聲降音機理,達到了更加理想的消聲降噪效果。它可以看著是管道的一個組成部分,在內部作聲學處理後,可減弱噪音的產生與傳播,使出口噪聲消聲量達到大於40分貝(A聲級),相應地響度降低50%以上,主觀感覺有明顯效果,且不影響氣流通過。設計排汽消聲器,應考慮以下三個方面:
1、消聲效果好;排汽消聲器降噪量;2、排汽消聲器阻力小,不影響設備運行工況;
3、對排汽管及消聲器整個排汽系統進行綜合成套設計和配套供貨,保證對性能不受影響。

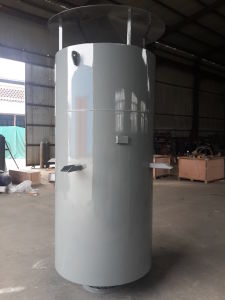

排音器的形式1、阻抗複合型消音器(KPZ型)
為抑制汽流排放噪聲,當前市場上已具有多種形式的的消音器,其原理大多採用多級節流降壓,由於其結構複雜、重量大、難以解體檢修,因而限制了其套用範圍。本新型結構的消音器克服了上述缺點。
本型排氣消音器系綜合了最合理的消聲原理所設計。高壓蒸汽在排氣消音器內經一次控流後進入降壓體經大容積擴壓後,從而形成低壓蒸汽後噴出,在此過程中,汽流內能部分轉化成某種頻率的聲能,其噪聲雖然功率大為削弱,但往往會因排氣偏離設計值等諸原因,使噪聲仍然高於標準值。為此,在降壓體外設計了一隻雙層結構的阻聲罩,它系根據降壓體所發出的剩餘噪聲的頻譜特性所是設計,用以有效地吸收剩餘噪聲。當用戶按要求安裝後,總消聲量要達36~42分貝。

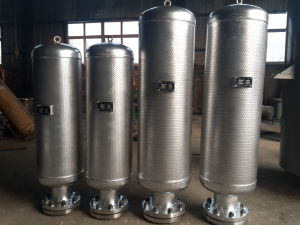

2、小孔型消音器(KXP型)
重所周知,對於鍋爐等熱力裝置的安全門,其排氣即應避免過大的噪聲,更應讓汽流順利排出,為此,常見的採用均為多級節流及小孔噴注的消聲手段,這種消音器主要是用於安全門消音器及蒸汽排氣消音器,該小孔消音器採用多層消音,其效果能達到理想的效果。也可以設計為新型用於安全門的消音器,採用了抗、噴、阻的消聲原理,其中以大孔擴容代替了直徑較小的控流孔,在結構上更強化了抗、噴、阻消聲機理,達到了更好的消聲效果。
3、背壓式汽輪機排氣消音器(TDB型)
各工礦企業使用著大量01.3MPa及以下的低壓鍋爐,在電站熱力系統中也有著大量的低壓熱力裝置,如背壓式汽輪機、除氧器、輔助氣器、汽輪油泵、鍋爐連續排污、定期排污膨脹器等。上述設備的排氣管要求配置結構輕便、安裝更方便的消音器。連雲港思安電力設備有限公司針對不同的消聲對象,設計有專用的除氧器系列、背壓式汽輪幾系列及其它系列產品,可滿足用戶的要求。
上述排氣消音器其消聲效果能滿足《工業企業噪聲衛生標準》的要求,已在國內獲得了廣泛的套用。
產品系列及外形尺寸
1、阻抗複合式消音器(KPZ系列)
型號 | 類別 | 外形尺寸 | 底座螺孔 | 接管規格 | ||||
總長 | 外殼高度 | 殼體外徑 | 孔距 | 孔徑 | 孔數 | |||
L | L1 | D | b | d1 | n | d0×δ | ||
KPZ-39-65/15 | 中壓 | 1700 | 1220 | 480 | 550 | 20 | 2 | 89×5 |
KPZ-54-75/25 | 次高壓 | 1700 | 1220 | 500 | 580 | 20 | 2 | 108×5 |
KPZ-100-133/80 | 高壓 | 2010 | 1500 | 650 | 850 | 20 | 4 | 159×5 |
KPZ-100-200/85 | 2010 | 1750 | 850 | 1050 | 20 | 4 | 219×6 | |
KPZ-100-250/125 | 2650 | 2200 | 900 | 1100 | 22 | 4 | 273×7 | |
KPZ-100-300/70 | 2650 | 2200 | 1000 | 1200 | 22 | 4 | 273×7 | |
KPZ-140-350/100 | 超高壓 | 3000 | 2500 | 1000 | 1020 | 22 | 4 | 273×7 |
KPZ-140-426/100 | 2500 | 2000 | 1200 | 1400 | 23 | 4 | 219×8 | |
KPZ-140-500/200 | 3000 | 2500 | 1260 | 1460 | 23 | 4 | 273×8 | |
KPZ-170-1000/280(過) | 亞臨界 | 2960 | 2710 | 1310 | 1400 | 23 | 4 | 273×14 |
KPZ-170-1000/280(過) | 再熱器出口 | 3054 | 2500 | 1200 | 1280 | 23 | 4 | 325×13 |
KPZ-28/510-670/100(過) | 3044 | 2500 | 1200 | 1280 | 23 | 4 | 325×18 |
2、小孔型蒸汽排氣消音器(KXP系列)
型號 | 類別 | 外形尺寸 | 底座螺孔 | 接管規格 | ||||
總長 | 外殼高度 | 殼體外徑 | 孔距 | 孔徑 | 孔數 | |||
L | L1 | D | b | d1 | 4 | d0×δ | ||
KXP-50-3.9/15 | 中壓 | 1150 | 800 | 273 | 370 | 18 | 4 | 57×4 |
KXP-65/4.5/25 | 次高壓 | 1250 | 800 | 325 | 420 | 18 | 4 | 76×4 |
KXP-80/4.2-30 | 1350 | 1000 | 325 | 420 | 20 | 4 | 89×4 | |
KXP-100-5.8/40 | 高壓 | 1580 | 1200 | 325 | 420 | 23 | 4 | 108×4.5 |
KXP-125-5.8/50 | 1850 | 1500 | 426 | 530 | 23 | 4 | 133×4.5 | |
KXP-150-5.8/60 | 1850 | 1500 | 500 | 580 | 23 | 4 | 159×6 | |
KXP-200-5.6/70 | 1976 | 1800 | 580 | 650 | 23 | 4 | 219×7 | |
KXP-250-9.8/70 | 超高壓 | 2000 | 1870 | 650 | 720 | 23 | 4 | 273×7 |
KXP-400-9.8/80 | 2000 | 1870 | 680 | 750 | 23 | 4 | 426×7 | |
KXP-426-10.0/60 | 2000 | 1870 | 720 | 850 | 27 | 4 | 426×10 | |
KXP-250-12/90 | 亞臨界 | 2084 | 1870 | 880 | 900 | 27 | 4 | 273×10 |
KXP-32/336-670/200 | 再熱器出口 | 2160 | 1910 | 985 | 1120 | 27 | 4 | 426×10 |
KXP-39/336-1000/200 | 2164 | 2014 | 955 | 1120 | 27 | 4 | 325×10 |
3、背壓式汽輪機排氣消音器(TDb系列)
型號 | 外形尺寸 | 底座螺孔 | 接管規格孔距 | 用途孔數d1 | ||||
總長 | 外殼高度 | 殼體外徑 | 孔徑 | | | |||
L | L1 | D | b | n | d0×δ | | ||
TDb-5-20 | 2600 | 2000 | 800 | 880 | 20 | 4 | 325×6 | 背壓、手動及安全門排氣 |
TDb-5-50 | 2600 | 2000 | 900 | 980 | 23 | 4 | 377×6 | |
TDb-10-20 | 2600 | 2000 | 850 | 930 | 20 | 4 | 325×7 | 抽汽、手動及安全門排氣 |
TDb-10-50 | 2700 | 2200 | 1200 | 1280 | 23 | 4 | 426×8 | |
TDb-14-20 | 2600 | 2000 | 850 | 930 | 20 | 4 | 325×7 | |
TDb-14-50 | 2700 | 2200 | 1200 | 566 | 23 | 4 | 426×8 |
1、說明:表1、表2、表3、產品外形圖均參見圖
2、當用戶排氣接管規格與表不符時,外形尺寸將與表有所變化;
3、熱力設備之蒸汽排放對象中類繁多,本廠將根據用戶所提出的排氣量、蒸汽壓力及接管尺寸設計製作各種規格的消音器。
訂貨選型須知
①對火力發電廠應提供汽機型號、鍋爐容量、蒸汽壓力、溫度;
②使用對象(如用於鍋爐過熱點排放或汽包安全門排放等);
③排放量T/H;
④原有的排氣管外徑、壁厚;
⑤如需委託公司進行安裝設計,則應提供原排氣管路安裝圖。
安裝須知
①排氣消音器應垂直於廠房頂安裝,用型鋼支架將消音器座架與廠房相固定。②為增加廠房頂高空的抗風能力,排氣消音器體採用支撐式支座,為此,排氣消音器前的排氣管應有一段膨脹彎管以吸收熱脹,如原排氣管段垂直方向已裝有疏水盤,則膨脹彎管要免裝。
③排氣消音器體底部均設計有排水管或疏水孔,應將連線排水口接入排水溝內。
④對於臥式安裝的消音器安裝前應考慮到對人體的傷害選好合適的地方安裝,臥式安裝消音器應與連線口管保持水平安裝,然後將消音器用地腳螺栓固定牢靠,以免會產生二次噪聲影響消音效果。
⑤對安全門,原則上一隻安全門配一隻消音器,安全門有單座及雙座兩種,對雙座式可在安裝時將排氣管合併成一根總管與消音器相連通,但對排氣量較大的雙座式安全門,也可以安裝兩隻消音器。
⑥對用於除氧器、射汽式抽氣器排氣等小排量的排氣消音器,外形設計成管式,安裝較為方便。排氣消音器垂直地沿主廠房牆、柱安裝。在牆、柱上設定型鋼滑動支架,將消音器及管道架設其上,消音器排放口應對著屋頂方向。應注意,該型消音器出廠時已制有固定支座,當採用滑動支架式安裝時,固定支座可以不用。
