簡介
不同時刻的波形圖一般是不同的，可通過確定每個質點在同一時刻的位置畫出波形圖。一般橫坐標為x/m，縱坐標為y/m。要區分于振動圖像。
在表格中
在Microsoft Excel 2010當中，波形圖是09年新被加進來的功能，波形圖是輕量級微圖表，呈現在單元格中用於可視化的展示數據。有些表格軟體已經支持波形圖,比如Spread包含列型、線型和損益型折線圖類型.Spread與Excel 2010檔案中折線圖的可進行導入導出。
時序圖

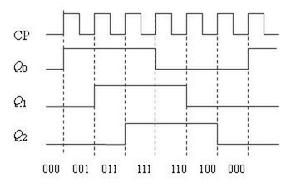

在數字電路中，將邏輯函式輸入變數的每一種可能出現的取值與對應的輸出值按照時間順序依次排列出來，就得到表示該邏輯函式的波形圖。波形圖也稱作時序圖（timing diagram）。在邏
波形圖輯分析儀和一些計算機仿真工具中，經常以這種波形圖的形式給出分析結果。
示波器
波形圖示波器是一種用途十分廣泛的電子檢測儀器。它能把肉眼看不見的電信號變換成看得見的圖象，便於人們研究各種電現象的變化過程。示波器利用狹窄的、由高速電子組成的電子束，打在塗有螢光物質的屏面上，就可產生細小的光點。在被測信號的作用下，電子束就好像一支筆的筆尖，可以在屏面上描繪出被測信號的瞬時值的變化曲線。利用示波器能觀察各種不同信號幅度隨時間變化的波形圖線，還可以用它測試各種不同的電量，如電壓、電流、頻率、相位差、調幅度等等。
示波器示波器示波器
