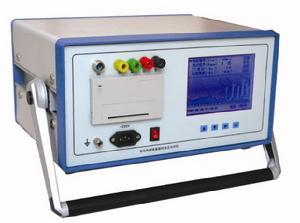

氧化鋅避雷器阻性測試儀技術指標：
1．測量參數及範圍試驗電壓： KV
全電流（峰值）： 0－20 mA
三次諧波電流： 0－20 mA
阻性電流（峰值）： 0－20 mA
阻性電流峰值： 0－20 mA
容性電流（峰值）： 0－20 mA
避雷器功耗： 0－8W
除顯示上述各測量值外，還可顯示電壓及全電流的波形。
2．測量誤差：
試驗電壓： ±2%
全電流： ±2%
阻性電流： ±5%
容性電流： ±5%
避雷器功耗： ±5%
3．輸入信號：
電壓信號（PT的低壓測）： AC 5 ~ 200V
電流信號： AC 0 ~ 20mA
4．工作電源：
AC 220V±10% 50Hz
5. 電池連續工作時間：8小時以上
6. 電池充電時間： 6小時以上
7. 儀器尺寸： 34cm×22cm×20cm
8. 儀器重量： 5kg(不含電纜箱)
氧化鋅避雷器阻性測試儀操作模式：
1.有線模式：儀器輸入PT二次電壓作為參考信號，同時輸入MOA電流信號，經過傅立葉變換可以得到電壓基波U1、電流基波峰值Ix1p和電流電壓角度Φ。因此與電壓同相分量為阻性電流基波峰值（Ir1p），正交分量是容性電流基波峰值（Ic1p）：
Ir1p=Ix1pCOSΦ Ic1p=Ix1pSINΦ
考慮到δ=90°—Φ相當於介損角，直接用Φ評價MOA也是十分簡捷的：沒有“相間干擾”時，Φ大多在81°~86°之間。按“阻性電流不能超過總電流的25%”要求，Φ不能小於75.5°，可參考下表對MOA性能分段評價：
性能 | <75° | 75°~77° | 78°~80° | 81°~83° | 84°~89° | >89° |
Φ | 劣 | 差 | 中 | 良 | 優 | 有干擾 |
實際上Φ<80°時應當引起注意。
接地:
測量前先連線地線，測量完最後拆接地線！如果接地點有油漆或鏽蝕必須清除乾淨。
參考電壓
參考電壓信號線一端插入參考電壓插座，另一端接被測相PT二次低壓輸出：小黑夾子接中性點(x)，小紅夾子接待測相電壓(a/b/c)。外施法測量時接升壓變壓器的測量繞組。如果PT距離較遠，可使用加長線。靠近兩個小夾子處各有一隻0.1A保險管，用於防止意外燒斷PT保險絲。0.1A保險管損壞後應更換相同規格保險管。
電流信號
先將泄漏電流信號線插頭插入儀器，後將另一端夾子夾到（或通過絕緣竿搭到）被測相MOA放電計數器上端。試驗室內可將無放電計數器的MOA放到絕緣板上，由MOA下端取電流信號。靠近夾子處有一隻0.1A保險管，用於防止錯接PT。保險管損壞後應更換相同規格保險管。電流信號不能使用加長線。
2.感應模式：
在MOA底座上設定電場感應感測器，其感應電流超前電場強度（母線電壓）90°，經過積分運算後與電場強度或母線電壓同相位，因此可以用電場感應感測器的信號作為測量參考。儀器輸入電場感應感測器信號，同時輸入MOA電流信號，經過傅立葉變換可以得到電場基波E1、電流基波峰值Ix1p和電流電場角度Φ。與電場同相分量為阻性電流基波峰值（Ir1p），正交分量是容性電流基波峰值（Ic1p）。
使用B相感應信號作參考
因為A/C兩個邊相對B相底座的電場影響抵消，應將感應板設定到B相MOA底座上與A/C相相對稱的位置，可以得到B相正確的相位信息。A/C相MOA底座電場受B相影響，不要將感應板設定到A/C相MOA底座上。
3.無線模式：
使用無線傳輸終端把PT二次電壓信號傳送到儀器的電壓採集部分。從而代替連線PT的長線。
無線傳輸終端
小黑夾子接中性點(x)，小紅夾子接B相。靠近兩個小夾子處各有一隻0.1A保險管，用於防止意外燒斷PT保險絲。0.1A保險管損壞後應更換相同規格保險管。
電流信號
先將泄漏電流信號線插頭插入儀器，後將另一端夾子夾到（或通過絕緣竿搭到）被測相MOA放電計數器上端。試驗室內可將無放電計數器的MOA放到絕緣板上，由MOA下端取電流信號。靠近夾子處有一隻0.1A保險管，用於防止錯接PT。保險管損壞後應更換相同規格保險管。電流信號不能使用加長線。
4.三相同測：
接地:
測量前先連線地線，測量完最後拆接地線！如果接地點有油漆或鏽蝕必須清除乾淨。
參考電壓
參考電壓信號線一端插入參考電壓插座，另一端接B相PT二次低壓輸出。靠近兩個小夾子處各有一隻0.1A保險管，用於防止意外燒斷PT保險絲。0.1A保險管損壞後應更換相同規格保險管。
電流信號
先將泄漏電流信號線插頭插入儀器，後將另一端的四個夾子夾到（或通過絕緣竿搭到）A,B,C相MOA放電計數器上端和地端。靠近夾子處有一隻0.1A保險管，用於防止錯接PT。保險管損壞後應更換相同規格保險管。電流信號不能使用加長線。
氧化鋅避雷器阻性測試儀操作步驟：
打開電源開關, 螢幕出現開機界面約幾秒後出現如下所示主選單（圖）。
主選單的具體操作說明如下：
l 線路編號：按“功能”鍵將游標指向“線路編號”，按“確定”鍵進入；按“功能”鍵選擇要調整的位置，此位置下會有一個小游標；按 “增大”、“減小” 鍵進行選擇，所有位調整完成後，按“確定”鍵。
l PT變比：按“功能”鍵將游標指向“PT 變比”，按“確定”進入；按“功能”鍵選擇要調整的位置，此位置下會有一個小游標；按 “增大”、“減小” 鍵進行選擇，所有位調整完成後，按“確定”鍵。
l 測試相序：按“功能”鍵將游標指向“測試相序”，按“確定”進入；按“功能”鍵選擇要調整的位置，此位置下會有一個小游標；按 “增大”、“減小” 鍵進行選擇，所有位調整完成後，按“確定”鍵。其中A,B,C表示單相測量,X表示三相同測.
l 補償角度：調整方法同上，一般相間干擾的影響大約在2°~ 5°，由於準確測算干擾量有一定困難，一般不提倡硬性補償，而是將其設定為0.0°,可以按規程要求，縱向比較一段時間內數據變化趨勢。如果需要調整邊相校正角，可參考後面“測量原理”的有關章節.如果選擇三相同測,角度自動補償.
l 日期：調整方法同上，用“功能”鍵選擇要調整的項目年、月、日、時、分、秒，用“增大”、“減小”鍵進行調整，全部調整完後，按“確定”鍵。
l 模式 ： 按“確定”將會在有線,感應,無線三種模式之間切換.
l 查看：按鍵盤“功能”鍵將游標指向“查看”，按“確定”進入（如圖六所示）；按 “增大、減小、功能” 鍵選擇要查看的數據，按“確定”鍵顯示該組數據；
l 測量：按“功能”鍵使游標指向“測試”，按“確定”進入測量，出現圖七所示測量畫面。
顯示： 轉換顯示畫面，顯示全部測試信息，或簡要顯示。如果是三相同測,按“增大”,“減小”可以循環顯示三相的信息
列印：可將測量的數據列印出來，但不存儲
存儲：存儲當前數據，選擇好數據的存儲位置，按“確定”鍵保存。
退出：退出測量，回到系統主選單。
7．數據上傳：將隨機攜帶的數據通訊打包軟體安裝到計算機上，用串列通訊線將儀器與計算機的RS-232串口相連。打開儀器電源，在計算機上運行通訊程式，在計算機上點擊所需功能，可完成有關的操作。
氧化鋅避雷器阻性測試儀測量原理：
1．測量原理輸入電流電壓經過數字濾波後，取出基波，然後用投影法計算出阻性電流基波峰值Ir1p=Ix1p.cosφ，因基波數值穩定，故目前普遍採用Ir1p衡量避雷器性能。
總電流基波峰值Ix1p在電壓基波U1（E1）方向投影為Ir1p，在垂直方向投影為Ic1p，φ為電流電壓基波相位角，其中包含選定的補償角度(圖七)。因此，用φ和Ir1p均能直觀衡量MOA性能。
2．相間干擾
現場測量時，一字排列的避雷器(圖八)，中間B相通過雜散電容對A、C泄漏電流產生影響，使A相φ減小，阻性電流增大，C相φ增大，阻性電流減小甚至為負，這種現象稱相間干擾(圖九)。
一種方法是補償相間干擾：假設Ia、Ic無干擾時相位相差120°，假設B相對A、C相干擾是相同的；
將電壓取B相，電流取C相，測得φ1=φcb；再將電流取A相，測得φ1=φab；則C相電流與A相電流之間的相位差φca=φcb-φab；
選擇校正角Dφ=(φca -120°) / 2，將此值在主選單中置入儀器即可；
選擇好相序，儀器會根據所選相序自動進行角度補償（A相加Dφ，B相不要補償即選0，C相減Dφ）
也可不必補償相間干擾(即補償角度為0)，從阻性電流的變化趨勢判斷避雷器性能。
如果允許，可以只給待測相加電，以取得絕對數據。而試驗室測量不必考慮相間干擾。
3．避雷器性能判斷
避雷器性能可以從阻性電流基波峰值Ir1p判斷，但從電流電壓角度Φ判斷更有效，因為90°-Φ相當於介損角。如果規定阻性電流小於總電流的25%，對應的φ為75°；
無相間干擾時：
性能 | <75° | 75°～ 79° | 79°～ 83° | 83°～ 89° |
Φ | 差 | 中 | 良 | 優 |
有相間干擾時，產生誤差：
A相 | B相 | C相 |
-2°～ -4° | （認為0） | +2°～ +4° |
實際測量時應考慮此誤差影響，儘管有此相間干擾誤差，但判斷MOA性能還是可行的。如僅用Ir1p判斷，在90°附近會有若干倍的變化，此時不如直接查看角度更合理。
4． 實際套用過程中注意:
由於本儀器可以三相同側，自動補償，所以使用時候特別方便。上邊所說的相間干擾等問題在三相同側的時候已經由儀器自動計算出來，不需要試驗人員計算。總之，使用本儀器時候，只要接好測試線，打開儀器測試就可以。所有的問題儀器已經解決了。
氧化鋅避雷器阻性測試儀數據說明：
Ux ：工頻電壓有效值，此電壓為實測電壓；U1 ：工頻電壓基波有效值；
U3 ：工頻電壓三次諧波有效值；
U5 ：工頻電壓五次諧波有效值；
Ix ：全電流有效值；
Ic : 容性電流有效值；
Ir ：阻性電流峰值；
Ir1：阻性電流基波峰值；
Ir3：阻性電流三次諧波峰值；
Ir5：阻性電流五次諧波峰值；
Ir7：阻性電流七次諧波峰值；
Ic1p：容性電流基波峰值。
Ir1p：阻性電流基波峰值。由於Ir1p比較穩定，有確切來源，應以Ir1p為主要的阻性電流判據。
P：有功功率；
Φ ：基波電流超前基波電壓的相位差。
波形Ux，Ix為工頻電壓和全電流的真實波形，它既能反映電壓和電流的相位差，又能反映電源質量。
氧化鋅避雷器阻性測試儀注意事項：
1. 從PT二次取參考電壓時，應仔細檢查接線以避免PT二次短路。2. 電壓信號輸入線和電流信號輸入線務必不要接反，如果將電流信號輸入線接至PT二次側或者試驗變壓器測量端，則可能會燒毀儀器。
3. 在有輸入電壓和輸入電流的情況下，切勿插拔測量線，以免燒壞儀器。
4. 儀器損壞後，請立即停止使用並通知本公司，不要自行開箱修理。儀器工作不正常時，請首先檢查電源保險是否熔斷。更換型號一致保險後方可繼續實驗。如果問題較複雜，請直接與我公司聯繫。
5.本儀器不得置於潮濕和溫度過高的環境中。
