概述

氣動灌裝機是指以壓縮氣體為動力源進行灌裝的一種設備。

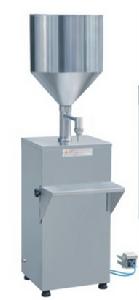

GS－2氣動灌裝機

用途及性能

該機灌裝量調節方便、快捷，外形美觀，結構緊湊，灌裝速度高。料座為可調式料座，可根據灌裝容器尺寸調節。分為料斗式和自吸式兩種，客戶可根據具體情況選用。

技術參數

項目	參數
氣動壓力	0.4Mpa
生產能力	10～60支/min
耗氣量	0.4m³/min
外形尺寸	450×550×1500（自吸式減去料斗高度）
工作檯高度調節	100mm
計量誤差	±1%（灌裝範圍內）
重量	50kg

(具體重量和外型尺寸以客戶要求及附加裝置後為準)

結構特點及工作原理

結構特點

該機主要結構由機架、料罐、計量灌注系統、工作檯等部分組成。
計量機構採用柱塞方式，計量灌注系統調節灌注量以及灌注速度方便（灌注量通過調節氣缸上的行程閥來實現。灌注速度可通過調節氣缸上的調速閥來實現。），灌量精確，計量誤差小於2%，灌嘴可根據灌注的物料不同，進行更換；本機分為料斗式和自吸式兩種。
工作檯位置可根據灌注容器的大小調節高度。

工作過程

接通氣源，通過控制臺上的旋鈕（選擇型手動閥）或者腳踏開關控制整個氣路的動作運轉，從而帶動計量缸活塞桿作上下往復運動，進行吸料，灌注等一系列的循環動作。
當氣缸帶動計量缸活塞往下運動時，料罐下閥門打開，計量缸吸料，活塞運動到最下端，計量缸吸料滿，閥門關閉。當計量缸活塞往上運動時，灌嘴閥芯下沉灌注開始，直至計量缸活塞運動到最上端時，灌注停止。如此往復循環。
動作原理　1 接通氣源後計量缸處於下部（工作工況時吸足膠料），由上次工作結束保留。
2 灌注容器就位，踏腳踏換向閥，腳踏換向閥使氣動換向閥在左位，計量泵向外供膠，進行灌注。計量驅動氣缸活塞桿閥碰行程換向閥，行程閥換向，使氣動換向閥在右位，計量泵吸膠。一次灌注完畢，並為下次灌注準備了膠料。
3 需要連續灌注時，將選擇開關置閉合位。此時活塞桿碰下行程閥便會再次灌注。周而復始。
4 如初次灌注，第一次灌注會是空注。
5 灌注速度與吸膠速度的調節，通過調節單向節流閥來實現。
6 計量值的調節，通過調節行程換向閥與計量驅動氣缸活塞桿的相對位置來實現。

操作步驟

1 清理料斗中雜物後，料斗加料，並將料斗蓋好；
2 接通氣源，調整減壓閥，使氣壓保持在0.6Mpa；
3 手動控制：面板上的旋鈕處於手動位。料管就位（人工上管），踩腳踏開關一次，氣動元件自動控制計量缸吸料，推料灌注，並停止工作（注意：第一次灌注是排出計量泵內空氣，會是空注）。再次上管後踩管座腳踏開關，再次灌裝一次，循環進行；
4 要連灌時，面板上的旋鈕擰至自動位置，機器吸料灌注，連續工作，直到將旋鈕擰至手動位置，才停止灌注（注意：如操作工動作不熟練或灌注容器供給不上，請不要採用連灌工況。）；
5 檢查灌裝量，如有差別旋轉計量手輪調節計量；
6 灌裝速度可通過節流閥來調節；
工作完成結束時，依次關閉開關，並關好氣源。
