氣動渦輪振動器性能介紹：
高速度與高偏心矩相結合使本振動器可以產生強大的振動能。殼體是由擠壓鋁製成，表面燒有瓷釉，端蓋經過硬化處理，這些使得它適合於食品工業和製藥工業。
GT系列轉輪振動器符合現行工廠測試條件下國際噪音規則。
氣動渦輪振動器設計：
振動由轉子的正、負轉矩的不平衡而引起的離心力產生。轉子由一對重型預潤滑帶防塵圈的球軸承支承，特製的潤滑脂確保證其工作壽命。
軸承的內、外滾道的設計使得人們可以用一把銷釘扳手非常容易地更換軸承。
端蓋帶有左旋或右旋螺紋並且可以自鎖。
氣動渦輪振動器型號與參數：
性能參數表
型號
頻率V.P.M
測得的離心力
空氣消耗量/分鐘
2Bar
29PSI
4Bar
58PSI
6Bar
87PSI
2Bar=29PSI 4Bar=58PSI 6Bar=87PSI 2Bar=29PSI 4Bar=58PSI 6Bar=87PSI
N LBS N LBS N LBS Ltr. CF Ltr. CF Ltr. CF
GT-8 36,000 42,000 46,000 990 223 2,060 464 2,910 655 46 1.6 80 2.8 112 3.9
GT-10 27,500 35,000 37,500 840 189 1,390 313 2,400 540
GT-10-S 17,000 23,000 25,000 650 146 1,350 304 1,950 439
GT-13 26,000 30,000 33,000 1,400 315 2,440 549 3,730 839 120 4.2 200 7.0 290 10.2
GT-16 17,000 21,500 24,000 1,220 275 2,090 470 3,160 711
GT-16-S 11,500 15,500 17,000 1,100 248 1,900 428 2,700 608
GT-20 17,000 20,000 23,000 2,170 488 4,040 909 5,520 1,242 185 6.5 325 11.4 455 15.9
GT-25 12,000 15,500 17,000 2,120 477 3,510 790 5,070 1,140
GT-25-S 8,500 11,000 13,000 2,250 506 3,600 810 4,900 1,102
GT-30 13,000 14,000 16,000 3,380 760 5,430 1,222 7,540 1,696 330 11.5 530 18.5 745 26.0
GT-36 8,000 10,000 13,000 3,290 740 5,360 1,206 7,190 1,618
GT-36-S 6,100 7,200 8,300 4,100 922 6,200 1,395 7,500 1,688
GT-40 7,700 8,800 9,500 4,300 968 7,300 1,642 9,800 2,205 425 15.0 700 24.6 970 34.2
GT-48 6,000 7,500 9,700 4,900 1,102 7,700 1,732 10,500 2,363
GT-48-S 0 5,600 6,300 0 0 7,500 1,688 12,000 2,700
尺寸表
型號 A 厚度 C D E F G/H
英國標準管螺紋
重量
mm inch mm inch mm inch mm inch mm inch mm inch kg Lbs
GT-8 50 1.97 33 1.30 86 3.38 68 2.68 12 0.47 7 0.27 1/8" .250 .55
GT-10 .255 .56
GT-10-S .263 .58
GT-13 65 2.56 42 1.65 113 4.45 90 3.54 16 0.63 9 0.35 1/4" .565 1.24
GT-16 .580 1.28
GT-16-S .614 1.35
GT-20 80 3.15 56 2.20 128 5.04 104 4.09 16 0.63 9 0.35 1/4" 1.090 2.40
GT-25 1.120 2.46
GT-25-S 1.200 2.64
GT-30 100 3.94 73 2.87 160 6.30 130 5.12 20 0.79 11 0.43 3/8" 2.200 4.85
GT-36 2.300 5.10
GT-36-S 2.530 5.57
GT-40 120 4.72 83 3.26 194 7.64 152 5.99 24 0.94 17 0.67 3/8" 3.690 8.13
GT-48 3.890 8.57
GT-48-S 4.290 9.45
氣動渦輪振動器高清圖片

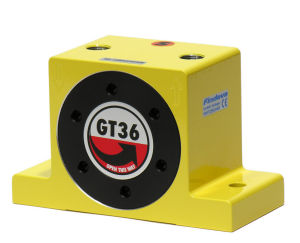

gt36渦輪振動器

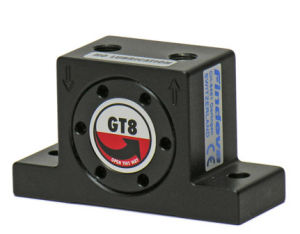

gt8an
gt6an渦輪振動器氣動渦輪振動器套用案例：

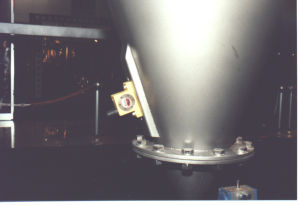

料倉用gt渦輪振動器

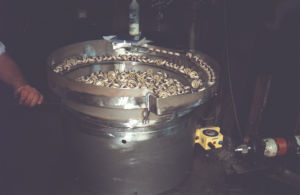

振動盤用渦輪振動器
