民德CS3290簡介
民德CS3290系列無線掃描槍有兩種型號，一種是一維的，一種是二維的。品牌：民德MINDEO

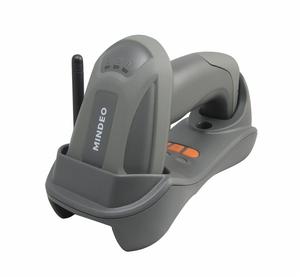

型號：CS3290-2D
外觀：掃描槍體積（長×寬×高）：17.0×7.0×8.3 厘米
掃描槍重量：210 克
基座體積（長×寬×高）：21.3×9.7×7.5 厘米
基座重量：189 克（不含電纜線）
品牌：民德MINDEO

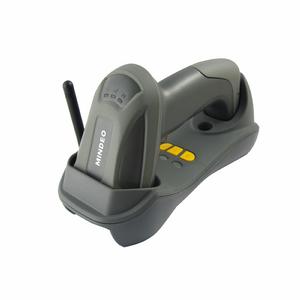

型號：CS3290-1D
外觀：同CS3290-1D
民德CS3290外觀圖
掃描槍外觀圖
①掃描窗 ②扳機 ③充電指示燈（紅色）
④通信/充電口 ⑤電源開關 ⑥出聲口
⑦紅色LED 燈(無線數據傳送失敗); 藍色LED (電源); 綠色LED (設定)

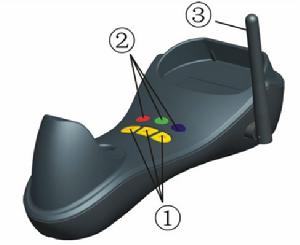

基座外觀圖
①B按鍵（預留）； S按鍵（線上更新/重啟）；P按鍵（USB枚舉控制）
②紅色LED (初始化失敗); 藍色LED (電源); 綠色LED (數據接收指示)
③天線
民德CS3290特徵
民德CS3290-2D掃描槍的特徵及優點：1．出色的條碼掃描性能
- 支持各種常用一維碼和二維碼的識讀。
- 支持手機螢幕條碼的識讀。
- 支持反色條碼的識讀。
- 支持採用直接部件標識（DPM）工藝製作的二維碼的識讀。
- 支持高密度、印刷畸變、破損等非標準條碼的識讀。
2．無線互聯，靈活自由
能保證您可靠工作的CS3290-2D不僅具備出色的條碼掃描性能，還提供了靈巧的無線互聯設計。無論您使用點對點模式還是多群組工作模式，CS3290-2D擁有高達2000個手持可分配地址，能滿足各種通訊要求。您可以在200米的範圍內靈活、自由的移動，擺脫使用超長線纜束縛，為您創造一個更加安全的工作環境。無論是對不便移動的重型物品掃描，還是穿梭在不同的工作間，集成的433MHZ無線通訊模式都能將掃描器所採集到的數據傳送到您的主機，在提高生產效率的同時也避免了搬動重型物品造成的意外傷害。
3．安全可靠
- 安全法規：CE電氣安全、EMC電磁兼容性、光照安全等認證。
- 雷射安全：CLASS 1；
- 工作安全：可以將通訊底座水平固定在工作檯面或垂直固定於牆面；
- 數據安全：提供及時傳送，區域外存儲，標準存儲，保證任何情況下的數據絕對安全；
- 安全環保：歐盟RoHS認證。外殼採用阻燃PC料，防止意外起火帶來的財產損失；
- 封裝等級：IP52；
- 跌落安全：多次通過從1.5米高度跌落至水泥地面，仍能保證設備可靠的工作。
4．節能、省電、高效
充電式大容量鋰離子電池，在充電數百次後仍能提供可靠的充電連線，比普通的鋰離子電池的充電次數多出數倍。飽和充電一次即可為您提供連續6小時掃描工作時間，待機時長超過7天。快速充電一次僅僅3小時可以保證80%以上的電量。
5．高級數據管理和軟體定製服務
- 原廠開發的COM_Text工具，支持通過串口（含USB虛擬串口）的中文輸出，可忽略鍵盤輸入法。
- 支持遠程管理的RSM程式，提供程式遠程或線上更新。為您減少支付軟體升級的昂貴費用。
- 可根據您的需求，為您量身定製專屬軟體。
民德CS3290-1D掃描槍特徵及優點：
1．出色的條碼掃描性能
民德CS3290-1D為您呈現出色的條碼掃描性能。有1.5米長景深或3mil高精度的型號供您選擇。100%的首讀輸出正確率和條碼一次性讀取通過率。快速的讀取為您提供了更高的工作效率。支持包括GS1 DataBar的各類通用一維碼。
2．無線互聯，靈活自由
能保證您可靠工作的CS3290-1D不僅具備出色的條碼掃描性能，還提供了靈巧的無線互聯設計。無論您使用點對點模式還是多群組工作模式，CS3290-1D擁有高達2000個手持可分配地址，能滿足各種通訊要求。您可以在200米的範圍內靈活、自由的移動，擺脫使用超長線纜束縛，為您創造一個更加安全的工作環境。無論是對不便移動的重型物品掃描，還是穿梭在不同的工作間，集成的433MHZ無線通訊模式都能將掃描器所採集到的數據傳送到您的主機，在提高生產效率的同時也避免了搬動重型物品造成的意外傷害。
3．安全可靠：同CS3290-2D
4．節能、省電、高效：同CS3290-2D
5．高級數據管理和軟體定製服務
支持遠程管理的RSM程式，提供程式遠程或線上更新。為您減少支付軟體升級的昂貴費用。根據您的需求，為您量身定製專屬軟體
無線數據傳送的聲光提示：
數據傳送成功 | 聲音（蜂鳴器） | 紅色LED（手持終端上） |
是 | 無 | 滅 |
否 | “嗶嗶嗶”三聲 | 亮 |

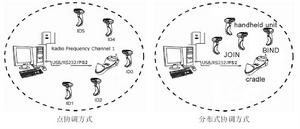

無線網路的單群組工作示意圖：
民德CS3290掃描槍的無線網路的單群組工作有兩種方式：點協調方式和分散式協調方式，如圖：
CS3290掃描槍參數
外觀尺寸 長×寬×高：17.0×7.0×8.3 厘米重 量：222 克
顏 色：灰色
電 池：1400毫安時鋰離子電池
充電時間：完全充滿（>80%電池容量）需要3.5 小時
外殼材質：阻燃ABS+TPU
分 辨 率：752 × 480 像素
掃描角度：±60°、±40°、±42°（左右、前後、轉動）
1D:UPC-A, UPC-E, UPC-E1, EAN-13, EAN-8, ISBN (Bookland EAN), ISSN, Code 39, Code 39 full ASCII, Code 32, Trioptic Code 39, Interleaved 2 of 5, Industrial 2 of 5, Matrix 2 of 5,Codabar (NW7), Code 128, ISBT 128, Code 93, Code 11 (USD-8), MSI/Plessey, UK/Plessey, UCC/EAN 128, China Post, China Finance,GS1 DataBar (formerly RSS) variants
解碼能力
2D:PDF417, MicroPDF417, QR code, DataMatrix, 漢信碼, Aztec 碼
提示方式：蜂鳴器，LED 指示燈
觸發方式：手動
設定方式：手動依次掃描設定條碼
程式更新:通過基座，使用RSM 電腦軟體無線更新
溫 度:0°C 至50°C（工作）；-40°C 至60°C（存儲）
濕 度:5%至95%（無冷凝）
輸入電壓:4.75 伏到6.5 伏直流
工作電流:20 毫安（待機）；230 毫安（掃描）；160 毫安（數據傳送）
待機時間:超過7 天
一次充電工作時間:大於5 小時
可視通信距離:大於200 米1（自由空間）
無線頻段:430.5～432.0MHz、433.05～434.79MHz 工用頻段，採用智慧型跳頻技術
解 析 度:3.5 mil（高密度系列），1 mil = 0.0254mm
景 深:3.5mil Code128（9 字元）：1.5cm – 3.5cm
5mil Code39（20 字元）：0.8cm – 5.5cm
13mil UPC（12 字元）：0.7cm – 16.5cm
20mil Code39（5 字元）：3.5cm – 21.0cm
6.7mil PDF417（20 字元）：0.0cm – 7.5cm
10 mil DM（20 字元）：0.0cm – 11.5cm
20 mil QR（20 字元）：0.0cm – 19.5cm
安全法規:瞄準游標的雷射安全等級：EN60825-1，class 1，國家一級雷射安全標準
EMC電磁兼容性：EN 55022，EN55024
光照安全：EN 62471:2008
電氣安全：EN 60950-1
防水防塵密封等級：IP52
抗震能力：多次1.2 米高度跌落到水泥地面的衝擊
註：1 指在天氣晴朗，溫度27℃，能見度5 公里以上的條件下。設備所處的環境對通信距離影響十分明顯。已知可能造成顯著影響的情況包括：雨天、潮濕和塵埃天氣；手持終端與基座間有牆或鐵質障礙物；周圍有無線電干擾；群組工作，間距較近時。
基座參數：
輸入電壓：5 伏±0.25 伏
連線電纜:USB 電纜線，直線1.5 米/ RS232 電纜線，直線2 米/PS2 電流線，直線2 米
外觀尺寸:長×寬×高：21.3×9.7×7.5 厘米
重 量:189 克（不含電纜線）
指示方式:LED 燈
外殼材質:ABS
設定方式:手動依次掃描設定條碼
程式更新:通過RSM 軟體線上更新
溫 度:0°C 至50°C（工作）；-40°C 至60°C（存儲）
濕 度:5%至95%（無冷凝）
抗震能力：多次1.2 米高度跌落到水泥地面的衝擊
交流/直流適配器參數：
輸入電源：100-240V AC, 0.3A, 50-60Hz
輸出電源：+5V DC, 1-1.4A
溫 度：0°C 至50°C（工作）；-40°C 至60°C（存儲）
濕 度：5%至95%（無冷凝）
