描述

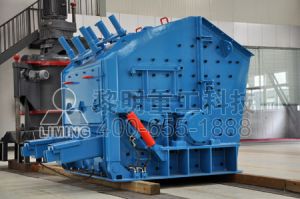

歐版反擊式破碎機pfw歐版系列反擊式破碎機是黎明重工科技吸收當前國際上反擊破的最新技術，賦予其具有國際先進水平的品質的最新一代產品。轉子是破碎機的“心臟”，也是反擊式破碎機驗收最為嚴格的零件，在工作中起著至關重要的作用。因此公司研製並生產了結構堅固的重型轉子以獲得更高的轉動慣量。高耐磨材料以及最佳的破碎腔，使得破碎機的性能卓絕。該歐版系列破碎機主要用於冶金、礦山、水泥、化工、耐火材料及陶瓷等工業部門，在高速公路建設、水利工程、建築碎石、機制砂加工等領域廣泛套用，非常適合破碎各種軟、中硬礦石。進行粗碎、中碎、細碎作業。
工作原理
本機器是一種利用衝擊能來破碎物料的破碎機械。當物料進入板錘作用區時，受到板錘的高速衝擊而破碎，並被拋向安裝在轉子上方的反擊裝置上再次破碎，然後又從反擊襯板上彈回到板錘作用區重新破碎。此過程重複進行，直到物料被破碎至所需粒度，由機器下部排出為止。調整反擊架與轉子架之間的間隙可達到改變物料粒度和物料形狀的目的。本機在反擊板後採用彈簧保險裝置，當非破碎物進入破碎腔後，前後反擊架後退，非破碎物從機內排出。
歐版系列反擊破的特點
1、採用世界級的製造工藝，選用最高端的製作材料。
2、重型化的轉子設計，以及嚴格的檢測手段，保證高質量的轉子。
3、軸承座採用整體式鑄鋼結構。
4、獨特的板錘固定裝置，使得板錘的可靠性更高。
5、改進的調整裝置，減少了停機和檢修的時間。
6、自帶的開頂裝置，可迅速地完成錘頭等易損件的更換。
7、選用軸承規格更大、承載能力更高。
8、對轉子進行分析確保穩定可靠。
常見故障及排除方法
故障內容可能產生的原因排除方法
1振動異常1.1物料過大1.1檢查進料尺寸
1.2磨損不均1.2更換錘頭
1.3轉子不平衡1.3校平衡、配重
1.4基礎處理不當1.4檢查地腳及基礎並緊固、加固
2軸承發熱2.1軸承缺油2.1及時加油
2.2加油過多2.2檢查油位
2.3軸承損壞2.3更換軸承
2.4上蓋過緊2.4調節螺栓、鬆緊適度
3出料粒度大3.1錘頭磨損3.1調頭或更換
3.2錘頭與反擊板間隙大3.2調整間隙為15-20mm
3.3進料粒度大3.3控制大料
4皮帶翻轉5.1皮帶磨損5.1更換三角帶
5.2皮帶輪裝配問題5.2調整在同一平面
5.3三角帶內在質量5.3更換
技術參數
二腔
| 型號 | 規格 （mm） | 進料口尺寸 （mm） | 最大進料粒度 （mm） | 處理能力 （t/h） | 裝機功率 （kw） | 重量 （t） | 外形尺寸 （mm） |
| PFW1210II | Φ1150×960 | 1100×1030 | 400 | 90-160 | 90-110 | 17 | 2400×1870×2550 |
| PFW1214II | Φ1150×1400 | 1100×1430 | 500 | 130-200 | 132-160 | 22 | 2400×2310×2550 |
| PFW1315II | Φ1300×1500 | 1200×1530 | 600 | 180-320 | 160-200 | 29 | 2700×2570×2800 |
| PFW1318II | Φ1300×1800 | 1200×1830 | 700 | 240-400 | 200-250 | 34 | 2700×2870×2800 |
| PFW1415II | Φ1400×1500 | 1300×1530 | 700 | 300-480 | 200-250 | 38 | 2900×2700×3000 |
三腔
| 型號 | 規格 （mm） | 進料口尺寸 （mm） | 最大進料粒度 （mm） | 處理能力 （t/h） | 裝機功率 （kw） | 重量 （t） | 外形尺寸 （mm） |
| PFW1210Ⅲ | Φ1150×960 | 570×990 | 250 | 70-140 | 90-110 | 15 | 2550×1870×2100 |
| PFW1214Ⅲ | Φ1150×1400 | 570×1430 | 250 | 90-190 | 132-160 | 19 | 2550×2310×2100 |
| PFW1315Ⅲ | Φ1300×1500 | 625×1530 | 300 | 150-280 | 160-200 | 25 | 2960×2570×2380 |
| PFW1318Ⅲ | Φ1300×1800 | 625×1830 | 300 | 220-350 | 200-250 | 30 | 2960×2870×2380 |
| PFW1415Ⅲ | Φ1400×1500 | 800×1530 | 300 | 280-350 | 200-250 | 33 | 3120×2650×2660 |
