根系分析系統
儀器型號:GXY-A型

簡介概述:

根系分析系統又稱為GXY-A根系圖像分析儀、根系圖像分析系統、植物根系圖像監測分析系統,按成像方式不同,可分為對原位根系圖像的分析儀,以及對洗根後的根系圖像分析儀。一般都要求可分析根系的長度、直徑、面積、體積、根尖數、分叉數、根交叉數等。專業些的根系分析系統,還可分析植物根系的主側根拓撲形態關係、連線關係,以及根尖部位的色彩變化,以便進行根系形態和構造研究。最新的根系分析系統應具備大批量圖像的全自動分析特性,用戶可對自動分析結果進行局部的互動編輯修正,以確保數據的科學性。對原位根系圖像,因根系與土壤的顏色可能非常接近,故國內外均採用圖像中根系目標的自動增強後,以互動引導的方式進行標記分析的。另外,還有引入分形維數,以及直方圖投影來進行根系整體生物量分析的。根系分析的最新技術還可分析根瘤菌體積在根系中的占比,以客觀確定根瘤菌體的貢獻量。

系統功能特點:

1、人工輔助修正:圖像可放大縮小和局部觀察。
2、統計效果監視:監視和修正植物對象分析的精度。
3、自動雜質剔除:根據尺寸等方面的區別,進行自動雜質剔除。

輔助測量功能:

1、尺寸標定:自帶標定功能,實現半自動的尺寸標定,XY向可分別標定修正。
2、長度測量:具有跟隨放大鏡功能,通過滑鼠拖動精確測量。
3、數據導出:分析圖像、分布圖、結果數據可保存,分析結果輸出至Excel表,可輸出分析標記圖。

技術參數:

1、根總長;

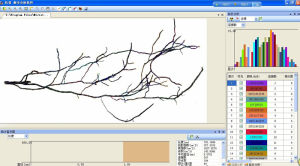

GXY-A根系分析系統GXY-A根系分析系統

2、根平均直徑;
3、根總面積;
4、根總體積;
5、根尖計數;
6、分叉數;
7、交叉數;
8、根直徑等級
9、可不等間距地自定義分段直徑,自動測量各直徑段長度、投影面積、表面積、體積等,及其分布參數;
10、根尖段長分布;
11、能進行根系的顏色分析,確定出根系存活數量,輸出不同顏色根系的直徑、長度、投影面積、表面積、體積;
12、能進行根系的分析,自動確定根的連線數、關係角等,可單獨自動分析主根或任意一支側根的長度和分叉數等;
13、可單獨顯示標記根系的任意直徑段相應各參數(分檔數、檔直徑範圍任意可改);
14、能進行根的分叉裁剪、合併、連線等修正,修正操作能回退,以快速獲得100%正確的結果。精度:根長≤±1%;面積:優質圖像質量時<1%,標準圖像質量時≤3%;
15、可兼做針葉面積、體積測量,以及棉纖維粗細、長度測量。
系統測量圖片

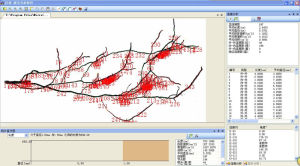

根系分析測試圖根系分析測試圖

根系分析測試圖根系分析測試圖
