書刊無線裝訂熱熔膠
熱熔膠分為很多種類例如：家具熱熔膠——用於木器、家具貼合木邊、PVC、三聚氰胺樹脂等。適用於各種直線封邊機、曲線封邊機，軟成型封邊機，後成型封邊機等。
包裝熱熔膠——用於自動紙箱、紙盒包裝製作、食品包裝、軟包裝、醫用包裝、瓶罐標籤等。
書刊裝訂熱熔膠——用於書刊、無線裝訂等。
皮鞋定型熱熔膠——用於皮鞋定型等。
膠合板熱熔膠——用於木地板製作、膠合板拼接等。
壓敏熱熔膠——用於製造婦女衛生棉。
膠槍熱熔膠 ——用於棒狀熱熔膠槍用、粘合各種工藝品等。
熱縮套管熱熔膠——用於通信電纜塑膠熱縮套管、石油套管等熱縮材料（PE、PP、PVA、PVC…）的粘接。
服裝襯布熱熔膠——用於服裝領襯、腰襯等的粘接。
這裡重點介紹書刊無線裝訂熱熔膠
顏色大致分為：乳白色，透明，淺黃色，米白半透明，深黃色。
書刊熱熔膠按用途分為兩種：邊膠，背膠。
邊膠：粘封面，普遍需要比背膠軟，顏色要求不高。粘性要求高。
背膠：顏色要求稍高一些。以及硬度要求大一些。

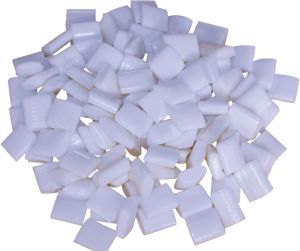

按形狀：圓柱顆粒，圓顆粒，塊狀這三樣居多。
普遍來說，書刊裝訂熱熔膠越偏黃，其粘性越強。
不同型號的熱熔膠對應使用的溫度不一樣，以東莞市安托熱熔膠產品來舉例：
安托印刷包裝材料有限公司書刊裝訂熱熔膠的一部分產品
| 型號 | 軟化點 | 熔融粘度 | 抗拉強度 | 伸長率 | 適用範圍 | 單機使用溫度 | 聯動機使用溫度 |
| 1HA-300 | 82±5 | 4.0±0.5 | >4 | >300 | <80G膠版紙背膠 | 155±5 | 160±5 |
| 1HF-302 | 82±5 | 5.0±0.5 | >4 | >500 | <157GJ膠銅混裝紙 | 165±5 | 165±5 |
| 1HE-303 | 95±5 | 5.0±0.5 | >4 | >500 | <250G銅版紙背膠 | 170±5 | 175± |
| 1HS-305 | 76±2 | 2.2±0.5 | <200G,邊膠 | 130±5 | 150±5 | ||
| 1HC-304 | 76±2 | 3.0±0.5 | <300G銅版紙邊膠 | 145±5 | 160±5 | ||
| 就不一一 | 例子了， | ||||||
| GS-60 | 高速膠 | ||||||
| LE-801 | 筆記本膠，可180°打開不掉頁 | 這種膠使用不用打槽，輕微銑背即可 | |||||
普遍聯動機使用的溫度要較單機使用的偏高。
LE-801系列是一種比較優質的膠水，用量是普通背膠的一半，但是粘性極好。用這種膠可以告別再次包封面的程式。
按膠訂速度分類
為保證書籍的裝訂速度，應按不同的機速選用不同類型的熱熔膠。熱熔膠按膠訂速度分三種：低速膠訂熱熔膠（3600本/小時左右）、中速膠訂熱熔膠（8000本/小時左右）和高速膠訂熱熔膠（10000本/小時左右）。 熱熔膠的開放時間和固化時間與膠訂的速度有著密切的關係。開放時間是指熱熔膠塗到一個被粘物上後，與另一個被粘物粘合相距的時間。開放時間表示兩個被粘物必須在規定的時間內完成粘接，這樣才能保證粘結強度。低速機選用的開放時間是15～20秒，中速機為5～10秒，高速機2～7秒。熱熔膠的固化時間，是指封面和書芯在規定時間內粘合後，要經過一定時間的冷卻，才能翻動加壓，這段時間稱為固化時間。如果熱熔膠還沒有固化、定型就翻動或裁切，書背就會變形，裁切時熱熔膠粘在刀片上，影響產品質量。使用時應根據傳送帶的長度、輸送速度、季節變化等合理選用。熱熔膠固化時間一般為3～5分鐘。 2）按紙張分類 可分為銅版紙用和一般紙用熱熔膠。使用不同類型紙張，要選用相對應的熱熔膠，因為紙張表面光潔度、滲透性、導熱性是不同的。 3）按膠訂用途分類 分為側膠和背膠。作側膠用的熱熔膠流動性好，粘度低，開放時間、固化時間長，粘接強度高。書本側膠要求達到薄而均勻、粘結牢固，才能保證書本的質量和裁切要求。兩種膠不能用錯。 4）按膠的顏色分類 另外，如果屬同一檔次的產品，黃膠優於白膠（但說明書普遍要求膠水要白）。302系列膠水能滿足粘度，硬度和兼顧顏色。
正確使用熱熔膠的注意事項：
a書紙鋸口深度1.2~1.5mm，間距4~6mm
膠版紙，塗料紙鋸口深度在1.2~2.0mm，間距4~6mm。
b冬季可以當提高膠爐的工作溫度約為10~20℃，以減少環境變化對粘接效果的影響。
c使用溫度下的膠水不宜超過24個小時，以防止老化。顏色加深，任何膠水加溫久了會漸漸變黃。
d生產暫停時，應將溫度降低20~30℃。
e加熱爐應定期清理，以免長期受熱碳化，使用溫度不得超過200℃。
f鍋爐的溫度應定期校正
產品貯存：
常溫乾燥陰涼地方，非危險品
基本構成：
各種不同樹脂，增粘劑，乙烯和醋酸乙烯在高溫高壓下共聚而成的
如有熱熔膠以及熱熔膠裝機器的疑問請致電：1392
5860276 陳 先 生
書刊裝訂熱熔膠發展形勢
中國熱熔膠先鋒生產商——ATOFIMA安托熱熔膠公司日前表示，未來幾年全球熱熔膠需求增速將超過產能增長速度，從而推動熱熔膠裝置開工率升高，預計2010-2011年世界熱熔膠開工率達到90%左右。德國漢高化學公司副總裁Gary 在巴塞隆納最近召開歐洲熱熔膠年會上表示，全球熱熔膠開工率已由2004年的90%以上降低至目前的87%-88%水平，預計未來市場將進一步轉好，未來5年需求增速平均為2.8%/年，而供應增速僅為1.9%/年。目前世界熱熔膠產能已由2005年的400萬噸/年增加至2530萬噸/年，且主要集中在中國，據估計中國熱熔膠產能已達75萬噸/年。
去年亞洲和歐洲鈦白粉價格相對穩定，去年美國鈦白粉價格上漲了10%-16%，今年一季度亞洲市場交貨價格為3600~6000美元/噸
近年來能源和原材料價格上漲，同時世界已開發國家鈦白粉已進入產品成熟期，投資增產的可能性不大，預計今後幾年的年均增長率將僅為1.4%。這使得跨國公司都把未來熱熔膠的發展希望寄托在亞洲，特別是中國。
實際上，熱熔膠生產已經開始向中國轉移。目前，在中國浙江、廣東、江蘇等地都有正在建設的大型熱熔膠項目，預計都將在2010年前後建成投產。這些項目的投資商分別來自美、日、澳，等國家和地區，也包括台商在列。生產工藝比較先進的書刊無線裝訂產能將會有顯著增長。這使得中國生產的熱熔膠產品品質大幅提高。
目前全球熱熔膠市場需求一直在增加，主要需求來自亞洲，尤其是中國，隨著建築和塗料市場的發展，需求量快速增加，增長率高於全球，保持在兩位數，預計增長幅度10%～15%。
