智慧型IC卡梯控系統

智慧型IC卡梯控系統

2) 1) 2)

梯控系統硬體功能

1.基本功能能自動識別IC卡的類別和許可權,防止無卡人員非法使用電梯,控制器一旦有硬體和軟體故障,可立即使電梯自動恢復為自由狀態,可按選層鈕乘梯與電梯的消防緊急開關實現聯動的功能
獨特的內嵌式密碼鍵盤,代替IC卡操作。住戶可自行修改密碼,無須管理人員參與,減少煩瑣的管理工作,增加安全性
2.管理功能
系統管理:設定系統管理人員和操作人員許可權。
發卡管理:IC卡初始化、換卡、補卡、黑名單、掛失等。
許可權設定:設定持卡人樓層許可權。
時段設定:時間、日期、節假日等進出電梯許可權設定
電梯開放使用時段:按時段切換到非IC卡控制狀態
樓層開放時段、某個IC卡的有效時段
3.記錄功能
控制器記錄每次操作(包括卡號、刷卡時間、登記樓層等信息)
該記錄可通過採集器或聯網在管理中心計算機上讀出,並可按時間、電梯號、特定持卡人等進行檢索查詢,並自動生成各種綜合管理報表
4.一卡通功能
採用標準非接觸IC卡,可與停車場、會所消費、門禁考勤等系統共用一張IC卡,構成真正意義上的一卡通。
共同使用一個一卡通管理中心,在一個平台上實現一卡通管理。
可採用旺龍公司整體集成一卡通;
如已有其他公司IC卡系統,只需預留相應分區,並提供卡片密鑰,即可實現電梯一卡通;
5.擴展功能
支持消防聯動、BA聯動;
支持樓宇對講系統智慧型聯動開放業主對應樓層電梯許可權功能;
更多的根據客戶要求增加其它一卡通子系統的擴展;
6.系統特點
系統IC卡控制設備安裝於轎箱內或轎頂,聯動信號採集設備安裝於梯井內或樓宇弱電豎井內;
脫機、聯網兩種管理模式,自帶RS485接口,可通過網路或數據採集器與電梯管理電腦進行數據上傳、下載等;鑒於系統的施工和檢修方便,此項目為脫機模式
主機板配有RS232通訊接口,管理電腦可通過數據採集器與系統進行數據通訊。
對講聯動型IC卡控制器與電梯本身系統採用無源觸點連線,兩者完全隔離,保證兩者運行互不干擾。
配合軟體、數據採集器等選配設備使用,可以實現黑名單管理功能,防止卡片遺失被非法使用者拾到後非法使用。
時間段限制:靈活設定刷卡使用時段(即IC卡控制時段)和不刷卡使用時段(即開放使用時段),可針對樓棟、電梯號、某個電梯樓層進行個性化設定,二者功能過時間段後會自動轉換。
刷卡直達:刷卡直接登記,無需按鍵,彰顯智慧型,卡片內只有一個樓層許可權的用戶,可以實現刷卡直達功能。
密碼鍵盤:行業內唯一密碼鍵盤讀頭,針對忘帶卡的業主,增加了一項按密碼鍵盤使用電梯功能,每個樓層對應不同的密碼,每層可根據需要按戶由業主設定不同的密碼,密碼的設定與修改由業主自已完成,無需通過物管處,用戶只要記住對應樓層的密碼並輸入,該樓層按鈕將被自動激活。對講主機聯動呼梯(此功能可選):對講機通過嵌入式門禁(此門禁必須提供兩路無源開關量輸出),可實現刷卡開單元門禁鎖的同時,對講分機會給電梯1個信號(該信號為無源乾觸點信號,對講機廠家提供)聯動電梯外呼按鍵,同時激活電梯外呼上行按鍵使電梯自動運行至1樓。

梯控系統設備安裝方式

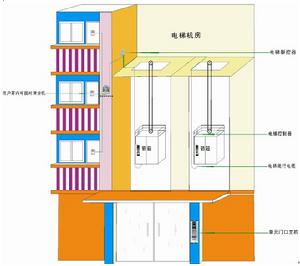

IC卡電梯控制器安全於轎箱頂,IC卡電梯讀卡器安裝於轎內操作箱COP面板適當位置,為了方便用戶刷卡和輸入密碼,讀卡器安裝一般安裝於轎箱內底至操作面板1.2~1.4M之間。(若電梯為非並聯,即每台都獨立運行,則無需群控器,樓層信號採集器直接連線電梯控制器。)安裝示意圖如下:

梯控系統使用模式

1、對於業主:住戶在嵌入式門禁上刷卡通過後呼梯,進入電梯後刷卡,相應樓層按鈕點亮,直接到達用戶所住樓層。 住戶在忘帶卡的情況下,通過在讀卡鍵盤上輸入指定樓層號和密碼,也可進入指定樓層。(詳見業主使用流程)
2、對小區物管:可配置1張可到所有(或部分)樓層的卡,進梯刷卡後,再按某樓層鍵,即可。
3、對於訪客:無需刷卡和密碼就可實現乘梯,訪客通過樓宇對講接通住戶分機,住戶確認訪客身份後,通過對講分機按開鎖鍵開單元大門,訪客進門呼梯,當電梯下到1層時;訪客直接進梯後按下住戶所住樓層的按鍵,則登記啟動電梯直達該住戶所在樓層,而其他未授權的樓層,訪客無法按鍵登記。(詳見訪客使用流程)
4、住戶互訪:
1)如果樓宇對講系統本身可實現分機之間的互訪,則可以使用樓宇對講系統互通來實現。
使用方式為:A業主可在家中使用對講系統呼叫B業主,雙方通話後,B業主按下開鎖鍵開通所在樓層的電梯許可權,A業主按電梯外呼按鍵呼梯,進電梯後,按下B業主所在的樓層按鍵即可到達B業主樓層。(詳見業主互訪使用流程)
2)由業主提供密碼的方式實現。
3)管理員用接待卡開放指定樓層的訪問許可權來實現。
5、地下停車場:對於非住戶,通過設定,使其只可到達地面樓層,不能進入住戶層和地下停車場;
6、頂層觀光:對於非住戶,可通過設定使其只可到達觀光樓層,不能進入住戶層;
7、特殊情況:由於IC卡系統可實現與消防信號的聯動,故啟動消防信號後,IC卡控制系統自動脫離電梯,以確保電梯在緊急情況下的緊急使用。

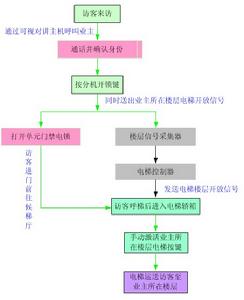

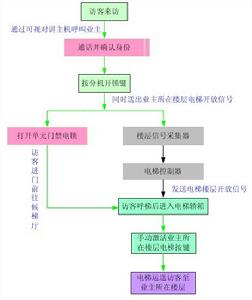

訪客使用流程

梯控系統參數

1)使用DC 24V±10%/5A單電源工作,主控板最大工作電流<500mA;擴展板最大工作電流<200mA
2) 主控板帶16路乾觸點輸出;每一擴展板可帶8路乾觸點輸出、可控制8層樓,每個主控板最多可接4個擴展板。
3) 每個觸點的輸出特性為:導通電阻小於5Ω;截止電阻大於10MΩ;
4) 輸出驅動能力為:AC 125V 0.3A
DC 110V 0.3A
DC30V 1A
5) 使用環境:溫度: 0--60℃
相對濕度:20%--90%不結露;
6) 儲存環境:溫度: -10--90℃
相對濕度: 20%--90%不結露;
7) 系統使用非接觸式IC卡,典型操作時間0.2秒;
8) RS232/RS485外部通訊接口,傳輸格式9600bps,8,N,1。
2.IC卡電梯讀卡器技術參數
IC卡電梯讀卡器作為IC卡電梯控制系統中必配重要組件,旺龍公司依照行業相關規定結合自身從事IC卡電梯控制系統多年的經驗,自主研發出了擁有國家外觀專利保護的IC卡電梯讀卡器,其功能全部,外觀新穎,與電梯系統配套使用,彰顯尊貴品質。
1) 產品型號:ITL-DT0200A(密碼型) OR ITL-DT0200B(普通型)
2) 外觀尺寸:L94*W65*35H;
3)工程開孔尺寸:L90*W58

密碼型讀卡器密碼型讀卡器
4) 工作電壓:DC24V 電梯控制器供電;
5) 使用環境:溫度: 0--60℃相對濕度: 20%--90%不結露;
6) 儲存環境: 溫度:-10--90℃相對濕度: 20%--90%不結露;
7) 適用卡片: 系統使用非接觸IC卡,典型操作時間0.2秒;
8) 讀卡距離:≤5cm 識別非接觸IC卡
普通型讀卡器普通型讀卡器
與電梯控制器配套使用,達到選層使用電梯,密碼型讀卡器支持手動輸入合法密碼進行選層操作,支持卡片密碼修改。

功能介紹

系統設定功能:包括電梯控制器連線埠設定、控制器數量設定、控制器號設定、控制器號名稱設定和安裝位置設定等。
1) 電梯管理功能:
設定樓層控制表:允許用戶設定或修改電梯發卡樓層號與電梯硬體接線號對應關係。
初始化控制器:初始化後的控制器內的主密鑰、通信數據、參數設定將全部清除。
2) 電梯操作功能:
下載系統時間:用於校準控制器機內運行時間。
下載/清除黑名單:對控制器下載和清楚黑名單操作。
下載開放時區:對控制器下載常開放時間表,下載後,當電梯系統時間運行在時間段期間則電梯自動處於常開狀態,當電梯系統時間運行在時間段外則電梯自動恢復原來關閉狀態,用戶必須刷卡或使用預設密碼才能通行。
下載樓層表:下載電梯樓層-電梯接線板對應表,默認系統為樓層號與電梯接線板號一一對應。
讀取運行記錄:用於讀取所選擇電梯控制器的通行記錄。
下載節假日組:節假日組用於設定某日期,在開放時區表中,所設定的節假日開放時間段內,電梯控制器實現開放狀態,否則電梯控制器處於關閉狀態,而節假日時間段生效後,對應的該星期設定的開放時區有效。
3) 系統數據備份和恢復功能:
用於備份系統用戶通行記錄及相關設定參數;恢復當系統數據損壞時的最後備份數據,主要是用戶通行記錄和設定。
4) 查詢管理功能:
含通行記錄查詢、用戶資料查詢、系統運行日誌查詢、IC卡檢測。支持電梯收費功能。
