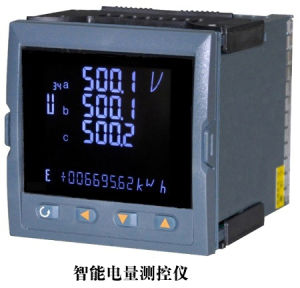

智慧型電量測控儀
按照採集電量性質分為交流和直流兩大類。交流類產品主要針對單相和三相電網的全部電參數進行測量，同時該產品還具有可程式功能，變送輸出功能，RS485通訊、開關量輸出控制功能以及電能脈衝輸出功能。直流類產品主要針對直流電壓、電流進行多通道的採集並以通訊方式上報。產品通過CE和電磁兼容認證，精度高，穩定性強。已廣泛套用於工業自動化系統中工業信號的線上顯示與控制以及工業三相供電參數的檢測。
智慧型電量測控儀技術參數
◆ 多電量測量 ◆ 電能計量 * 頻率*相電流、平均相電流（RMS） 計量四象限電能，掉電不丟失 * 相電壓、平均相電壓（RMS） * 正有功電能 * 線電壓、平均線電壓（RMS） * 負有功電能 * 各相有功功率、總有功功率 * 正無功電能 * 各相無功功率、總無功功率 * 負無功電能 * 各相視在功率、總視在功率 * 各相功率因數、平均功率因數 ◆ 數據採集 * 採用RS485數字通訊接口採集所有數據，支持 MODBUS規約 * 提供上位機演示程式以方便用戶編寫上位機程式 ◆ 監視 * 有4個LED指示燈對工作狀態進行監視：運行/電能脈衝/通訊傳送/通訊接收 ◆ 可程式 * 接線方式：3相4線/3相4線衡/3相3線/3相3線平衡/1相3線/1相2線，默認3相4線 * 通訊參數： ☆ 本機地址：1～247，出廠默認：1 ☆ 波特率：1200/2400/4800/9600/19200 出廠默認：9600
注意事項
* 為避免發生危險，請按照設備上的圖檢查接線； * 接線請使用轉接端子，電壓迴路使用有保險管的電壓型 端子，電流迴路用電流型端子； * 請確保按標籤所示正確接入工作電源, 電網頻率：50/60Hz； * 輸入端子上承受的最大線電壓低於650V或相電壓低於 400V,最大電流低於6.5A。
概述
LF3000系列智慧型電量測控儀表按照採集電量性質分為交流和直流兩大類。交流類產品主要針對單相和三相電網的全部電參數進行測量，同時該產品還具有可程式功能，變送輸出功能，RS485通訊、開關量輸出控制功能以及電能脈衝輸出功能。直流類產品主要針對直流電壓、電流進行多通道的採集並以通訊方式上報。產品通過CE和電磁兼容認證，精度高，穩定性強。已廣泛套用於工廠自動化系統、機械系統、工業自動化系統中工業信號的線上顯示與控制和工業三相供電參數的檢測以及電源系統參數的測控中。
舉例
LF3030交流電量智慧型測控儀
LF3030系列智慧型交流電量測控儀可測量單相和三相電網的全部電參數，具有變送輸出，開關量輸入、輸出和電能脈衝輸出功能。產品通過CE和電磁兼容認證，安全、精度高，穩定性強。
LF3030交流電量智慧型測控儀LF3030系列交流電量智慧型測控儀可測量三相供電以下參數
*各相相電流、平均相電流；
*各相相(線)電壓、平均相(線)電壓；頻率；各相有功功率、總有功功率；各相無功功率、總無功功率；
*各相視在功率、總視在功率；
*各相功率因數、平均功率因數；
*某一時間段的各相電流、總有功功率、總無功功率、總視在功率最大值；
*每相電流、電壓3-19次諧波分量從RS485讀出；
*正、負有功電能，正、負無功電能
注意事項
*儀表在初次安裝時應作好以下工作，以保證維護儘可能方便
*電壓輸入迴路和輔助電源必須接入合適的保險絲
*應提供一個CT短接盒，這樣使儀表的電流輸入不連線時，不會使CT開路
*電氣連線線要求：電流輸入線用2.5㎜2多股阻燃銅線，電壓輸入線、電源線用1.5㎜2多股阻燃銅線，RS-485通訊用1.0㎜2禁止雙絞線
特別提示
Lf3030模組可與以下功能模組相連線實現多種不同功能，這些模組功能及使用方法請參照相關使用說明。或登錄我公司網站下載相關說明資料。
*通訊模組LF3030-485可實現RS485通訊，通訊協定為
ModbusRTU
*開關量輸入/輸出模組LF3030-K2
二路開關量輸入，可以累計脈衝數
二路繼電器輸出，可遙控或自控或報警
*模擬量輸出模組LF3030-A20
二路模擬量DC4-20mA變送輸出
*電能脈衝輸出模組LF3030-E2
有功電能和無功電能脈輸出功能
