一、產品特性
1
2、兩種方式同步顯示絕緣阻值。機械指針採用超薄型張絲結構抗震能力強。機械指針的採用可容易觀察絕緣電阻的變化範圍，點陣液晶屏的採用可指導用戶操作儀表並可精確得出測量結果。
3、機械錶頭與液晶屏合二為一。雙刻度顯示，量程自動轉換。彩色刻度易於讀識，並有LED顯示相應色彩。
4、採用嵌入式工業單片機和實時操作軟體系統。自動化程度高、抗干擾能力強，儀器可自動計算吸收比和極化指數，無須人工干預。
5、操作界面友好，各種測量結果具有防掉電功能，可連續存儲20次的測量結果。
6、儀表產生高壓時，有提示音輸出。
7、內置殘留高壓放電電路，測試完畢可自動放掉被測設備上的殘留高壓。
交直流兩用，配置可充電池和交流適配器。
儀表採用攜帶型設計，便於野外操作。
10、高壓短路電流≥3mA，是測量大型變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
二、技術指標
表1：BC20系列智慧型雙顯絕緣電阻測試儀技術指標
| 型 號 | BC2010 | ​ | |||
| BC2000 | |||||
| 輸出電壓 | 500V DC | 1000V DC | 2500V DC | 5000V DC | |
| 精 度 | 溫 度 | 23℃±5℃ | |||
| 絕緣電阻 | 1MΩ～20GΩ ±5% | 2MΩ～40GΩ ±5% | 5MΩ～100GΩ ±5% | 10MΩ～200GΩ ±5% | |
| 輸出電壓 | 4MΩ～20GΩ 0～+10% | 8MΩ～40GΩ 0～+10% | 20MΩ～100GΩ 0～+10% | 40MΩ～200GΩ 0～+10% | |
| 高壓短路電流 | ≥3mA | ||||
| 工作電源 | 8節AA型充電電池，外置充電適配器 | ||||
| 工作溫度及濕度 | -10℃～40℃，最大相對濕度85% | ||||
| 保存溫度及濕度 | -20℃～60℃，最大相對濕度90% | ||||
| 絕緣性能 | 電路與外殼間電壓為1000V DC時，最大2000MΩ | ||||
| 耐壓性能 | 電路與外殼間電壓為2500V AC時，承受1分鐘 | ||||
| 尺 寸 | 230mm×190mm×90mm (L×W×H) | ||||
| 重 量 | 2KG | ||||
| 附 件 | 測試線一套，說明書，合格證，充電適配器，電源線 | ||||

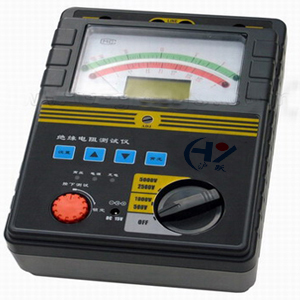

三、儀表結構
1、儀表結構說明（表2）
| 表2：結構圖說明 | ||
| 序號 | 名 稱 | 功 能 |
| (1) | 地端（EARTH） | 接於被試設備的外殼或地上。 |
| (2) | 線路端（LINE） | 高壓輸出連線埠，接於被試設備的高壓導體上。 |
| (3) | 禁止端（GUARD） | 接於被試設備的高壓護環，以消除表面泄漏電流的影響。 |
| (4) | 雙排刻度線 | 上檔為綠色（ GΩ檔）： 500V/0.2GΩ～20GΩ（刻度讀數×1）； 1000V/0.4GΩ～40GΩ（刻度讀數×2）； 2500V/1 GΩ～100 GΩ（刻度讀數×5）； 5000V/2GΩ～200 GΩ（刻度讀數×10）。 下檔為紅色（ MΩ檔）： 500V/0～400MΩ（刻度讀數×1）； 1000V/0～800 MΩ（刻度讀數×2）； 2500V/0～2000 MΩ（刻度讀數×5）； 5000V/0～4000 MΩ（刻度讀數×10）。 |
| (5) | 綠色發光二極體 | 發光時讀綠檔（ GΩ檔）刻度。 |
| (6) | 紅色發光二極體 | 發光時讀紅檔（ MΩ檔）刻度。 |
| (7) | 機械調零 | 調整機械指針位置，使其對準∞刻度線。 |
| (8) | 波段開關 | 可實現輸出電壓選擇，電源開關功能 |
| （9） | 充電插孔 | 輸入為直流15V，供應充電及儀表工作電源 |
| (10) | 測試鍵 | 按下開始測試，按下後如順時針鏇轉可鎖定此鍵， 在數據查詢狀態此鍵作為確認鍵使用。 |
| （11） | 狀態顯示燈 | 可顯示高壓輸出，電源工作狀態，充電狀態等信息 |
| （12） | 按 鍵 | 設定鍵：在未按測試鍵之前按下此鍵可調閱歷史測試數據； 上 鍵：按下此鍵可向前翻閱數據或修改數據； 下 鍵：按下此鍵可向後翻閱數據或修改數據； 背光鍵：按下此鍵可點亮液晶顯示屏背光，並在1分鐘之內自動熄滅。 |
四、使用方法
1準備工作注意：當第一次使用儀表時，需充電6小時。否則儀表不能正常工作。充電方法詳見“電池充電”的相關內容。
1、試驗前應拆除被試設備電源及一切對外連線，並將被試物短接後接地放電1min，電容量較大的應至少放電2min以免觸電和影響測量結果。
效驗儀表指針是否在無窮大上，否則需調整機械調零螺絲(7)。
注意：在調整機械調零螺絲時，左右調整量為半圈。
用乾燥清潔的柔軟布擦去被試物的表面污垢，必要時先用汽油洗淨套管的表面積垢，以消除表面漏電電流影響測試結果。
將帶高壓測試線（紅色）插入（2）LINE端，另一端探針或探鉤接於被試設備的高壓導體上，將測試線（綠色）插入（3）GUARD端，另一端接於被試設備的高壓護環上，以消除表面泄漏電流的影響（詳見“禁止端的使用方法”相關內容。將另外一根黑色測試線插入地端（EARTH）（1）端，另一頭接於被試設備的外殼或地上。
注意：在接線時嚴禁將LINE與GUARD短路，以免發生過載現象！
1、轉動波段開關（8）選擇需要的測試電壓，這時如果電源正常則電源指示燈（11）應發綠光，如欠壓則發紅光。
2、儀器開始自檢，液晶螢幕上出現操作提示。
3、按動上鍵或下鍵（12）可選擇測試編號。（編號反黑）如不選擇編號可進入下一步操作，編號在該次測試完成後自動累加。
4、按下或鎖定測試鍵（10），開始測試。這時高壓狀態指示燈（11）發亮並且儀表內置蜂鳴器每隔1秒鐘響一聲，代表LINE端有高壓輸出。
警告：測試過程中，嚴禁觸模探棒前端裸露部分以免發生觸電危險！
6、儀表每隔一定時間發出提示音（15秒、1分鐘、10分鐘）。
7、根據所需要的測試結果（普通測試、吸收比測試、極化指數測試），鬆開測試鍵（10）。這時儀錶停止高壓輸出，並自動計算、顯示測試結果（各個時間狀態的電阻值、吸收比、極化指數）。按動上鍵或下鍵（12）可循環顯示本次測試結果（當前阻值、15秒阻值、60秒阻值、10分鐘阻值、吸收比、極化指數）。
注意：吸收比測試時間應大於1分鐘，極化指數的測試應大於10分鐘。每次測量的時間最長為10分鐘，10分鐘以後儀表會自動關閉高壓，並自動計算、顯示測試結果。
警告：試驗完畢或重複進行試驗時，必須將被試物短接後對地充分放電（儀表也有內置自動放電功能，不過時間較長）才能保證人身安全和下次測量的準確性！
8、需連續進行第二次測量時，再次按下或鎖定測試鍵（10），按4-6步驟執行。（儀表可連續進行20次測量，超過20次從第一次開始並覆蓋第1次的結果。每次測量結果都自動保存，以便日後調閱。）。
1、轉動波段開關在任意一電壓檔，此時電源接通。
2、在選擇測試編號狀態下，可按動設定鍵（12）進入查詢測試結果狀態。
3、按動上下鍵（12）來增加和減少測試結果的編號。（相應的編號反黑）。
4、選擇好編號後，按動測試鍵（10）可進入該編號的測試結果，按動上下鍵（12）可查詢該編號測試結果（當前阻值、15秒阻值、60秒阻值、10分鐘阻值、吸收比、極化指數）。
5、查詢完畢，按動設定鍵（12）返回準備測試狀態。
6、如需查詢再次查詢可再次按動設定鍵（12）。
在電力電纜等的絕緣測量或外界電磁場干擾時，為了消除表面漏電和外界電磁場的干擾而影響測量結果的準確度，在實際測量過程中，採用儀表的禁止端來消除漏電電流、禁止干擾。
對於兩節及以上的被試品，例如避雷器、耦合電容可採用圖5所示的接線進行測量。圖中將禁止端接到被測避雷器上一節法蘭上，這樣，由上方高壓線路等所引起的干擾電流由禁止端子禁止掉，而不經過測試主迴路，從而避免了干擾電流的影響。對最上節避雷器，可將其上法蘭接儀表地端（EARTH）後再接地，使干擾電流直接入地。但後者不能將干擾完全消除掉。
注意：當開機時，儀表電源狀態燈紅燈閃亮，表示電池電量快要耗盡，應立即充電。
1、儀表可採用交直流兩種方式供電，但在現場電源干擾較大或不穩定時，推薦使用儀表的內部電源供電。
2、首次使用儀表時，需充電6小時。否則儀表不能正常工作。
3、 充電電路採用專用智慧型充電管理模組，可自動停止充電並監視電池電量，在測試過程中如發現電源狀態指示燈紅燈閃亮表示電池電量快要用盡，需充電，但這時不影響儀表的正常使用。
注意：在充電之前，請確認交流輸入電壓範圍應為220VAC±15%，以免接錯電源造成不必要的損失。
4、將電源適配器的一端插入儀表電源插孔中（9），另一端接交流電源，充電指示燈紅燈亮，充電開始。
5、電池充滿後，充電指示燈綠燈亮，快速充電完成，這時可適當延長充電時間。
注意：儀表不使用時，應確保波段開關（8）處於關閉狀態(OFF)，長期不使用時需將電池充滿並從電池倉中拿出,以延長電池使用壽命。
注意：當儀表無法開啟電源時，需充電或更換電池或使用交流電源。
