概述

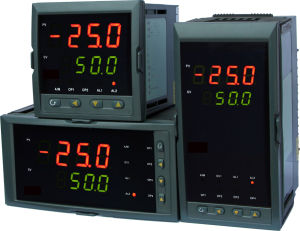

HAKK-4000智慧型操作器又稱智慧型手操器，作為調節器的配套產品，主要用於系統的投運或特殊情況下的手動調節以及在主機發生故障或維修時作為後備儀表進行操作。
HAKK-4000智慧型操作器可自動接系統（或調節儀）的給定信號和閥位的反饋信號，根據二者的偏差進行調節，輸出相應的控制量，並可取代小功率伺服放大器直接驅動閥門，可接在各種調節器或計算機控制系統之後作備用儀表，不對機組施加自動調節作用，僅能實現機組啟動、停機、併網後的能使機組帶上額定負荷，以及接受事故信號後能使機組自動停機的裝置。
功能特點
自動校準和人工校準功能； 自動到手動的無擾動切換；
可分別帶有一路模擬量控制輸出、一路開關量控制輸出；繼電器正轉、反轉控制及一路模擬量輸出， 適用於各種測量控制場合；
多重保護、隔離設計、抗干擾能力強、可靠性高；
良好的軟體平台，具備二次能力，可以滿足特殊的功能；
先進的模組結構，配合功能強大的儀表晶片，功能組合、系統升級非常方便
主要技術指標
基本誤差：0.5%FS或0.2%FS±1個字
分 辨 力：1/20000、14位A/D轉換器
智慧型操作器顯示方式：雙排四位LED數碼管同時顯示，上排顯示測量值，下排顯示閥位反饋值或輸出量
採樣周期:0.2S
報警輸出：二個報警繼電器輸出，對調節信號或閥位反饋信號報警，報警值、報警方式、靈敏度可
分別設定，繼電器輸出觸點容量AC220V/3A.
控制輸出：（1）繼電器正轉、反轉控制接點
（2）固態繼電器脈衝電壓輸出（DC12V/30mA)
（3）單相/三相可控矽過零觸發
（4）單相/三相可控矽移相觸發
（5）模擬量4-20mA、0-10mA、1-5V、0-5V控制輸出
通訊輸出：接口方式——隔離串列雙向通訊接口RS485/RS422/RS232/Modem波特率——300～9600bps內部自由設定；
饋電輸出：DC24V/30mA
電 源：開關電源85～265VAC 功耗4W以下
選型表
| 代 碼 | 說 明 | ||||||
| HAKK-4000 | 智慧型操作器 | ||||||
| 外型尺寸 | A | 橫式160×80×125mm | |||||
| A/S | 豎式80×160×125mm | ||||||
| B | 方式96×96×110mm | ||||||
| C | 橫式96×48×110mm | ||||||
| C/S | 豎式48×96×110mm | ||||||
| D | 方式72×72×110mm | ||||||
| 控制輸出 | L | 繼電器控制輸出 | |||||
| X1 | 4-20mA輸出 | ||||||
| X2 | 0-10mA輸出 | ||||||
| X3 | 1-5V輸出 | ||||||
| X4 | 0-5V輸出 | ||||||
| 通訊輸出 | P | 微型印表機 | |||||
| R | 串列通訊RS232 | ||||||
| S | 串列通訊RS485 | ||||||
| 供電電源 | 220VAC供電 | ||||||
| W | DC24V供電 | ||||||
| 調節輸入信號 | I1 | 電流信號：4-20mA、0-10mA | |||||
| V1 | 電壓信號：1-5V、0-5V、0-10V | ||||||
| 閥位反饋輸入信號 | I2 | 電流信號： 4-20mA、0-10mA | |||||
| V2 | 電壓信號：1-5V、0-5V、0-10V | ||||||
| Z | 電位器：0-2KΩ | ||||||
