昆明號驅逐艦

昆明號驅逐艦

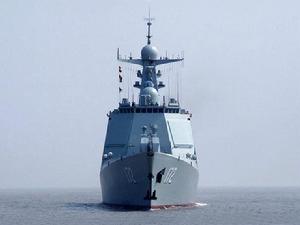

昆明號驅逐艦(英文:Kunming Destroyer,舷號:172),是21世紀初期中國研製建造的052D型驅逐艦首艦。

該艦為052C型的最新改良型,雷達、艦載武器配置與052C型有明顯不同。該艦是繼德國薩克森級護衛艦、荷蘭七省級護衛艦、丹麥伊萬休特菲爾德級護衛艦、日本秋月級驅逐艦、日向級直升機驅逐艦之後第六種配備四面主動相控陣雷達和通用垂直發射裝置的軍艦 。

昆明號驅逐艦於2012年8月28日在上海江南造船廠下水,2013年8月試航,2014年3月21日加入中國海軍 。

基本信息

發展沿革

昆明號驅逐艦 昆明號驅逐艦

昆明號驅逐艦(舷號:152),是中國052D型驅逐艦首艦 ,2012年8月28日在江南造船廠下水,2013年8月試航,2014年3月21日舉行入列儀式,正式加入人民海軍戰鬥序列 。

該艦採用了新型飛彈垂直發射裝置、大型有源相控陣雷達等設備。其滿載排水量7500噸,長155米,寬18米,吃水6.5米,最大速度30節。中國設計師決定為其配備CODOG新型動力系統,包括兩台QC208燃氣渦輪發動機(功率各37500馬力)和兩台MTU12V1163TB83柴油機(總功率超過1.3萬馬力),乘員280人 。

技術特點

總體布局

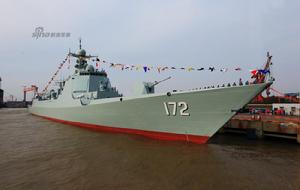

昆明艦艦首 昆明艦艦首

052D的基本船型與布局與052C相同,但細部構 型與裝備有相當顯著的變化。首先,原本的100mm艦炮被一座高度更高、隱身造型更完善的炮塔取代;根據炮身照片,這是中國參考現代級上AK-130 130mm 70倍徑艦炮而發展的國產版本。此外,船樓兩側向內收縮的角度更大,艦橋正面因而變窄,兩側安裝相控陣的斜面部位變大。052D改用新型號的相控陣,形狀趨近為正方形,沒有346型相控陣的弧形外罩,而且面積也更大;此種新相控陣在2012年6月首先在畢升號綜合試驗艦上曝光,由於取消了過去346型氣冷系統的外罩,顯示中國已經發展出配合主動相控陣系統的液冷系統(在天線內部實施冷卻) ;

由於液冷系統的冷卻能力較大,加上天線陣面加大,因此新相控陣的輸出功率與持續運作性能應優於346型雷達。052D的後艦體輪廓與構型與052C基本相同,但尾部船樓結構有較為明顯的變化,首先機庫從左側移到中間的位置,兩側增設與054A類似的封閉式小艇容艙;而用來承載517HA雷達八木天線的後桅桿也往前移,這是因為其後與機庫之間的位置設定了一組垂直發射系統,因而將517HA雷達前移,遠離飛彈噴焰 。

武器系統

新型火炮

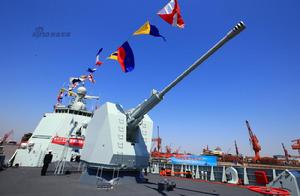

新型國產130mm艦炮 新型國產130mm艦炮

052D的國產130mm單管艦炮型號為H/PJ-45A,由鄭州機電工程研究所在2005年立項研製,是為H/PJ-38的改進型,技術基礎為俄羅斯AK-130艦炮,生產工作由內蒙第二機械製造廠負責。原AK-130炮身採用雙向供彈,而中國版則為了減輕重量與簡化結構,改為單向供彈。為了節省重量,中國版130mm艦炮在不影響結構強度的前提下,大量使用鋁合金組件。中國版130mm艦炮的全炮重量在50噸以上,具有隱身外型的炮塔採用玻璃纖維製造。原本AK-130單炮射速介於每分鐘10~40發,中國版性能應該類似。中國版130mm艦炮能使用與AK-130相似的榴彈、防空高爆彈等 。

新型垂髮

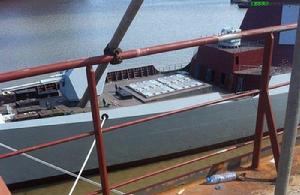

052D艦首四組八聯裝VLS 052D艦首四組八聯裝VLS

根據照片,052C改進型也以新型號的垂直發射系統取代原本海紅旗-9防空飛彈專用的轉輪型垂直發射系統,艦橋前方配置四組八連裝垂直發射系統,而機庫結構則裝置另外四組八聯裝垂直發射系統,因此總共有64單元。與先前供海紅旗-16艦載防空飛彈使用的熱射式垂直發射系統相較,052D的新垂直發射管同為方格狀,整體尺寸類似,但是取消了排焰道,將空間騰給飛彈發射管(海紅旗-9防空飛彈為冷發射式,不需要排焰道),因此每個飛彈發射槽的長、寬比原本增加。

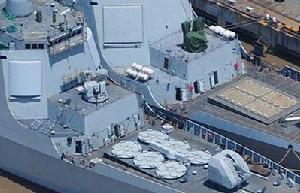

052C/D艦首對比 052C/D艦首對比

052D的新型垂直發射裝置是依照中國 國防科學技術委員會在2006年12月15日頒布、2007年5月1日實施的國家軍用標準GJB 5860-2006,即“水面艦艇飛彈通用化垂直發射裝置通用要求”設計的第一種通用、冷熱共用艦載垂直發射系統,能相容於冷發射的HHQ-9防空飛彈以及其他冷/熱射彈種。據說052D除了配備HHQ-9防空飛彈之外,還配備新開發完成、垂直發射的鷹擊-18超音速反艦飛彈,細節不詳,此外也不清楚是否正進一步將更多其他彈種整合入此型發射裝置中(例如火箭助飛制導魚雷、反艦巡航飛彈乃至對地巡航飛彈等) 。

其他改進

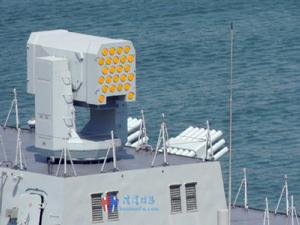

機庫上方的近防飛彈 機庫上方的近防飛彈

近程防禦武器系統方面,052D艦橋前 方仍維持一座730型30mm近迫武器系統,但機庫上方則改裝一座中國在2010年代新推出的HQ-10短程防空飛彈發射器,使用24聯裝構型。原本052C用來裝置反艦飛彈發射器的位置(機庫結構之前),052D則用來裝置四組八聯裝垂直發射系統 。

直升機庫 直升機庫

052D船樓尾部也有很多改進;原本052C將艦載小艇與收放裝置露天布置在側舷甲板,而052D則在直升機庫外壁兩側增設與054A類似的封閉式小艇容艙 ,將小艇收容於艙內;為了在尾樓兩側騰出空間布置小艇艙,機庫因而移到艦體中線上(原本052C在偏左的位置);而用來承載517HA雷達八木天線的後桅桿也往前移 ,這是因為其後與機庫 之間的位置設定了一組垂直發射系統,因而將517HA雷達前移,遠離飛彈噴焰 。052D直升機起降甲板下方系纜作業區的艙蓋也經過修改,原本052C艦尾兩側的舷梯艙蓋(讓人員或引水員登艦之用)為向下開啟, 而幾扇較小的側開系纜觀察窗則為向內開啟;而052D艦尾兩側舷梯艙蓋則改為向上開啟,幾扇側開系纜觀察窗改為向外開啟 。

性能數據

昆明號驅逐艦參考數據:

基本參數
排水量 標準6000多噸,滿載7000噸
艦長 156米
型寬 17.5米
吃水 6.5米
艦員 約280人
性能參數
航速 30節
續航力 4500~5500海里/18節
自給力/
動力系統
主機 2台QC-280型燃氣輪機(總功率約67000馬力)
輔機2台MTU 20V 956TB92型柴油機(功率2x10420馬力)
推進器雙軸、雙槳(五葉變距槳)、雙舵
艦電系統
雷達系統 3D多功能相控陣雷達系統(4×固定式陣列天線) 71H A波段2D長程對空監視雷達 64型(SR-64)X頻2D對空/對海搜尋雷達
聲吶裝備 SJD-9中頻主/被動艦殼聲納,TLAS-1型拖曳陣聲吶系統
電子對抗 H/RJZ-726型艦載電子對抗系統; 4×726-4 18聯裝干擾彈發射器
武器系統
主炮 1×H/PJ-45A 130mm 70倍徑艦炮
飛彈 8×八聯裝新型垂直發射系統(裝填防空飛彈、巡航飛彈與火箭助飛魚雷)
副炮 1 x 730型近程防禦武器系統 1 x 24單元 HQ-10滾體近防飛彈系統
反潛魚雷 2×三聯裝324mm 7424型魚雷發射器
艦載機1架卡-28反潛直升機 ,“魚叉”直升機輔助著艦系統
