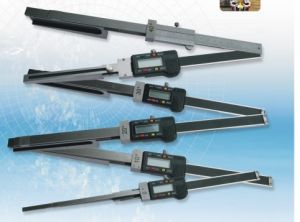

數顯楔形塞尺

數顯楔形塞尺

數顯楔形塞尺又稱“通流間隙測量尺”

數顯楔形塞尺又稱“通流間隙測量尺”;品牌:祥興,廠家:東莞市祥興儀器有限公司

性能:
1.用於氣輪機、水輪機等大型水泵的動靜間隙測量;2.LCD顯示
使用說明:
1.更換電池:按箭頭指示方向打開電池蓋,換裝電池,電池蓋蓋上後可鎖緊電池。
2.按鍵:a.“ZERO”:清零件,可在測量範圍內任何位置設定“0”位。b.“ON/OFF”:電源開關鍵。
3.使用前,鬆開止緊螺釘,平穩移動尺框,用清潔的軟布清潔塞尺上下側面。將游標尺向右推至最前端,使副尺與楔形塊合攏,將讀數置零。
4.該尺有五種規格供選擇:XG-1型0-10mm、XG-2型5-15mm、XG-3型10-20mm、XG-4型20-30mm、XG-5型30-40mm,
用戶可根據實際需求選擇相應的規格型號塞尺。
5.測量:測量時,塞尺插入楔形槽內,副尺端面應緊貼被測表面,並與底部表面保持垂直。
直接測量:1型塞尺(0-10mm)可以直接測量,顯示屏上直接讀出楔形槽開口測量數據;
加法測量:2型(5-15)、3型(10-20mm)、4型(20-30mm)、5型(30-40)塞尺測量時,首先將副尺與楔形塊端面對齊並置零,再測量工件。
顯示屏上顯示的數值+楔形塊上標註的數值(2型+5mm,3型+10mm,4型+20mm,5型+30mm)=實際測量數值。
例:顯示屏顯示測量數據值7.5mm,楔形上標註為+5mm(2型),那么實際測量數值A=7.5mm+5mm=12.5mm
基本參數:
測量範圍0-10mm,5-15mm,10-20mm,20-30mm,30-40mm
解析度0.01mm
精度0.03mm
最大移動速度1.5m/s
工作溫度0-40°C
環境濕度<80%
電池1.5V(SR44W)
備註:特殊規格可按客戶要求定製。訂貨周期15個工作日。
注意事項:
1.不要將塞尺暴露於粉塵、潮濕的環境中,環境濕度應低於80%,並防止陽光紫外線或高溫輻射。
2.移動尺框應平衡,並防止跌落或碰撞。
3.不要將塞尺放在磁性物體上,帶磁工件在檢測之前應去磁。
4.標尺表面若有污垢,可以用汽油擦淨。並用少量鐘錶油潤滑主副尺滑動面、楔形塊、不能使用丙酮或酒精。電子組件及尺身平面避免任何溶液接觸。
常見故障及其處理:
故障可能原因處理
LCD不顯示不變化或字元閃爍電池用完或電池接觸不良更換電池,或用鑷子調整電池觸點
顯示數字雜亂塞尺受潮有水氣用乾淨軟布清潔主尺表面,去除水氣
