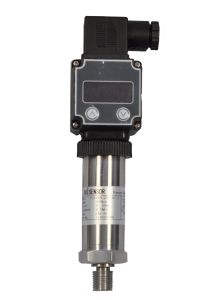

數字智慧型壓力變送器

數字智慧型壓力變送器

技術特點菲格瑞思數字智慧型壓力變送器的技術先進,性能優良,且具有體積小,重量輕,安裝簡便等特點。 2、安裝注意事項數字智慧型壓力變送器應安裝在易觀察和檢修的地方。 維護方法1、定期檢查菲格瑞思數字智慧型壓力變送器的組態參數。

基本資料

智慧型變送器是在80年代中期開始研發,90年代初期推廣套用的。所謂數字智慧型壓力變送器,是指變送器核心為12位或更高位的微處理器,可以在編程器(手持終端)上進行組態,進行儀表的零點、量程、單位、阻尼、位號等設定,能對其自身工作狀態和故障進行診斷,輸出疊加在4-20mA上的數位訊號並能和相同通信協定的設備進行數字通信。

數字智慧型壓力變送器數字智慧型壓力變送

技術特點

菲格瑞思數字智慧型壓力變送器的技術先進,性能優良,且具有體積小,重量輕,安裝簡便等特點。採用微機械電子加工技術、超大規模的專用積體電路(ASIC)和表面安裝技術,結構緊湊,可靠性高,體積很小。

安裝方法

1、測壓點的選擇
所選擇的測壓點能反映被測壓力的真實情況。要選在被測介質直線流動的管段部分,不要選在管路拐彎、分叉、死角或其它易形成旋渦的地方測量流動介質的壓力時,應使取壓點與流動方向垂直。測量氣體時,取壓點應在管道上方,使導壓管內不存液體。測量液體壓力時,取壓點應在管道下部,使導壓管內不存氣體。菲格瑞思數字智慧型壓力變送器安裝低於取壓管線時應減去壓力表到管道取壓口之間的一段液柱壓力測量蒸汽壓力時應加裝凝液管,以防止高溫蒸汽直接和測壓元件接觸。
2、安裝注意事項
數字智慧型壓力變送器應安裝在易觀察和檢修的地方。安裝地點應力求避免振動和高溫影響。避免安裝在腐蝕性環境中。當被測介質易冷凝或凍結時,必須加保溫伴熱管線。取壓口到變送器之間應裝截止閥,應靠近取壓口?壓力變送器的連線處應加裝密封墊片和聚四氟膠帶,一般低於80℃及2Mpa時用石棉紙或鋁片,溫度及壓力(50MPa)更高時用退火紫銅墊或鉛墊。

維護方法

1、定期檢查菲格瑞思數字智慧型壓力變送器的組態參數。檢查取壓管路是否泄露、滲露、堵塞及截止閥狀況,定期對取壓管線進行排污;
2、定期檢查接線鬆動和氧化,接線口密封是否良好對膜盒壓力變送器檢查毛細管是否有死折,有條件的情況下,檢查膜片是否變形;
3、冬季還應檢查取壓管路保溫設施和伴熱帶的絕緣狀態。在拆卸變送器時,必須確認是否卸壓,同時還要注意臉部不要對準出料方向,避免飛沫濺入眼睛。

校準方法

常規方法對菲格瑞思數字智慧型壓力變送器進行校準是不行的,因為這是由HART變送器結構原理所決定了。因為菲格瑞思數字智慧型壓力變送器在輸入壓力源和產生的4-20mA電流信號之間,除機械、電路外,還有微處理晶片對輸入數據的運算工作。因此調校與常規方法有所區別。實際上廠家對智慧型變送器的校準也是有說明的,如ABB的變送器,對校準就有:“設定量程”、“重定量程”、“微調”之分。其中“設定量程”操作主要是通過LRV.URV的數字設定來完成配置工作,而“重定量程”操作則要求將變送器連線到標準壓力源上,通過一系列指令引導,由變送器直接感應實際壓力並對數值進行設定。而量程的初始、最終設定直接取決於真實的壓力輸入值。但要看到儘管變送器的模擬輸出與所用的輸入值關係正確,但過程值的數字讀數顯示的數值會略有不同,這可通過微調項來進行校準。
