搖擺篩是利用普通電機傳動擺振體來產生作用，使物料在篩網上呈現漸開線的搖擺運動軌跡，達到篩分過濾的效果，設備本身的運動軌跡為橢圓型，調整擺振體上面的經向角和切向角可改變物料在網面上的運動軌跡。

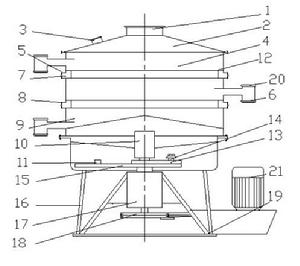

搖擺篩結構示意圖1.進料口 2.上蓋 3.觀察孔 4.篩框 5.密封圈 6.出料口 7.網架
8.束環 9.底框 10.主樞軸總成 11.調整塊 12.網 13.激振板
14.調整螺栓 15.擺陣體 16.阻鏇彈簧 17.主軸總成 18.皮帶輪
19.底座 20.檢查孔 21.電機
二.特點
1.產量相對高。
經向角和切向角的調整可調節篩網上漸開線運動，這種運動使物料能在較小的面積上走過相對長的路，以提高篩分精度，獨特的設計使物料在網上運動的著網時間相對其它篩機要長，篩分產量相對提高。
2.低轉速，對嬌嫩昂貴物料有保護作用。
低轉速保證了設備的使用壽命，減少了維修成本，降低了設備噪音，並使設備使用起來更安全。
低轉速對嬌嫩昂貴物料有保護作用。
3.積木式結果
方便用戶進料口和出料口連線，無溢漏，可以濕式篩分。
三.套用
適用於礦業、鑄造、磨料、建材、水泥、化工、化肥、醫藥、輕工、造紙、食品、糧業、鹽業、糧食等顆粒、粉粒相關行業的乾濕式篩分，液固分離廢水篩濾回收等場合人。
