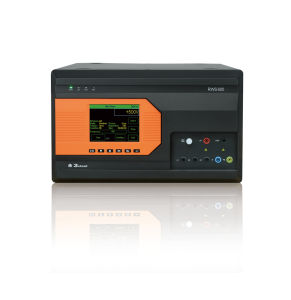

振鈴波發生器

振鈴波發生器

智慧型型振鈴波模擬器測試電源和控制開關切換時(或雷擊所引發)產生的瞬變現象,在電力線、控制線和信號線上產生振鈴波干擾, 為此在家用、商業用及工業用電力和電子設備的抗擾度性能評價建立一個共同準則。

儀器介紹

智慧型型振鈴波模擬器測試電源和控制開關切換時(或雷擊所引發)產生的瞬變現象,在電力線、控制線和信號線上產生振鈴波干擾, 為此在家用、商業用及工業用電力和電子設備的抗擾度性能評價建立一個共同準則。

符合標準

IEC61000-4-12 GB/T17626.12、ANSI C62.41/ 45

3ctest型號

SGZ-6012G

特點

1. 超大LCD屏顯示,內置計算機控制,人機對話,操作簡單

2.主開關採用進口電子開關,確保波形穩定,可比性強,壽命長

3.程控高壓電源,電壓穩定精度高,電壓\電流監測

4.正或負自動切換,試驗時正負極性可以交替切換

5.試驗方式軟體控制,無須人為操作

6.浪涌注入相位角度0-360°自由設定

7.可以建立連線示波器通訊,直接觀測波形(可選配)

8.計算機通訊接口,可實施遠程控制

參數

型號 SGZ-6012G
開路電壓振盪頻率(1/T) 100kHz±10%
開路輸出電壓(PK1) (250V~6000V)±10%
開路電壓波形前沿(T1) PK1處0.5μs±30%
(10%~90%)
開路電壓衰減率 40%<(PK2)/(PK1)<110%
40%<(PK3)/(PK2)<80%
40%<(PK4)/(PK3)<80%
短路電流波前沿(T2) (10%~90%) P1處≤0.9μs
開路電壓(PK1)6000V時 12Ω時500A±10%
短路電流(P1) 30Ω時200A±10%
相鄰脈衝間隔時間 1s~99s
脈衝次數 1~9999次
輸出方式 自動正負極性切換或交替
輸出阻抗 12Ω,30Ω,200Ω(選配)
相位注入方式 異步或者同步(0°~360°)
試品耦合/去耦網路 選配全自動雷擊網路SGN-5010個SGN-20 (單相16A)SGN-20G(三相五線16A)
外形尺寸 560×475×245mm
