產品介紹

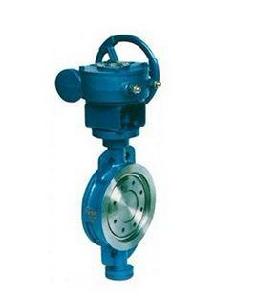

蝶閥(Manual butterfly)的蝶板安裝於管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°-90°之間,旋轉到90°時,閥門則牌全開狀態。
蝶閥結構簡單、體積小、重量輕,只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉,操作簡單,同時該閥門具有良好的流體控制特性。蝶閥處於完全開啟位置時,蝶板厚度是介質流經閥體時唯一的阻力,因此通過該閥門所產生的壓力降很小,故具有較好的流量控制特性。蝶閥有彈性密封和金屬的密封兩種密封型式。彈性密封閥門,密封圈可以鑲嵌在閥體上或附在蝶板周邊。
採用金屬密封的閥門一般比彈性密封的閥門壽命長,但很難做到完全密封。金屬密封能適應較高的工作溫度,彈性密封則具有受溫度限制的缺陷。
如果要求蝶閥作為流量控制使用,主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合製作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛套用,而且還套用於熱電站的冷卻水系統。
常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連線在兩管道法蘭之間,法蘭式蝶閥是閥門上帶有法蘭,用螺栓將閥門上兩端法蘭連線在管道法蘭上。
用途
用於硫酸行業中氣體管路:爐前鼓風機出入口,接力風機出入口,電除霧串聯及聯通閥,S02主鼓風機出入口,轉化器調節,預熱器出入口等調節和截止氣量使用。
用於硫磺制酸系統中的焚硫、轉化、乾吸工段,是硫磺制酸裝置用閥的首選品牌,被廣大用戶認為是:密封性能好,運轉輕,副腐蝕,耐高溫,操作方便、靈活、使用安全可靠的蝶閥,得到了大量推廣使用。
還廣泛用於:化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水、鹼液、海水、硝酸、鹽酸、硫酸、磷酸等介質的管路上作為調節和截流裝置使用。
結構特點
①三向偏心的獨特設計使密封面之間無摩擦傳動,延長了閥門使用壽命。
②由扭矩產生彈性密封。
③巧妙的楔形設計使閥門有越關越緊的自動密封功能,密封面之間具有補償性、零泄漏。
④體積小、重量輕、操作輕巧、便於安裝。
⑤可根據用戶要求配置氣動、電動裝置,滿足遙控和程控的需要。
⑥更換零件材質可適用於各種介質,並可進行襯裡防腐(襯F46、GXPP、PO等)。
⑦連續結構多樣化:對夾、法蘭、對焊。
特點
蝶閥啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的閥門叫蝶閥。蝶閥全開到全關通常是小於900,蝶閥和蝶桿本身沒有自鎖有力,為了蝶板的定位,要在閥桿上加裝蝸輪減速器。採用蝸輪減速器,不僅可以使蝶板具有自鎖能力,使蝶板停止在任意位置上,還能改善閥門的操作性能。工業專用蝶閥的特點能耐高溫,適用壓力範圍也較高,閥門公稱通徑大,閥體採用碳鋼製造,閥板的密封圈採用金屬環代替橡膠環。大型高溫蝶閥採用鋼板焊接製造,主要用於高溫介質的煙風道和煤氣管道。
蝶閥的優點
啟閉方便迅速、省力、流體阻力小,可以經常操作。結構簡單,體積小,重量輕。可以運送泥漿,在管道口積存液體最少。低壓下,可以實現良好的密封。調節性能好。
蝶閥的缺點
1.使用壓力和工作溫度範圍小。2.密封性較差。
分類
按結構形式可分為偏置板式、垂直板式、斜板式和槓桿式。按密封形式可分為軟密封型和硬密封型兩種。軟密封型一般採用橡膠環密封,硬密封型通常採用金屬環密封。按連線型式可分為法蘭連線和對夾式連線;按傳動方式可分為手動、齒輪傳動、氣動、液動和電動幾種。
安裝維護
在安裝時,閥瓣要停在關閉的位置上。開啟位置應按蝶板的旋轉角度來確定。帶有旁通閥的蝶閥,開啟前應先打開旁通閥,應按製造廠的安裝說明書進行安裝,重量大的蝶閥,應設定牢固的基礎。
比較
普通蝶閥和閘閥比較
公稱壓力及公稱直徑相同的普通蝶閥和閘閥哪一個嚴密性比較好,不易漏水?
閘閥的密閉性要比蝶閥的好一些,不過也有廠家的蝶閥密閉性能好的。本類閥門在管道中一般應當水平安裝。
閘閥體積大,占用空間大。
蝶閥體積小,占用空間小。
具體選用的時候,還要考慮介質的溫度、閥門的密封和填料。
規範規定公稱直徑大於50的用蝶閥。
彈性金屬密封蝶閥是國家級重點新產品,高性能的手動蝶閥採用了一個雙偏心和一個特殊斜錐橢圓密封結構。解決了傳統偏心蝶閥在啟閉0°~10°瞬間密封面仍處於滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。
材質
1、閥體材質:灰鑄鐵、球墨鑄鐵、鑄鋼、鋁合金、不鏽鋼等;
2、閥板材質:雙相不鏽鋼、尼龍11板、鍍鋅板、鋁青銅;
3、閥座材質:丁腈橡膠、三元乙丙橡膠、氟橡膠、矽橡膠、聚四氟乙烯
範圍
廣泛用於石油,化工、食品、醫藥、造紙、水電、船舶、給排水、冶金、油類、能源等系統的管路上,適用於多種腐蝕性的氣體,液體,半液體以及固體粉末介質。
