基本信息

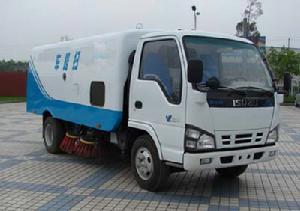

產品名稱: 慶鈴掃地車
外型尺寸(長×寬×高)(mm):5950×1960×2360
慶鈴掃地車接近角/離去角(°):24/16 前懸/後懸(mm)：1015/1575
軸距(mm)：3360 軸荷：2470 4810
軸數：2 最高車速 (km/h)：100
彈簧片數：8/6+5 輪胎數：6 輪胎規格：7.50-15 7.50R15 7.00-16 7.00R16
前輪距：1504 後輪距:1425 燃料種類：柴油
發動機型號：4KH1-TC 功率(kw):96 排量：2999
發動機生產商：慶鈴汽車股份有限公司
備註： 駕駛室準乘人數為2人時對應額定載質量為1500kg,,駕駛室準乘人數為3人時對應額定載質量為1435kg。隨底盤選裝駕駛室。
性能參數： 清掃寬度：5.5m，水箱容積：2m，垃圾容積：3.5m。
產品配置： 江西五十鈴副發動機（JX493G，57KW），伊頓（美國）擺線馬達，不鏽鋼水箱，漢商電磁閥組，控制開關（法國施耐德），北京風機，液壓油管（廣州天河），灑水電子水泵（上海加興水泵）液壓缸（上海潤島）。 液壓油泵採用義大利原裝進口；電磁閥採用德國原裝進口；液壓管路採用德國標準技術密封結構形式，關鍵控制部件採用法國施耐德技術原件，使用壽命長，穩定可靠，故障率低；液壓元件採用集成疊加設計，駕駛室電液集中控制，操作方便；掃盤有防碰撞 自動避讓功能，可根據地面泥沙嚴重程度及行車速度選擇掃盤的清掃方式；吸嘴為後置浮動式，可自動調節適應地面凹凸不平的狀況；可調節的霧狀噴灑水壓塵，在節水的同時消除二次污染。
操作步驟
一：清掃工作1 打開控制箱電源，將控制閥指向副閥位置
2 啟動副機
3 將副機離合器控制按鈕指向合的位置，風機開始工作
4 將吸塵盒控制鈕指向降的位置
5 將左掃盤或右掃盤控制鈕指向降的位置
6 將左掃旋轉或右掃旋轉控制鈕指向正轉位置（左盤順時針、右盤逆時針）
7將左噴水、右噴水、後噴水控制鈕指向開的位置
8 將水泵控制鈕指向開的位置
9 車輛以適當的速度行駛，開始清掃動作
1 車輛停止行駛
2 將水泵控制鈕、左噴水控制鈕 、右噴水控制鈕、後噴水控制鈕指向關的位置
3 將掃把控制鈕指向中間的位置
4 將掃盤控制鈕指向升的位置，然後再指向中間的位置
5將吸塵盒控制鈕指向升、然後再指向中間位置
6 將副發動機離合器控制鈕指向分的位置，然後再指向中間位置
7 將控制閥控制鍵指向中間位置
8 關閉副發動機
9 關閉控制箱的電源
1 將控制箱的電源打開，將控制閥的控制鈕指向主閥的位置
2 將車輛主發動機啟動
3 踩下車輛離合器
4 將車輛附加的油泵離合器開關打開（向外拉）
5 以適當的速度鬆開車輛離合器
6 將控制箱上的後門控制鈕指向開的位置，5秒後再指向中間位置
7將車廂控制鈕指向升的位置，根據車廂傾斜角度可隨時將控制鍵指向中間位置，此時車廂傾斜升起停止
8 垃圾清掃
9垃圾清掃完畢，將車廂控制鈕指向降的位置，待車廂完全回位後將控制鈕指向中間位置
10 將後門控制鍵指向關的位置，10秒後再指向中間位置
11 清理垃圾結束
12 踩下車輛離合器
13 將附加的油泵離合器控制鈕關閉（向內推）
14 以適當的速度鬆開車輛離合器
15 將控制箱的控制閥指向中間位置
16 關閉控制箱電源
