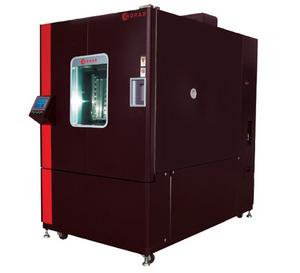

快速溫度變化濕熱試驗箱

溫度循環應力篩選是產品在設計強度極限下,運用溫度加速技巧(在上、下限極值溫度內進行循環時,產品產生交替膨脹和收縮)改變外在環境應力,使產品中產生熱應力和應變,透過加速應力來使潛存於產品的瑕疵浮現[潛在零件材料瑕疵、製程瑕疵、工藝瑕疵],以避免該產品於使用過程中,受到環境應力的考驗時而導致失效,造成不必要的損失,對於提高產品出貨良率與降低返修次數有顯著的效果,另外應力篩本身是一種製程階段的過程,而不是一種可靠度試驗,所以應力篩選是100%對產品進行的程式。

型號區分

型號 H-PH(T)-225B H-PH(T)-408C H-PH(T)-800D H-PH(T)-1000E
容積L 225L 408 L 800 L 1000 L
溫度範圍 -20℃~150℃ -40℃~150℃ -60℃~150℃ -70℃~150℃
濕度範圍 K型20%-98%RH J型10%-98%RHH型5%-98%
溫度波動度 ±0.5℃
濕度波動度 ±2.5%RH
溫度均勻度 ±2℃
濕度均勻度 ±3.0%RH(濕度 ≥ 75%RH)
升降溫速率 5℃/min 10℃/min 15℃/min 20℃/min 25℃/min (可根據要求設計線性或非線性)
內箱尺寸
(W×H×D)mm
500×750×600 600×850×800 1000×1000×800 1000×1000×1000
電源 AC380V 3∮ 50Hz
主要區別在於所能夠實現的溫度與濕度不同,從而產生的溫度也會有所不同,立式的可以做常溫以下的低溫和乾燥,台式的只能做常溫以上的溫度和高濕。

尺寸對照表:

快速溫度變化濕熱試驗箱快速變化試驗箱適用於航空航天產品、信息電子儀器儀表、材料、電工、電子產品、各種電子元氣件在溫度快速轉變的情況下檢驗產品的各項性能指標。
容積(單位:L) 工作室尺寸(D*W*H)mm 外型尺寸(D*W*H)mmBJYSL-KWB-100450×450×5001200×1000×1650
BJYSL-KWB-225500×600×7501300×1150×1900
BJYSL-KWB-500700×800×9001450×1400×2100
BJYSL-KWB-800800×1000×10001550×1600×2250
BJYSL-KWB-0101000×1000×10001850×1600×2250
LRHS-101-LK 450×450×500 1200×1000×1650
LRHS-225-LK 500×600×750 1300×1150×1900
LRHS-504-LK 700×800×900 1450×1400×2100
LRHS-800-LK 800×1000×1000 1550×1600×2250
LRHS-1000-LK 1000×1000×1000 1850×1600×2250
1、擁有自主智慧財產權和外觀設計專利以及掌握環境試驗箱核心技術
2、控制儀表採用日本原裝進口“優易控”UMC1200,可實行遠程監控
3、製冷系統採用法國原裝泰康壓縮機組,並配有凝結水接水盤
4、核心電氣元器件均採用施耐德等進口知名品牌
5、沿襲國外環境試驗設備先進設計理念,水電分離
6、淺槽加濕,新穎獨特,抽屜式加水方式,超大水箱設計
7、工作室底部採用引流槽設計,防止蒸氣凝結,最大限度保護測試工件
8、照明系統採用飛利浦套件,觀測窗採用漏斗形設計,觀測視野更開闊
9、獨特的漏電保護設計,操作更安全
10、精益求精,專注於每一個細節,使用更傾心

性能指標

1.1. 測試環境條件
1.2. 測試方法
環境溫度為+25℃、相對濕度≤85%、試驗箱內無試樣條件下
GB/T 5170.2-1996 溫度試驗設備
1.3. 溫度範圍 -40℃→+150℃
1.4. 快溫變範圍 -20℃~85℃
1.5. 溫度波動度 ±0.5℃
1.6. 溫度偏差 ±2.0℃
1.7. 濕度範圍 20%~98%R.H,詳見溫濕度範圍圖
1.8. 濕度波動度 ±2.5%R.H.
1.9. 濕度均勻度 ±5.0%

1.10. 正常升溫時間

-40℃→+150℃ 60 min 非線性 帶負載
1.11. 正常降溫時間 +20℃→-40℃ 60 min 非線性 帶負載
1.12.快溫變速率 -20 85℃ 10℃/分非線性 帶負載
1.13. 負載情況 5公斤塑膠件(不發熱)
1.1. 溫濕度控制範圍圖
1.2. 滿足試驗標準 GB/T 2423.1-2001 試驗A:低溫試驗方法
GB/T 2423.2-2001 試驗B:高溫試驗方法
GJB 150.3-1986 高溫試驗
GJB 150.4-1986 低溫試驗
IEC68-2-1試驗A:寒冷.
IEC68-2-2試驗B:乾熱.
GB 11158《高溫試驗箱技術條件》
GB10586-1《濕熱試驗箱技術條件》
GB/T 2423.2《電工電子產品基本環境試驗規程試驗B:高溫試驗方法》.
GB/T 2423.3《電工電子產品基本環境試驗規程試驗Ca:恆定濕熱試驗方法》.

溫濕度控制室規格

控制規格

式樣 規格
精度 溫度:±0.3 ﹪F.S/ 濕度:±1.5 %RH+1digit。
精度保證範圍 -99.9~200.0℃/10.0~100.0 %RH。
測定周期 0.6秒(溫度、濕度各0.3秒)。
程式組容量 250 PATTERN(組)/12500 STEP(段)。
STEP (段)時間 0~540H59M可調。
定值時間 0~999999H59M可調。
循環次數 每組程式可設1~32000次(小循環可設1~32000次)。
入力 萬能輸入可選。
主輸出控制 SSR可選擇。
接點出力 RUN,HRUN,H1,T1~T7,K1,TS1~TS2,DW,UP,END,HIGHT,ERR等。
TROUBLE IN 全機報警動作相關處理資訊及相關處理圖片。
SENSOR OFFSET 全程6段線性調整。
PID ZONE設定 溫度:3分割 溫濕度:6分割 共9分割。
曲線表示 PV實際值/SV設定值曲線可分別顯示(0~8day可設定)。
歷史數據表示 PV實際值/SV設定值按採樣周期記錄保存。
註: 1. 曲線,歷史數據可由USB按日期選擇拷貝。
2. 按60秒採樣,可記錄保存120天數據。
時間表示 年/月/日/時刻。
試驗名稱登錄 可任意登錄250組中英文試驗名稱。
通信機能 附標準RS-232介面或網際網路在線上界面(需訂貨時註明)。
LCD背光燈 背光燈保護0~99分可設。
有效表示範圍 全真彩 87(H)×155(W)mm。
記憶體 資料記憶保存EEPROM(可保存10年以上)。
附加功能 1. 預約起動設定/運轉預計結束時間表示/通電時間積算/運轉時間積算。
2. 程式停機處理:可選擇停機,末段/定值/連線到?程式組。
外型尺寸 160(H)×265(W)×35(D)mm 。
開孔尺寸 151(H)×215(W)mm。
電源 AC100~240V 50/60Hz20VA。

控制優勢

1.控制器運算採用模糊算法,最新技術控制,合理調節冷凍,使之達到最佳效果;7″TFT真彩LCD觸控螢幕,比ESPEC的6.4″屏更大;
2.控制器界面與德國偉思-富奇風格設計相同,操作更方便,運行更可靠;
3.控制製冷系統採用冷量需求算法,能合理有效地利用製冷量,有效減少冷熱互耗,從而達到控制穩定及節能功效。
4.溫濕度控制採用耦合PID控制,可以有效防止控制濕度值暴走,不但能做濕熱恆定,還能很好實現交變濕熱功能;
5.製冷系統壓縮機採用德國比澤爾,運行噪聲更低,性能更優越;
6.以一秒鐘的採樣計算,可保證110天的實時曲線採樣和歷史數據的存貯。可以由3秒鐘到一小時,任意設定取樣速率。
7.99999個小時的超長定值時間
8.540小時59分鐘的程式段設定時間
9.帶USB接口,可連線電腦和連入公司區域網路。
