張拉端錨具

張拉端錨具

張拉端錨具

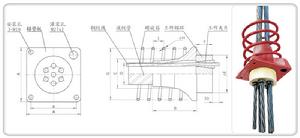

張拉端錨具由夾片、錨環、錨墊板以及螺鏇筋四部分組成，夾片是錨固體系的關鍵部件，其形式為二片式，用優質合金鋼製造。BYM13系列錨具用於錨固Ф12.7、Ф12.9鋼絞線；BYM15系列錨具用於錨固Ф15.2、Ф15.7鋼絞線；BYM18系列錨具用於錨固Ф17.8鋼絞線；BYM22、BYM28錨具分別用於外徑Ф21.8和Ф28.6鋼絞線的單根錨固和張拉。

YJM15系列為鐵路工程用，依據《TB/T3193-2008鐵路工程預應力筋用夾片式錨具、夾具和連線器技術條件》設計。

扁型張拉端錨具

扁型張拉端錨具

扁形張拉端錨具適用於Ф15.2-Ф15.7、Ф12.7-Ф12.9mm鋼絞線。當預應力鋼絞線配置在板式結構內時，為避免因配索而增大板厚，可採取扁型錨具將預應力鋼絞線布置成扁平放射狀。

扁形錨具包括扁錨板、工作夾片、扁錨墊板，採用QYC型前卡式千斤頂進行張拉。
