一 平板儀測量原理
平板儀曾經是野外碎部測量的一種傳統儀器，他能同時測定地麵點的平面位置和點間高差。平板儀測量時，水平角是用圖解法測定的，直線的水平距離可直接丈量或用視距發測定。另外，在必要時，還可以用平板儀增設補充測站點，以彌補解析法所確定的圖根點點數之不足。由於平板儀測量具有圖解測定地麵點平面位置的特點，故又稱它為圖解測量。目前，平板儀測圖已被全站儀和GPS-RTK數位化測圖所取代。二 平板儀及其附屬檔案

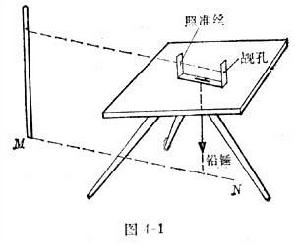

按其照準儀和基座的結構不同可分為：①大平板儀，是平板儀測量的主要儀器，由平板、照準儀、基座以及方框羅盤、對點器和獨立水準器等附屬檔案所組成；②小平板儀，主要用於碎部測圖，由小平板、測斜照準儀、基座以及方框羅盤、對點器和獨立水準器等附屬檔案所組成，可單獨使用，但通常與經緯儀配合而僅用於瞄畫方向線，單獨用時還需配備標桿、覘牌、皮尺或鋼尺等。如圖所示，照準儀帶有望遠鏡、豎直度盤和直尺的稱為“大平板儀”；照準儀僅由前、後覘板組成的稱為“小平板儀”。後者攜帶輕便，但測得的距離和高差的精度較低。
大平板儀由圖板、照準儀、基座、三腳架和若干附屬檔案組成。
（1）圖板、基座、三腳架
圖板又稱測平板，其大小一般為60cm×60cm×3cm的木質平板，採用優質木料，經乾燥處理後製成。平板的底面，鑲嵌有一塊有三個螺孔的金屬板，用於和基座連線。基座上部有三個連線平板的螺鏇，下部有一個螺母，用來與三腳架的中心螺鏇相連，將基座牢固的擰緊在三腳架上。基座上有三個腳螺鏇，用於整平平板。基座上還有制動螺鏇和微動螺鏇，用以控制平板在水平方向上的鏇轉。
平板儀所用的三腳架與經緯儀的三腳架相似。
（2）照準儀
照準儀是平板的主要部分，由望遠鏡、垂直度盤、支柱與直尺等組成。
1、直尺
照準儀底部的直尺是由金屬製成。直尺用來畫方向線，其上有可使直尺邊平行移動的平行尺，當望遠鏡瞄準目標而直尺邊沒有貼靠在測站點時，可移動平行尺貼靠在測站點上再畫出方向線。
2、支柱
支柱的下面與直尺連線並與直尺底面垂直。望遠鏡的鏇轉軸插入支柱上面的水平套內。支柱上端裝有望遠鏡制動螺鏇，中部裝有望遠鏡的微動螺鏇。支柱下端附有一個橫向水準器，轉動支柱左端橫軸調節螺鏇，可使橫向水準器起泡居中。
3、望遠鏡
內對光式望遠鏡，放大倍數27倍，最短視距2m。
4、垂直度盤
照準儀垂直度盤通常採用象限式刻畫。當望遠鏡水平時，垂直度盤讀書為零，從0°向正、負兩個方向各刻至90°，註記至40°，格值為1°，偶數度有註記，奇數度分劃處註記“+”“－”號，表示為仰角或俯角，度盤讀數即為視線垂直角。因象限式度盤正、負角註記方向相反，故正、負要各用一個分微尺，將兩個分微尺刻在一起公用一根指標線，稱為雙分微尺。分微尺格值為10′，估讀到1′。與讀取經緯儀垂直度盤度數時一樣，讀取照準儀垂直度盤度數前需要調節垂直度盤指標水準管的微動螺鏇，使氣泡居中。
三 平板儀的附屬檔案
平板儀附屬檔案有對點器、獨立水準器和長盒羅盤。（1）對點器
對點器是由金屬折桿和垂直鉛球組成。用它可以指示圖板上的點與地面上相應的點位於同一鉛垂線上。
（2）獨立水準器
獨立水準器有圓管水準器和圓盒水準器兩種，放置在平板上供整平圖板用。
（3）長盒羅盤
用作圖板概略定向。
