PINTECH差分探頭產品特點
電壓限制以最小的DC+Peak AC 和有效值為準；當電池電壓不夠時，探頭前面板的指示燈會自動熄滅；
機體內配備有可充電電池組，電池可工作6個小時以上,充電只需2小時；
充電器的工作電壓：220V±10%（50Hz或60Hz）；
充電器在充電時，指示燈為紅色，充滿或未接為綠色；
探頭可以在工作時同時充電。工作時充電，信號輸出上會增加噪聲，在對信號測量精度要求高的情況下建議在不充電的情況下使用探頭,探頭的信號指標均指在非充電時。（來源PINTECH官網)
用途
差分探頭主要用於觀測差分信號。差分信號是相互參考、而不是以地作為參考點的信號。普通的單端探頭也可以測量差分信號，但得到的信號與實際信號相差很大，有可能出現“地彈”現象。
工作原理
差分放大原理是指一對信號同時輸入到放大電路中，然後相減，得到原始信號。差分放大器是由兩個參數特性相同的電晶體用直接耦合方式構成的放大器。若兩個輸入端上分別輸入大小相同且相位相同的信號時，輸出為零，從而克服零點漂移。

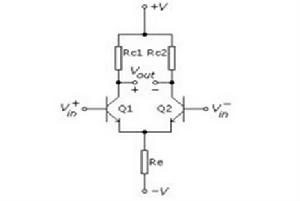

下圖為基本差分放大器電路圖，該圖未顯示偏置參數。如圖所示，Q1、Q2為參數相同的三極體。信號從Q1、Q2的基極同時輸入，由集電極輸出。得到的信號就是差分放大後的信號。
操作方法
差分探頭PINTECH為例

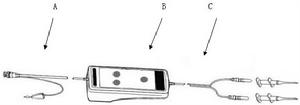

其可分為兩部分。差分探頭外觀如下：
差分探頭外觀
請添加圖片說明B.輸入端： 差分探頭輸入端用於連線探頭測試夾。
C.測試夾： 測試夾用於安全的連線到電路中的測試點
