簡要概述

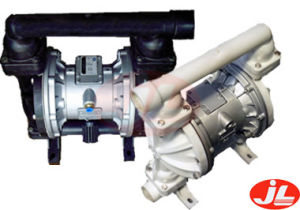

工程塑膠氣動隔膜泵即能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、禁止泵、泥漿泵和雜質泵等輸送機械泵的許多優點。膜片可採用普通膜片或耐腐蝕膜片。
主要特點
1、由於氣動隔膜泵用空氣作動力，所以流量隨背壓（出口阻力）的變化而自動調整，適合用於中高粘度的流體。而離心泵的工作點是以水為基準設定好的，如果用於粘度稍高的流體，則需要配套減速機或變頻調速器，成本就大大的提高了，對於齒輪泵也是同樣如此。
2、在易燃易爆的環境中用氣動泵可靠且成本低，如燃料、火藥、炸藥的輸送，因為：第一、接地後不可能產生火花；第二、工作中無熱量產生，機器不會過熱；第三、流體不會過熱因為隔膜泵對流體的攪動最小。
3、在工地惡劣的地方，如建築工地、 工礦的廢水排放、由於污水中的雜質多且成分複雜，管路易於堵塞，這樣對電泵就形成負荷過高的情況，電機發熱易損。氣動隔膜泵可通過顆粒且流量可調，管道堵塞時自動停止至通暢。
4、另外隔膜泵體積小易於移動，不需要地基，占地面極小，安裝簡便經濟。可作為移動式物料輸送泵。
5、在有危害性、腐蝕性的物料處理中，隔膜泵可將物料與外界完全隔開。
6、或是一些試驗中保證沒有雜質污染原料。
7、可用於輸送化學性質比較不穩定的流體，如：感光材料、絮凝液等。這是因為隔膜泵的剪下力低，對材料的物理影響小
主要用途
1.泵吸花生醬、泡菜、土豆泥、紅腸、朱古力、啤酒花、糖漿等。
2.泵吸油漆、樹膠、顏料、粘合劑和膠水等。
3.泵吸各種瓦、瓷、磚器及陶器釉漿等。
4.泵吸各種磨料、腐蝕劑、清洗油垢等。
5.泵吸各種劇毒、易燃、易揮發液體等。
6.泵吸各種污水、水泥灌漿及灰漿等。
7.泵吸各種強酸、強鹼、強腐蝕液體等。
8.用泵為油輪,駁船清倉吸取倉內污水。
9.各種高溫液體最高可耐150℃。
10.作為各種固液分離設備的前級送壓裝置。
於氣動隔膜泵具有以上特點，所以在世界上隔膜泵自從誕生以來正逐步侵入其它泵的市場，並由絕對的主導地位，而在其他的一些行業中，像環保、廢水處理、建築、排污、精細化中正在擴大它的市場份額，並具有其他泵不可替代的地位。氣動隔膜泵的優勢在於：
1. 由於有空氣作動力。而離心泵的工作特點是以水為基準設定好的，如果用於粘度稍高的流體，則需要配套減速機或變頻調速器，成本就大大地提高了，對於齒輪泵也是同樣如此。
2. 在易燃易爆的環境中用氣動泵可靠且成本低，如燃料、火藥、炸藥的輸送，因為：
第一、接地後不可能產生火花；
第二、工作中無熱量產生，機器不會過熱；
第三、流體不會過熱因為隔膜泵對流體的攪動最小。
3. 在工作惡劣的地方，如建築工地、工礦的廢水排放、由於污水中的雜質多且成分複雜，管路易於堵塞，這樣對電泵就形成負荷過高的情況，電機發熱日損。氣動隔膜泵可通過顆粒且流量可調，管道堵塞時自動停止至暢通。
4. 另外隔膜泵體積小易於移動，不需要地基，占地面積小，安簡便經濟。可作為移動式物料輸送泵。
5. 在有危害性、腐蝕性的物料處理中，隔膜泵可將物料與外界完全隔開。
6. 或是一些實驗中保證沒有雜質污染原料。
7. 可用於輸送化學性質比較不穩定的流體，如：感光材料、絮凝液等。這是因為隔膜泵的剪下力低。
性能參數
| 型號 | 流量 m/h | 揚程 m | 出口壓力 kgf/cm | 吸程 m | 最大允許 通過顆粒 φ(mn) | 最大供氣壓 Kgf/cm | 最大空氣 消耗量 m/min |
| QBY-10 | 0～0.8 | 0～50 | 6 | 5 | 1 | 7 | 0.3 |
| QBY-15 | 0～1 | 0～50 | 6 | 5 | 1 | 7 | 0.3 |
| QBY-25 | 0～2.4 | 0～50 | 6 | 7 | 2.5 | 7 | 0.6 |
| QBY-32 | 0～6 | 0～50 | 6 | 7 | 4.0 | 7 | 0.6 |
| QBY-40 | 0～8 | 0～50 | 6 | 7 | 4.5 | 7 | 0.6 |
| QBY-50 | 0～12 | 0～50 | 6 | 7 | 8 | 7 | 0.9 |
| QBY-65 | 0～16 | 0～50 | 6 | 7 | 8 | 7 | 0.9 |
| QBY-80 | 0～24 | 0～50 | 6 | 7 | 10 | 7 | 1.5 |
| QBY-100 | 0～30 | 0～50 | 6 | 7 | 10 | 7 | 1.5 |
工作原理
通過在中心軸兩端固定的兩片隔膜的左右水平運動將材料壓送出去。在左側空氣室b中，送入壓縮空氣使中心軸向左方向移動。材料室B中的材料被壓出，同時材料室A吸入材料。當中心軸向左移動到行程盡頭時，空氣交換閥換向，壓縮空氣被送入右側空氣室a，使中心軸向右方向移動。材料室A中的材料被壓出，同時材料室B吸入材料。這樣的動作往復進行材料就被連續的吸入和吐出。
故障解決
一、如何拆泵 1．拆卸氣動隔膜泵之前，將左右邊的氣室及液室分別標上記號以助於後續的再組裝動作。 2．使用扳手將連線出口管與液室的小卡箍鬆開，拆除出口管即可看到閥球和閥座，拿出球和座並檢查泵的其他備件有磨損、化學腐蝕、裂痕等現象。 3．使用扳手將連線進口管與液室的小卡箍鬆開。 4．使用扳手將液室和泵的中間體分開，拆除液室即可看到膜片及膜片夾板。 5．使用工具或扳手固定膜片外夾板左右邊緣，將隔膜裝置與中間體分開。然後順時針旋轉鬆開隔膜裝置。移出膜片外夾板後，將軸從中間體取出。 6．使用夾鉗(加墊木板)將軸與膜片裝置分開，檢查軸、夾板、膜片是否損壞和腐蝕現象。 7．安裝從步驟6到步驟1 二、氣動隔膜泵有動作，但是流量小或完全沒有液體流出： 1．檢查泵的氣穴現象，降低泵的速度讓液體進入液室。 2．檢查閥球是否卡住。如果操作液體與泵的彈性體不相容，彈性體會有膨脹的現象發生。請更換適當材質的彈性體。 3．檢查泵入口的接頭是否完全鎖緊不漏，尤其是入口端閥球附近的卡箍需鎖緊。 4.泵的空氣閥結冰： 檢查壓縮空氣含水量是否過高，安裝空氣乾燥設備 5.泵的出口有氣泡產生： 檢查膜片是否破裂，檢查卡箍是否鎖緊，尤其是入口管卡箍。 6.產品自空氣排放口流出： 檢查膜片是否破裂，檢查膜片及內外夾板在軸上是否夾緊 7.閥發出嘎嘎聲：增加出口或入口揚程。 8.泵拆卸及再組裝指南： 警告：在修氣動隔膜泵之前，需先將空氣來源配管從氣動隔膜泵拆除，並且將氣動隔膜泵中的空氣壓力排放掉。拆除所有連線氣動隔膜泵的出入口的管線，然後將泵內的流體排放到適當的容器內。戴防護帽、眼鏡、手套。 泵沒有動作或運作很慢： 1．檢查空氣入口端的濾網或空氣過濾裝置是否有雜質。 2．檢查空氣閥是否卡住，用清潔液清洗空氣閥。 3．檢查空氣閥是否磨損，必要時更換新的零件。 4．檢查中心體的密封零件狀況，如果嚴重磨損，則無法達到密封效果，而且空氣會從空氣出口端排掉。由於其特別構造，請只使用GLYD圈。 5．檢查空氣閥中的活塞活動是否正常。 6．檢查潤滑油的種類。添加的潤滑油如果高於建議用油的粘度，則活塞可能卡住或運作不正常。建議使用輕薄及抗凍的潤滑油。(ISO等級15/5WT的抗凍油)
