天裕德小型氣象站

( 全天侯,無安裝,一體化,攜帶型陽光氣象站)

系統概述

天裕德小型氣象站是一款便於攜帶,使用方便,測量精度高,集成多項氣象要素的可移動觀測系統。該系統採用新型一體化結構設計,做工精良,可採集溫度、濕度、風向、風速、太陽輻射、雨量、氣壓、光照度、土壤溫度、土壤濕度、露點等多項信息並做公告和趨勢分析,該系統分有線站和無線站兩種形式,配合軟體更可以實現網路遠程數據傳輸和網路實時氣象狀況監測,是一款性價比突出的小型自動氣象站。

功能特點

1、攜帶型結構設計,採集器與感測器採用一體化設計理念,無需安裝拆卸工作,開箱即可測量,可放在各種現場環境的隨意位置監測使用(田間,樹叢,建築,山谷等),是目前為止使用最為便捷的氣象觀測站,核心監測部分整體重量不超過5KG,高度集成,體積小巧,攜帶方便,同時可配置車載式托盤支架放在車頂進行移動觀測,便於現場應急性氣象服務,可以有效的保證數據的及時性,準確性。
2、一體化的風向風速儀,使體積更加小巧。方便用戶將儀器攜帶到惡劣的環境中使用,測量精度高,穩定性可靠,產品技術指標符合氣象觀測規範要求,可以根據使用需要進行手持方式觀測。

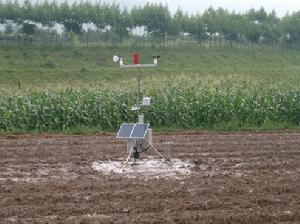

天裕德小型氣象站天裕德小型氣象站

3、低功耗,綠色節能設計,內部採用節能模式設計,若用太陽能電池板供電方式,可保證在無電地區長期使用;也可採用市電或汽車電源等方式供電。外部採用抗惡劣環境結構設計,在惡劣的天氣條件下不影響儀器的使用效率,可以在雷雨、風雪環境中持續不間斷工作。防塵、防潮等級達到國家標準。
4、數據採集密度1~60分鐘可根據觀測需要進行設定;
5、內置大容量數據存儲器,可連續存儲數據6000條以上;可根據觀測需要擴展為128M存儲容量,實現數據無限量存儲;
6、多種通訊方式,可通過RS232/RS485/USB等標準通訊接口與PDA、筆記本電腦等設備在現場讀取數據,也可實現本地遠距離(≤1000米)數據通訊。
7、數據採集器採用高性能微處理器為主控CPU,大容量內置存儲器,攜帶型防震結構,工業控制標準設計,適合在惡劣工業或野外環境中使用,且具有停電保護功能,斷電後已存儲數據不會丟失,當交流電停電後,由太陽能電池板和充電電池供電,可連續工作48小時以上。
8、自動氣象站監測系統管理軟體在WindowsXP以上系統環境即可運行,實時監測顯示各路數據,與印表機相連自動列印存儲數據,數據存儲格式為EXCEL或PDF標準檔案格式,可生成數據圖表,供其它軟體調用。
9、先進的網路化基站布點模式,可以實現多點氣象站布網監測,即可滿足區域網路內數據共享查看,也可通過GSM/GPRS/CDMA等無線網路方式實現異地遠程監測;同時可用隨身碟/記憶棒等工具實現移動存儲技術。
天裕德小型氣象站天裕德小型氣象站

10、各觀測氣象要素可根據用戶實際需求任意選配,可自由定製六要素、七要素、八要素自動氣象站。
11.觀測支架有三腳式和車載式兩種,採用不鏽鋼材料製造,表面光亮處理,在腐蝕氣候環境下永不生鏽,重量小於5KG,攜帶方便,精巧的工藝為現場增加一道燦爛的亮點。推薦配置氣象要素
氣象要素 通道數 測量範圍
環境溫度 1路 ATS-3 -50~+80℃ 0.1℃ ±0.1℃
相對濕度 1路 ATS-3 0~100% 0.1% ±2%(≤80%時) ±5%(>80%時)
露 點 1路 ATS-3 -40~50℃ 0.1℃ ±0.2℃
風 向 1路 WS-8SX 0~360° ±3°
風 速 1路 WS-8SX 0~70m/s 0.1m/s ±(0.3+0.03V)m/s
降 水 量 1路 PE 0-999.9 mm 0.1mm ±0.4mm(≤10mm時) ±4%(>10mm時)
大氣壓力 1路 PS-1 550~1060hPa 0.1hPa ±0.3hPa
太陽輻射 1路 TRT-2A 0~2000W/m2 1 W/㎡ ≤5%

【可選配置氣象要素】
象要素 通道數 測量範圍
光 照 度 1路 TRT-6 0~200000 ------ ±7%
直接輻射 1路 DRT-2-2 0~2000W/m2 1 W/㎡ ≤5%
日照時數 1路 DRT-2-2A 0~24h 0.1h ±0.1h
光合有效 1路 TRT-5 0~500W/m2 1 W/㎡ ≤5%
紫外輻射 1路 TRT-ZW-2 0~500W/m2 1 W/㎡ ≤5%
蒸 發 1路 PE1 0~100mm 0.1mm ±1.5%
二氧化碳 1路 CD-D 0~2000ppm 1ppm ±20ppm
地 溫 5路 TSD-2A -50~+80℃ 0.1℃ ±0.1℃
土壤濕度 1路 STH-3 0~100% 0.1% ±2%
葉面濕度 1路 YMS-D1 0(乾)~100%(濕) 0.59% <10%

【定製單】
主要配置 儀 器 明 細 型 號 數量 單位
1 攜帶型氣象儀 觀測要素(可選配) 環境溫濕度感測器(帶防輻射通風罩) ATS-3 1
一體化風向風速感測器 WS-8SX 1
大氣壓力感測器 PS-1 1
雨量感測器 PE 1
太陽輻射感測器 TRT-2A 1
日照時數感測器 DRT-2A 1
紫外輻射感測器 TRT-ZW-2 1
光合有效輻射感測器 TRT-5 1
土壤溫度感測器 TSD-2A 3
土壤濕度感測器 STH-3 1
水面蒸發感測器 PE1 1
二氧化碳感測器 CD-D 1
氣象環境監測記錄儀 FSR-4 1
氣象數據採集系統軟體 FSR-4 1
數據傳輸線纜及感測器線纜 FSR-4 1
2 觀測支架 三腳式觀測支架 FSR-SJ 1
車載式托盤支架 FSR-CZ 1
3 供電電源 太陽能電池板 TDC-25 1
可充電電池組 DC-1 1
4 遠程通訊 GSM/GPRS無線通訊控制器 GPRS-1 1
5 擴展存儲 大容量存儲控制器(1G) FS-1 1
註:用戶可根據實際需要自由定製“兩要素~八要素”自動氣象站!

小型氣象站

小型氣象站廣泛套用於氣象、農業,檢測氣象變化對農作物的影響,科學管理農田種植,小型氣象站是農業局、中科院、土肥站、高等院校專用的設備,適合標準良田、節水灌溉項目
⊙概述

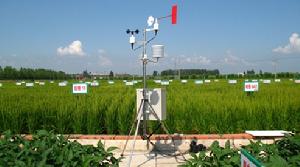

小型氣象站小型氣象站
小型氣象站用於對風速、風向、雨量、空氣溫度、空氣濕度、光照強度、土壤溫度、土壤濕度、蒸發量、大氣壓力等十幾個氣象要素進行全天候現場監測。可以通過專業配套的數據採集通訊線與計算機進行連線,將數據傳輸到氣象計算機氣象資料庫中,用於統計分析和處理。
小型氣象站由氣象感測器、氣象數據記錄儀、電源系統、野外防護箱和不鏽鋼支架等部分構成。風速、風向、雨量、蒸發量等感測器為氣象專用感測器,具有高精度高可靠性的特點。氣象數據記錄儀具有氣象數據採集、氣象數據定時存儲、參數設定、友好的軟體人機界面和標準通信功能。
⊙技術參數
★主控制器技術參數
·數據存儲空間:40000條(視通道數量而定)
·記錄間隔:30分-24小時可調
·通訊接口:USB 2.0
·工作環境:-30℃~80℃
·電池供電:6節5號電池(工作時間三個月左右視使用情況定)
★感測器技術參數
·空氣溫度:-30~70℃ 精度:±0.3℃
·空氣濕度:0~100% 精度:±3%
·光照強度:0-200Klux 精度:±5%
·風速:0-60m/秒 精度:±1m/s
·風向:16方位
·土壤溫度:-40-120℃ 精度:±<0.2℃
·土壤濕度:0-100% 精度:±3%
·雨量:0-50mm/小時 誤差:±4%
·蒸發量:0-20mm/天 精度:±1%
·大氣壓力:50-110Kpa 精度:15位
以下是可選項:
·總輻射
光譜範圍:0.3~3.2μm
靈敏度:7~14mv/kw.m-2
·光合有效輻射光譜範圍(植物光照):400~700nm
·二氧化碳:0~2000ppm
·紅外葉面溫度:-5~80℃ 精度:±0.5℃
⊙功能特點
◆ 實時監測風速、風向、雨量、空氣溫度、空氣濕度、光照強度、土壤溫度、土壤濕度、蒸發量、大氣壓力等十個氣象要素參數;
◆ 氣象數據記錄儀具有氣象數據採集、氣象數據定時存儲、參數設定、參數和氣象歷史數據斷電自動保護等功能;
◆ 可靠運行於各種惡劣的野外環境,低功耗、高穩定性、高精度、可無人值守;
◆ 採用全不鏽鋼支架和野外防護箱,外形美觀、耐腐蝕、抗干擾。不鏽鋼支架總高2.3米,支架分兩節,可拆裝,運輸、攜帶方便;記錄儀採用密閉防水理念設計,可有效保護箱體內器件不被損壞
或發生短路現象。
◆ 可配置避雷裝置保護措施;
◆ 硬體和軟體均採用模組組合式開放性設計,可靈活組合使用;
◆ 漢字軟體人機界面,人機界面友好;
◆ 氣象感測器可根據需要選配,配置不同參數;
◆6節五號電池供電(可選:太陽能蓄電池加電池組合供電、220VAC供電);
◆ 軟體功能強大,可以將採集器中的數據導入計算機中,並可以存儲為EXCEL表格檔案,以供其它分析軟體進一步進行數據處理;
◆ 通訊方式靈活多樣,標配USB通訊,另外可定製485通訊或GPRS遠程通訊。
⊙適用範圍
廣泛套用於氣象環境監測、環保、機場、工業、農業、林業、旅遊業、地質、水文水利、軍事、倉儲、科學研究等領域,以及高速公路、機場、船泊港口等場所。
⊙安裝配件
(1)主體材料,不鏽鋼支架;
(2)安裝/結構,柱桿。高度可根據實需求進行特殊設計;
(3)安裝箱體,戶外;
(4)避雷保護,避雷針和地線裝置。
⊙線色說明
感測器 線長M 航插線序 線色定義 線色
通信 1.5 2 RX
3 TX
5
風速 1.5 1 電源
2 風速信號
5
空氣溫度、濕度、光照、大氣壓力 1.5 1 電源
2 空氣溫度信號
3 空氣濕度信號
4 光照信號
5 大氣壓力電源
6 大氣壓力信號
9
蒸發 3 1 電源
2 信號
5
感測器 線長M 航插線序 線色定義 線色
雨量 3 1 電源
2 信號
土壤溫度 3 1 電源
2 土壤溫度信號
土壤濕度 3 1 電源
2 土壤濕度信號
5
風向 1.5 1
2 東北
3
4 東南
5 淺藍
6 西南
7 西
8 西北
9 公共
⊙通訊線與記錄儀的連線
打開主機箱體,並在主機控制器主機板下方找到五針航插通訊連線埠,然後將數據線的航插口接入到此接口中,數據線的另一端連線計算機即可。
下圖為整體連線示意圖:
注意:
在不與電腦進行通訊時,請及時拔出通訊線,以防止記錄儀耗電量增加。
⊙上位機軟體安裝

(一) 運行環境

硬體和軟體需求
裝有Windows 2000 或更新版本的PC奔騰三處理器,最低1GHz, 建議1.6GHz以上對於多設備系統,建議使用兩核心處理器最小記憶體512M,推薦1G記憶體用於安裝和使用的可用磁碟空間100MB,推薦1G以上1個或多個USB連線埠,用於本地設備使用顯示器解析度1024*768,推薦1280*1024,net framework 2.0網際網路瀏覽器4.0或更高

(二)軟體安裝

上位機操作常見步驟
打開軟體選擇所需要連線設備
軟體打開後會自動搜尋COM3 ~ COM20連線埠,如果設備已經連線到USB,則會在列表中顯示,如上圖中紅色部分,選中要連線的設備,點擊“連線”按鈕,連線設備,雙擊設備名,也可直接連線到設備
注:如果沒有搜尋到設備請檢查
設備是否供電設備是否已經連線通訊線通訊線是否連線到電腦連線埠是否被占用(拔掉USB通訊線,等待5秒,再次連線電腦)同步時鐘,確保設備中時間正確讀取歷史清空設備數據查看歷史數據導出數據完成
軟體主界面:
即時數據:與立即採集功能相同,即時採集一筆數據,並顯示到列表中
同步時鐘:校正設備時間
清空記錄儀:清空設備中的數據,以供新數據存儲
設備存儲間隔:設備設備自動存儲的時間間隔
詳細數據:查看實時數據和歷史數據
自動採集:定時自動採集數據,點擊“開始”按鍵開始,按“停止”按鈕停止自動採集
清空:清空上位機顯示即時數據列表
注:以操作只是清除顯示,資料庫中數據依然存在
立即採集:馬上採集設備的數據,並顯示到列表中
歷史數據
讀取歷史的步驟為:
刷新 檢測設備中有多少條數據設定 “起始條目”,如果您上次已經讀取過一部分歷史數據,則設定起始條目能夠加快讀取速度讀取歷史中,當進度條100%後,“起始條目”到“終止條目”的數據將會讀取完成完成,點擊查看歷史數據,可查看歷史數據
注:如果讀取歷史時間很長,建議讀取完歷史數據後再重新檢測,查看是否有新數據,如果有,則讀取新數據後再清空記錄儀
設定存儲間隔
設定新的採集間隔,然後點擊“確認”按鈕確認操作
注:設定新的時間不需要清空設備
校正表
安裝上軟體,請參考 軟體安裝進入軟體主界面, 參考上位機操作常見步驟點選單中的 “設備”->校正表進入後提示:如果曾經同步過,則選擇“否”,第一次連線設備,則選擇“是”下載校正表中的數據到設備中,下圖中紅色部分
設定設備個性名稱
當同時有多台設備時可能無法區分每台設備,使用修改名稱功能,將讓您使用設備更加方便
首先連線到設備,並進入到主界面,然後點擊主界面上的“修改名稱”按鈕
⊙常見故障現象及解決方法
1.通訊失敗,與計算機無法接通
通訊線插入計算機後檢查設備管理器的連線埠(com和LPT)中有無發現新插入的proilific USB TO SERIAL COMM PORT 通訊接口。若沒有則表示通訊線驅動不對,需重新安裝軟體。如果正常,看一下proilific USB TO SERIAL COMM PORT對應的是幾號連線埠,在配套上位機軟體中,選擇相應的連線埠,確認正確連線記錄儀後,再嘗試一次。
2.數據異常,採到的數據明顯偏高,甚至顯示上千濕度值。
電池電量指示器顯示電池滿格,但數據異常,可能是電池質量不佳引起的,可以更換電池後再嘗試一下。
3.野外使用注意
本記錄儀採用防水箱體防護,扣蓋內側襯有密封膠條,可防止雨水進入箱內,但如果記錄儀放置過低(比如直接放到地面上),或放
置方法不對(將記錄儀上下顛倒,或平放到地面上)將可能造成出線孔進水的危險,從而影響記錄儀的使用。

(三)注意事項

圖示說明
警告
不按線序接線,可能造成該設備及連線該設備的儀器損壞
輸入電源超過該設備的最大接入電源時,將造成該設備的
損壞
注意
使用前請先完整閱讀本說明書
正確連線設備線路
首先確認
檢查該設備與您購買的設備是否相同
檢查設備外觀是否破損
檢查設備附屬檔案是否齊全
(四)維護和保養
本儀器是具有優良設計和功能原理的科技產品,應注意維護和保養。下列建議將幫助您有效使用保養服務。
避免儀器被刮劃,保持外部保護膜完整性,增加儀器使用壽命
使用儀器時請將各連線部位固定牢固,避免儀器的損壞
粗暴地對待儀器會毀壞內部電路板及精密的結構
不要用顏料塗抹儀器,塗抹會在可拆卸部件中阻塞雜物從而影響正常操作
使用清潔、乾燥的軟布清潔儀器外部
定時查看其他配置設備的電源電量,確保儀器正常工作
