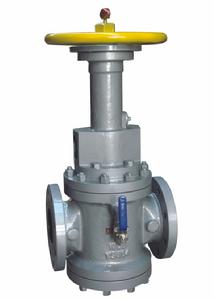

將軍閥

一、用 途:

將軍閥,適用於：航空煤油、輕質油、天然氣、液化氣、管道煤氣、化工介質等管道上，作為

將軍閥

截斷介質的理想裝置。

二、特 點：

①閥門在開關過程中，閥體密封面與滑片密封面沒有任何接觸，因此，密封面無摩擦、磨損、閥門的使用壽命長，開關力矩小；
②閥門在維修時，不需將閥門從管線上拆下，只需將閥門底蓋拆開，調換一對滑片即可，維修十分方便；
③閥體及鏇塞為縮徑，可以減輕成本；
④ 閥體內腔鍍有硬鉻，密封區域堅硬光滑；
⑤ 滑片上的彈性密封採用氟橡膠，並且模壓成型在滑片表面溝槽中。具有防火功能的金屬對金屬的密封作為彈性密封的背襯；
⑥ 閥門具有自動泄放裝置（備選），在閥門完全關閉後，防止閥腔異常升壓並檢驗閥門的效果；
⑦ 閥門開關指示器與開關位置同步，可以準確顯示閥門的開關狀態。

三、工作原理：

雙關雙斷及泄放功能閥門的工作原理關鍵是安裝在鏇塞上的兩片密封滑片的動作。
閥門關閉：
閥門關閉時，先鏇轉手輪，將鏇塞及密封滑片鏇轉90°，然後鏇塞向下移動，隨著鏇塞的運動時推動密封滑片向閥體內腔封面直至彈性密封圈被均勻地擠壓到閥孔上下端，形成密封。
閥門開啟：
閥門開啟時，先鏇轉手輪提升鏇塞，將密封滑片從閥體兩側密封面拉回。當滑片完全收回脫離閥體密封面後，繼續轉動手輪，使鏇塞及密封滑片鏇轉90°，閥門處於開啟位置。
關於密封：
彈性密封圈是模壓成型在滑片的溝槽中，隨著密封滑片向閥門的進出口移動，密封圈子也逐漸被壓入溝槽中，經過機械加工的滑片表面與閥體內腔形成二級金對金屬密封防止彈性密封圈子繼續被壓，並且具有防火功能。
雙關雙斷及泄放：
這是一種通過兩個切斷閥和一個在其中間的泄放閥達到完全隔斷兩端管線目的的方法，關閉兩主要閥門關開啟泄放閥可提高被系統的安全性。如果第一個閥門泄漏，漏離的介質可由開啟的泄放閥導出。
雙密封方式：
兩個獨立的密封滑片在閥孔上下端壓緊（雙關斷），當閥門關閉時，泄放閥被打開，檢驗密封效果（泄放）。

四、主要零件材料：

閥 體	滑 片	鏇 塞	閥 桿	螺 套	密封圈	填 料
WCB	QT 500	WCB	1Cr13	45	氟橡膠	柔性石墨
CF8	CF8	CF8	304	304	氟橡膠	柔性石墨

編制規範說明：
閥門的設計與製造按API16D規定； 閥門的結構長度按ANSI B16.10的規定； 法蘭連線尺寸按ANSI B16.2的規定； 閥門的檢查與試驗按API598及API16D的規定。
壓力試驗：

壓 力 級	150Lb	300Lb	600Lb	900LB
強度試驗	3.0MPa	7.5MPa	15.0MPa	22.5MPa
高壓密封試驗	2.2MPa	5.5MPa	11.0MPa	17.5MPa
低壓密封試驗	0.6MPa	0.6MPa	0.6MPa	0.6MPa

五、主要部件材料表：

部件號	名稱	材料
1	閥體	WCB
2	閥底	Q235A
3	塞頭	35#
4	滑片	QT500+氟橡膠
5	鏇塞	WCB
6	閥蓋	WCB
7	填料壓蓋	Q235A
8	填料壓套	2CR13
9	支架	WCB
10	導向塊	45#
11	螺套	45#
12	閥桿	1CR13
13	三齒輪/蝸輪	/

150LB：

型號	尺寸	L	D	D1	D2	B	f	A	B	C	H	K	D0	Z-d
XZ43X	4	432	φ229	φ190.5	φ157	24	2	695	480	170	175	290	φ300	8-φ19
XZ43X	6	533	φ279	φ241.5	φ216	26	2	745	518	186	205	350	φ350	8-φ22
XZ43X	8	638	φ343	φ298.5	φ270	29	2	885	606	235	260	495	φ450	8-φ22

型號	尺寸(IN)	L	D	D1	D2	B	f	A	B	C	H	K	D0	Z-d
XZ543X	4	432	φ229	φ190.5	φ157	24	2	857	532	170	175	290	φ310	8-φ19
XZ543X	6	533	φ279	φ241.5	φ216	26	2	910	569	186	205	350	φ310	8-φ22
XZ543X	8	635	φ343	φ298.5	φ270	29	2	1011	621	235	260	495	φ310	8-φ22
XZ543X	10	787	φ406	φ362	φ324	31	2	1115	695	265	348	600	φ310	12-φ25
XZ543X	12	914	φ483	φ432	φ381	32	2	1201	731	315	398	670	φ310	12-φ25
XZ543X	14	854	φ533	φ476	φ413	35	2	1266	784	327	461	740	φ310	12-φ29
XZ543X	16	889	φ597	φ540	φ470	37	2	1625	940	432	510	810	φ460	16-φ29
XZ543X	18	1219	φ635	φ578	φ533	40	2	1982	1130	597	550	915	φ460	16-φ32
XZ543X	20	1219	φ699	φ635	φ584	43	2	1994	1130	610	590	940	φ460	20-φ32

300LB：

全通徑、手動操作
型號	尺寸 (IN)	L	D	D1	D2	B	f	A	B	C	H	K	D0	Z-d
XZ43X	4	457	φ254	φ200	φ157	32	2	695	480	170	175	290	φ300	8-φ22
XZ43X	6	559	φ318	φ270	φ216	37	2	745	518	186	205	350	φ350	12-φ22
XZ43X	8	686	φ381	φ330	φ270	42	2	885	606	235	260	495	φ450	12-φ25

全通徑、齒輪操作
型號	尺寸 (IN)	L	D	D1	D2	B	f	A	B	C	H	K	D0	Z-d
XZ543X	4	457	φ254	φ200	φ157	32	2	857	532	170	175	290	φ310	8-φ22
XZ543X	6	559	φ318	φ270	φ216	37	2	910	569	186	205	350	φ310	12-φ22
XZ543X	8	686	φ381	φ330	φ270	42	2	1011	621	235	260	495	φ310	12-φ22
XZ543X	10	826	φ445	φ387.5	φ324	48	2	1115	695	265	348	600	φ310	16-φ29
XZ543X	12	965	φ521	φ451	φ381	51	2	1201	731	315	398	670	φ310	16-φ22
XZ543X	14	854	φ584	φ514.5	φ413	54	2	1266	784	327	461	740	φ310	20-φ32
XZ543X	16	889	φ648	φ571.5	φ470	58	2	1625	940	432	510	810	φ460	20-φ35
XZ543X	18	1219	φ711	φ628.5	φ533	61	2	1982	1130	597	550	915	φ460	24-φ35
XZ543X	20	1219	φ775	φ686	φ584	64	2	1994	1130	610	590	940	φ460	24-φ35
