寶護神,也叫寶寶看護神或者(無線)嬰兒看護器,英文全稱為BabyHouseholdSafeguard,縮寫成BHS。BHS屬於嬰兒監視器(Babymonitor)範疇,是一種家庭安防護理電子產品,主要用於家庭、醫院、託兒所、學校等兒童護理和存托場所的嬰幼兒監聽和護理,在歐美等發達地區的國家被廣泛使用。通過使用寶護神/嬰兒監視器,用戶可以無需寸步不離地守候在嬰兒或小孩的身旁即可了解到他們的行為,並在異常情況出現的同時立即可以察覺並進行處理。
另外,寶護神也是第三代無線嬰兒監視器技術代別的中文譯稱,即BHS/BM-3G。通過結合DECT和VOX技術,目前使用使用BHS/BM-3G技術的無線嬰兒監視器已經解決了傳送干擾和信號吸收,使其監護套用距離從原來最大200-250米提高到無限距離,只要可以通過網際網路IP端登錄DDN管理平台都可以看到被監護對象的當前情況。
發展沿革
作為第三代的嬰兒看護器產品,BHS/BM-3G是從最初期的無線嬰兒監視器發展過來的,至今已經經歷了三十多年的時間,並在此過程中衍生出多種附加功能以及工業設計。按照無線嬰兒監視器的主功能模式來區分,可以把嬰兒監視器/嬰兒看護器的發展過程劃分為以下三個階段:
第一階段:純音頻型套用組別
八十年代初期開始出現和普及純音頻型號的無線嬰兒監視器。這一階段的嬰兒監視器只能提供無線聲音傳送服務,即使用人手持接收端,然後把發射端放置在嬰兒房間或者床頭旁邊,發射端原封不動地接受所有可以檢測得到的聲音並通過無線信號傳播傳送給接收端用戶,父母因此可以在產品的有效接受距離處聽到嬰兒或小孩的聲音,甚至可以和他們直接對話。也有更加簡單的產品甚至不能傳達聲音,而只是提供一種類似於將來出現的VOX觸發功能的自動報警信號,遠程接收端持有人的控制終端在接受到這個無線報警信號以後通過亮紅燈或者鳴笛提示父母“那頭出事了“。由於這種早期的嬰兒監視器只最多最能傳達聲音,對於初生兒童早期常見的諸如窒息、踢被子、誤吞異物等發生機率更大的意外起不到預警作用,因此僅僅是作為一種日間看護輔助工具,而且其使用距離和接受清晰度受限於當時的技術條件和加工精度,一直無法得到很好的提高。
第二階段:視頻無線型套用組別
到了九十年代末二十世紀初,隨著LCD技術的普及和推廣,帶黑白以及彩色液晶顯示屏的無線視頻型的嬰兒監視器開始在市場上出現,並迅速取代舊款的純音頻型的嬰兒監視器。由於在提供聲音傳播的同時還能支持即使的圖像顯示,因此可以極大地滿足家長或者監護人需要在遠處了解到被監護對象的當前舉動的需要。視頻型的無線嬰兒監視器由於可以通過圖像判斷出嬰兒的當前動作是否正常,因此對預防夜間窒息、生病、掉床等意外都起到及時的報警作用。因此受到使用者的極大歡迎。另外,VOX、MJPEG、遠紅外等技術的整合也為使用嬰兒監視器提供了更好的體驗。此外,第二代的無線嬰兒監視器使用了當時才提出允許民間使用的無線電2.4Ghz頻率,以取代第一代技術中已經泛濫成災的900Mhz無線頻率,從而有效地提高而嬰兒監視器的接受距離以及抗干擾能力。
第三階段,無人值守套用組別
二十世紀中,由於2.4Ghz頻率進一步開放,wifi、bluetooth、廣播等各種無線設備也陸續使用這個頻段進行信號傳送接收,導致這個頻段再次變得擁擠起來。而嬰兒監視器如果繼續沿用之前的接受技術因此會產生更大的誤差和干擾,為此,DSSS等高端的跳頻技術被引入到此領域中,以避開來自於其他設備的干擾。另外,移動偵測、多監視端支持、直錄支持、無限距離化等技術的加入也使得嬰兒監視器變得越來越全能了。因此,集成使用了這些高端技術的無線嬰兒監視器被西方用戶戲稱為BabyHouseholdSafeguard(”寶護神“),並受到個家庭的普遍歡迎。
工作原理

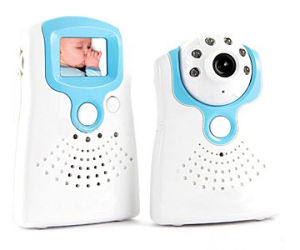

典型的寶護神/嬰兒監視器使用系統,是由看護器(也稱為監視端或者嬰兒端)和顯示器(也成為控制端或者父母端)組成。其中:
監視端部分
其上配有攝像頭,放到嬰兒所在的房間,用來拍攝嬰兒的視頻,並配有內置microphone,可以隨時聽到嬰兒發出的每一個聲音,並通過看護器上的天線發出清晰的調頻信號,另一端的顯示器就可以接收到這些信號,寶寶的父母就可以通過接收端的顯示器看到寶寶的一舉一動。通常看護器上還可配有內置的紅外線感應器,具有夜視功能,這樣即使在完全黑暗的房間中也能看清嬰兒的活動等。
控制端部分
用來接收和處理攝像機傳輸過來的音視頻信號,可以隨時查看到寶寶的狀況,相當於攜帶型掌上液晶顯示器,使用者可以手持該顯示器進行移動監護。顯示器部分還配有A/V輸出接口,該接口可用於將所接收到的圖像及聲音信號從顯示器螢幕傳輸至電視機螢幕。只要將A/V輸出口連線到一台電視機的A/V輸入口,既可獲得大螢幕顯示,電視機可以連線到錄像機,可錄下音視頻供以後查看。
套用優點
寶護神的工作原理與傳統的視頻型無線嬰兒監視器類似,並在其基礎上加以延伸和發展,加入了更多的使用者友好功能。結合了現代人體工程學的設計理念,把寶護神的工作原理按照其具體功能劃分為以下若干項目:
(一)遠程視頻觀看
通過結合寶護神系統,由看護器和顯示器相互配合,其中:在寶寶的房間或者家裡角落中放置看護器,看護器監視的結果通過模擬信號或者數位訊號的無線電波傳送到監護人手上的控制端設備上,並以還原成視頻或者音頻讓使用者觀看。寶護神的視頻監控除了使用傳統的2.4Ghz無線傳輸技術,也可以利用WIFI、FTP、HTTP等網際網路傳播渠道,通過網路無距離限制地在發射端和接收端提供數據交換支持。
(二)語音視頻錄像
突破了第二代技術只能聽看而不能記錄重播的限制,第三代的寶護神嬰兒監視器技術允許使用者利用SD/TF存儲卡、移動硬碟、電腦硬碟對過往、將來、當前從發射端傳送過來的音頻和視頻數據進行記錄,並以最常見的JPEG\MPEG\WMA\等多媒體格式轉錄存儲,讓用戶可以隨時點擊播放觀看。語音視頻錄像技術的套用結合下面的移動偵測套用,可以讓傳統必須實時觀看和應對的嬰幼兒照顧方式變得更加靈活。

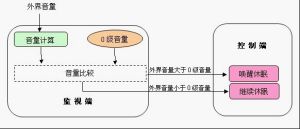

(三)移動偵測和VOX
移動偵測通過對比每秒中若干幀數圖片之間的光線數據計算結果的差異是否超過設定閾值,從而維持或變更當前狀態。寶護神技術的移動偵測在嬰兒睡眠時處於待機模式,一旦檢測到動作幅度超過正常範圍則立即通過報警喚醒父母短的警報程式,同時立即傳送即時錄像。VOX是移動偵測在聲音檢測的延伸,同樣是利用聲敏計算算法判斷下部工作狀態。移動偵測和VO功能降低了嬰兒看護的強度,讓無人值守方式成為可能,同時也起到降低能量消耗,延長待機時間的作用。
(四)多用戶端支持
普通的無線嬰兒監視器使用的是”一對一“的組合模式,即一個發射端對應一個接收端。而第三代的寶護神技術支持”一對多“、”多對一“、”多對多“等更多的組合模式,讓跟多的監護人可以參與到對更多監護對象的看護當中。這種功能非常適合那些外出工作而甚至無法使用嬰兒監視器遠程照顧孩子的打工族,因為他們現在可以請朋友親戚幫忙遠程輪流照看一下。
(五)互換性擴展
第一代和第二代的嬰兒監視器都是成套購買的,用戶只能選擇同時購買接收端和發射端,而且不同廠家的產品甚至同一廠家不同型號的產品之間的發射端和控制端是不互相兼容的,因此談不上互換性。一旦兩個模組之間其中一個報廢或者損壞,在不能獲得退還或者買到單獨的一半模組主機時,只能選擇重新購買一套設備,從而讓原來依舊運作良好的另一半也不得不被遺棄。第三代技術由於支持智慧型手機遠程接受,因此不存在額外的接收端,也就沒有接收端更換的說法。
技術規範標準
按照國內外無線產品套用技術規範標準以及家庭安防用品安全通則,包括寶護神在內的無線嬰兒監視器等監視器產品必須符合和滿足以下國內外行業或第三方測試與設計要求。分別為:
(一)電磁抗性
EN55014-1電磁干擾;EN55014-2電磁抗擾度
EN60555-2/EN61000-3-2電源諧波檢測
EN60555-3/EN61000-3-3電壓閃爍檢測
EN61000-4-2(ESD)靜電放電抗干擾性檢測
EN61000-4-3靜電放電抗干擾性檢測
EN61000-4-4(EFT/B)電性快速脈衝群抗干擾檢測
EN61000-4-5(Surge)雷擊抗干擾檢測
EN61000-4-6(CS)傳導抗干擾檢測
EN61000-4-8電源頻率磁場抗干擾檢測
EN61000-4-11(V.Dips)電壓瞬降抗干擾檢測
EN61000-4-12振盪波浪涌
EN61000-4-13(Harmonic&interharmonics)諧波、諧間波抗干擾
CISPR15:2005電氣照明和類似設備的無線電騷擾特性的限值和測量方法
GB/T19287電信設備的抗擾度通用要求
YD/T1536.1電信設備的電磁信息安全性要求和測量方法
YD/T1312無線通信設備電磁兼容性要求和測量方法
GB1565 城市無線電噪聲測量方法
GB6833電子測量儀器電磁兼容試驗規範
GB/T17626電磁兼容試驗和測量技術
GB/T12572-2008無線電發射設備參數通用要求和測量方法
GB/T26256-20102.4GHz頻段無線電通信設備的相互干擾限制與共存要求及測試方法
GB/T21646-2008400MHz頻段模擬公眾無線對講機技術規範和測量方法
(二)毒性物質
USEPA3050B鉛及其化合物
USEPA3052汞及其化合物
EN1122:2001鎘及其化合物
USEPA3060A&7196A六價鉻及其化合物
USEPA3540C多溴聯苯
USEPA3540C多溴聯苯醚
(三)航空安全
FCCPart24個人通信系統、包括得到許可的個人通信服務
FCCPart68無線電通訊、終端設備
(四)輻射衛生
GB8702-1988電磁輻射防護規定
GB9175-88環境電磁波衛生標準
GB12638-90微波和超短波通信設備輻射安全要求
ICNIRP(TheInternationalCommissionforNon-IonizingRadiationProtection,ICNIRP)
技術組別
BHS/BM技術按照功能標準分為三個組別,分別為BHS-1:4WL、BHS6RD、BHS7IP:
BHS-1:4WL(BHSwirelessmonitorclass)通常由一個控制端搭配一個或多個監視端組成,寶護神監視端把拍攝的信號以加密的無線電磁波形式傳送到控制端,並被控制端解密和還原為圖像和聲音,由於受到無線電波的傳輸衰減、干擾因素制約,BHS-1:4WL理論距離為100-250米左右。其中按照DECT加密算法以及VOX量級可以分為一級到四級,每高一級具備更嚴格要求。
BHS-6RD(BHSrecordingmonitorclass)只有一個主機,工作時用戶無法看到和聽到錄像端端拍攝到的圖像和聲音,必須通過把監視器接入電腦並通過安裝軟體讀取監視器內部記錄的檔案。BHS-6RD直錄型受到攝像頭焦距所限,理論使用距離為3-5米。
BHS-7IP(BHSInformationProtocolmonitorclass)只有一個主機,工作時用戶可以通過手機或者電腦在能夠接入網際網路的任何地點觀察到網路嬰兒監視器遠程拍攝並傳送過來的圖像和聲音。BHS-7IP組別主機工作傳輸範圍不受距離約束,但是要保證攝入的圖像和聲音清晰必須要考慮攝像頭的焦距。
套用趨勢
隨著數字視頻壓縮編碼技術的日益成熟,微機的普及化,為基於PC和手提移動設備的多媒體監控創造了條件。基於PC的多媒體監控系統功能較強,但是主要解決了小範圍監控的問題。當傳輸距離遠或者需要上網時,基於PC的多媒體監控穩定性不夠好、功耗高、需要有人值守、軟體的開放性不好。這就為基於網路和嵌入式技術的網路視頻監控提供了舞台。
BHS/BM技術集成普通攝象機和網路轉換器,將圖象轉換為基於TCP/IP網路標準的數據包,使攝像機所攝的畫面通過RJ-45乙太網接口直接傳送到網路上,通過網路即可遠端監視畫面。
增加採用更加先進的攝像技術和網路技術,具有強大的功能。內置的系統軟體能實現真正的即插即用,使用戶免去了複雜的網路配置;增加配置內置的大容量記憶體,擺脫錄像時對電腦硬碟或者外接存儲卡的依賴。記憶體晶片能存儲警報觸發前的圖象;內置的I/O連線埠和通訊口便於擴充外部周遍設備如:門禁系統、紅外線感應裝置、全方位雲台電腦感;另外還提供軟體包(SDK)便於用戶自行快速開發套用軟體。
