簡介

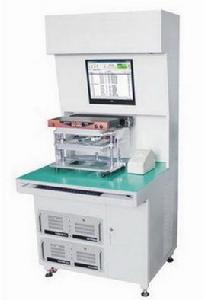

UMAT-200型PCBA通用多功能自動測試系統，是針對滯後的手工測試以及為了滿足PCBA測試在操作簡便性上的需求而設計的，它採用labview軟體測試平台、GPIB採集卡和系統匯流排、以及自動識別測試治具並調用測試程式等一系列先進技術，可自動、快速、準確地的完成電路板的各種功能測試，且可由工廠的工程人員按照測試的不同要求更改測試步驟及參數，並且所有的測試結果都統計保存在系統檔案中以供日後隨時調用，它功能強大，可對各種PCBA進行測試，是通用化PCBA自動測試系統，具有其他通用儀器組合出的功能測試系統無可比擬的優勢。
測試原理
UMAT-200型PCBA通用多功能自動測試系統通過對標準樣板的參數採集，設定誤差範圍，與被測板進行比較並判斷是否合格。
系統組成
UMAT-200型PCBA通用多功能自動測試系統由採集單元、控制單元、測試軟體、輸出單元等組成，可外接編程電源和負載以及高採樣率接示波器等外設。
技術特點
1、全自動測試方法，對操作人員要求低；
2、自動準確判斷每個細節，不產生遺漏和誤判；
3、自動多項目集中測試和多測試點同步測試，減少工位和工時；
4、套用優越的自校準技術，轉機種不需要高素質工程人員；
5、用戶界面友好，易於實現新機種自動測試之編程和調試；
6、治具結構規範，利於統一管理和控制成本；
7、測試結果由PC分析得出PASS或FAIL。
8、對FAIL品可即時列印出相關數據，對整個測試過程可生成統計報表檔案以供日後隨時調用，該檔案可通過EXCEL打開。
產品優勢
目前大多數工廠對PCBA的功能測試（FCT），大多實現的是傳統的一對一的方式，即一種PCBA對應一個FCT測試台。該種測試台由測試工程師自己設計控制電路底板，連線I/O口到測試治具的針盤，然後編寫底板Firmware模擬成品運行環境，實現對待測PCBA電壓、電流檢測、以及相應時序控制。一對一的方式雖然對測試工人是一種方便，但同時也意味著資源浪費，當該Model停產後，該FCT測試台也往往被束之高閣了。對測試工程師不斷的製版，編程，接線等等重複勞動也是一個不小的工作壓力。
UMAT-200型PCBA通用多功能自動測試系統通過PCI、ISA控制板卡和LabVIEW軟體，構建一套比較完成的PCBA功能測試系統，運用該系統可實現對PCBA的各種動靜態參數進行快速且全面的自動測試，對於新Model用戶無需更換測試硬體，只需增加一個相應治具、編輯一個測試程式即可。
相對於傳統的測試方法，該系統具有以下無可比擬的優勢：
1、節省勞動力，提高生產效率。
本系統將傳統方法上多人合作完成的測試項目（多測試步驟）集中到一台自動測試設備上，只需手動將針床壓合，系統就會自動進行數據採集處理，其速度是手動測試無法比擬的。系統對PCBA多信號可同步測試，人性化的操作界面、模組化的編程環境以及機種的便捷轉換，為企業節省大量人力物力，並大大提高生產效率。
2、減少測試上人為因素帶來的偏差。
在傳統的測試中，由於測試人員的操作習慣和讀數習慣往往會給測試結果帶來人為因素上的偏差。本產品採用計算機自動分析，並得出產品好壞結果，徹底杜絕了人為誤差的產生。
3、大大縮減測試設備費用。
在傳統的測試中，企業往往需要購置一大堆測試/分析儀器，如萬用表，示波器，邏輯分析儀，頻譜儀等，費用高昂。本系統將上述儀器的功能全部集中到一起，大大縮減了測試設備購置費用。
4、各種PCBA測試的通用性。
本系統的最大的特點是能夠通用，設備配置的板卡與軟體靈活地結合在一起能夠實現各種動靜態參數的採集，並進行比對分析。電子產品在不斷地更新換代，測試流程和測試內容上也在變更，本系統提供簡單明了的用戶界面，對於不同類型的電子產品，用戶可自行設定相應的測試流程，只需更換測試治具即可進行測試。
5、易用性
無論是更換機種，或是測試程式編輯，還是具體測試，一般操作者均能輕鬆掌握。
主要參數
產品選型：UMAT-200
◆ 作業系統：Windows XP Professional
◆ 電流測量：標配 8 路（可擴充至16路），AC/DC 0～2A，採樣率300Ksps
◆ 邏輯測試：96路輸入/輸出可配置，採樣率300Ksps
◆ 電壓測量：共70路（標配、可擴充到268路）；
其中64路（標配、可擴充到256路）為靜態電壓測量，直流500mV、5V、50V、500V，交流200mV、2V、20V、200V，採樣率300Ksps；
另6路（標配、可擴充到12路）為動態電壓測量，2V、20V、200V、500V，採樣率300Ksps。
◆ 波形輸出：標配6路（可擴充至12路）DC～100ksps，電壓-2.048V～+2.048V，16位。
◆ 示波器： 泰克Dpo2XX4 、 Dpo3XX4 (選配)
◆ 可程式交流電源：選配
◆ 可程式直流負載：選配
◆ 可程式直流電源：選配
◆ 環境溫度：0～45℃
◆ 環境濕度：30～95%
◆ 工作電壓：AC 185～230V
◆ 重量：260kg
◆ 外形尺寸：W810×D800×H1760mm
套用領域
1、家電產品的功能測試，如：空調、洗衣機、冰櫃、電磁爐、微波爐、電視、DVD、音響等；
2、工業控制板的功能測試；
3、電源板的功能測試；
4、電機性能及參數測試；
5、LCD顯示器的功能測試；
6、汽車電子的相關測試，如：儀錶盤電路、音響電路、電控電路等；
7、安防產品的功能測試。
