控制系統
在分析石化企業裝車需要、總結國內外先進經驗和教訓的基礎上，開發的DL-S定量裝車系統，可滿足各種小鶴管汽車和火車定量裝車需要。
系統由現場控制部分和遠程管理部分組成，現場控制部分使用DLB型定量裝車控制儀對現場儀表進行採集和控制，遠程管理部分使用工業計算機進行集中管理，兩部分通過RS485匯流排連線，構成集散式定量裝車系統。操作人員即可在現場進行參數設定、操作和監視，又可集中在調度室進行遠程監控和管理，實現管控一體化。
系統結構合理，功能齊全，開單銷售、提貨、裝車到出庫、核算、報表，每一個環節都可以有相應的功能支持；系統出錯自動報警，操作自動記錄，既可有效防止事故發生，又能防止操作上的人為作弊，使操作和管理更完善。
系統功能
信號檢測處理功能
對裝車情況實時檢測和處理，對下位機進行控制，並採集其數據，對數據進行實時處理和保存。
畫面顯示功能
定量裝車系統畫面顯示分數據顯示畫面、工藝流程圖畫面、設備狀態顯示畫面、曲線記錄顯示畫面、報警信息匯總顯示畫面及其它顯示畫面等，畫面顯示直觀、色彩鮮明，操作簡便、主要部分採用動態顯示。
操作保護功能
定量裝車系統為防止非授權人員作業系統，系統對錯誤操作有報警提示，同時在進行重要操作時均設有密碼保護功能，以保證系統安全操作。
許可權分配功能
系統設有多級許可權，每位操作員只能在自己的許可權範圍內進行操作。
報表功能
定量裝車系統根據客戶的要求定製各種報表格式和內容，報表輸出分自動定時和人工隨機兩種列印輸出方式。
網路通訊功能
可與DCS系統，公司網路，Internet連線，實現資源共享，方便系統管理。

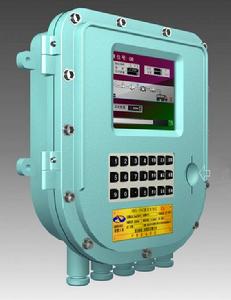

定量裝車系統定量裝車控制儀
DLB系列定量裝車控制儀是DL-S定量裝車控制系統的核心。它是以高性能ARM處理器為核心的智慧型型防爆儀表。可分散式安裝於裝車鶴管附近，現場控制汽車或火車裝車作業；通過標準工業控制網路連結裝車監控機。
特 點
定量裝車系統1、隔爆型儀表，可直接安裝在裝車現場。
2、對閥門、油泵進行程式控制。
3、對體積流量進行溫度補償，提高裝車精度。
4、小流量裝車，提高控制精度，防止水擊。
5、遠程/本地設定各種參數，密碼保護設定許可權。
6、大液晶顯示裝車狀態及故障狀態，人機互動能力強。
7、全場總急停、防溢、防靜電聯鎖控制。
8、遠程/本地兩種控制方式可選。
9、採用CAN/RS485接口與上位機通信。
10、具有與現場智慧型儀表通訊的功能。
功能簡介：
定量裝車系統1、可同時連線4組閥門，閥門動作順序可程式，採取8路回訊信號。
2、接收流量計脈衝信號，4-20mA信號，與流量計進行實時通訊採集數據。
3、連線4-20mA輸出的溫變或Pt100鉑電阻，採集誤差為0.2%。
4、連線電流型、電壓型或無源液位開關。
5、連線各種常用的靜電接地夾。
6、系統控制裝車達到的精度±0.2%。
7、採用開放式MODBUS通訊協定，便於系統組網。
定量控制
控制儀可根據設定的定量值，自動發出開關閥信號，實現定量裝車。
溫度補償
根據物料的溫度，對物料因溫度變化而產生的密度和體積的差值進行補償。
接地聯鎖
控制儀可根據槽車接地情況，完成接地聯鎖控制，防止靜電累積產生火花。
防溢聯鎖
控制儀可根據高位報警狀態實現防溢聯鎖控制，防止過裝或溢出。
參數設定
可根據情況設定物料密度、流量係數、膨脹係數、閥門組態信息等。
本地/遠程控制
根據需要可實現遠程上位機控制或本地控制。
通信
可使用CAN/RS485連線埠與上位機通信，便於集中管理
