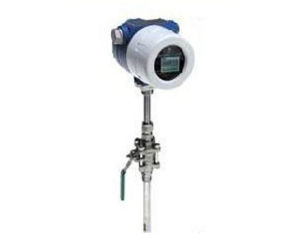

宏業熱式氣體質量流量計

熱式氣體質量流量計熱式氣體質量流量計

熱式氣體質量流量計 特點:
熱式氣體質量流量計 分為插入式熱式氣體質量流量計和管道工熱式氣體質量流量計
插入式熱式氣體質量流量計 建議安裝在大於DN50的管道上,最大可以到DN50000
管道式熱式氣體質量流量計 建議安裝在大於DN15至DN1000的管道上,普通大於DN100都採用插入式熱式氣體質量流量計
熱式氣體質量流量計產品概述:
熱式氣體質量流量流量計 是基於熱擴散原理的氣體流量測量儀表,它無須溫壓補償,
直接測出流體的質量流量。它的突出特點是:可以直接進行貿易結算;沒有活動部件;
壓力損失小;量程比寬;精度高;可靠性高;安裝簡單,操作方便。廣泛套用於石油、
化工、醫療、熱電廠、環保等行業。
熱式氣體質量流量計技術參數:
測量範圍:(0.05~141)Nm/s(標準狀態為20℃,101.33KPa)
測量介質:不含水的潔淨氣體
溫度範圍:環境溫度:-40℃~+70℃
介質溫度:-20℃~+120℃、-20℃~+350℃
準確度:±1%
重複性:±0.2%的滿量程
輸出:瞬時流量4-20mADC
通訊接口:RS232,RS485
回響速度:小於1S
供電電壓:24VDC±10%、220VAC±10%
探桿長度:500mm(此長度為標準長度,特殊請聲明)
探桿直徑:19mm(標準)
工作壓力:小於4.2MPa
現場顯示:4位瞬時、8位累積LCD顯示。
保護管材質:1Cr18Ni9Ti(其它材質安契約中儀表型號供貨)
防護等級:IP65
防爆等級:ExdⅡCT4
外殼材質:危險領域安裝外殼為粉末塗層的鋁鑄件。
電氣接口:M20×1.5
供貨結構:插入式/管道式、一體式/分體式
質保期:產品正常使用期的一年內
熱式氣體質量流量計簡易操作說明:
熱式氣體質量流量計有兩種結構形式:一體化/分體式。分體式儀表由變送器和流量積算儀
組成,而一體化儀表變送單元和流量積算儀在一起。兩種結構的顯示、建功能是相同的。
所以儀表出場時,都有一樣的產品說明書。儀表出廠時各種參數都已經設定好,不需要
用戶做設定工作,預熱2-3分鐘後就可以投入運行。為了用戶方便,隨機有簡易說明,
最大限度地減少用戶工作量,只有參數需要更改時,才需要仔細閱讀說明書的流量積算
儀操作部分。
一、簡易操作說明:
1、儀表安裝方向:感測器上短Φ3管迎風,或見儀表上標記,垂直管路安裝。
2、插深:管道內徑1/4-1/2處(根據管道直徑而定)。
3、接線:將儀表接線盒中標記,停電後接線,檢查無誤通電。
4、開機:開機2-3分鐘後投入工作。
5、清零:按+不鬆手,直至累計清零(第一次使用應清零)。
6、清洗:不帶電清洗,採用化學方法清洗,例如:採用四氯化碳。
7、標定:回廠年檢。
二、下面參數,可能需要變更:
1、輸出4-20mA對應量程中的某一段(儀表出廠時時對應滿量程)
2、累計運行時間回零(請諮詢)
3、小信號切除(以表出廠時設為1-2%)
4、濾波係數(儀表出廠時設為15)
5、變換測量介質時,重新輸入轉換係數
6、報警點(以表出廠時套用戶設定)
