太陽能電池組件測試儀

概述

測試系統的基本工作原理是：當閃光照到被測電池上時，用電子負載控制太陽電池中電流變化，測出電池的伏安特性曲線上的電壓和電流，溫度，光的輻射強度，測試數據送入微機進行處理並顯示、列印出來。

功能特點

　

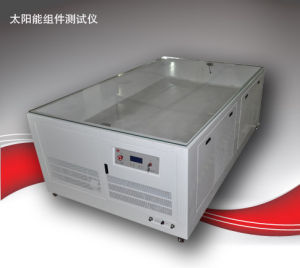

太陽能電池組件測試儀

1.可測量參數：I-V曲線，短路電流，開路電壓，峰值功率，峰值功率點電壓、電流，定電壓點電流，填充因子，轉換效率，串聯電阻，並聯電阻，太陽電池溫度,光強度。
2.太陽電池組件採用四線連線，確保了太陽電池電流測量的準確性。
3.太陽能電池組件測試儀是太陽電池生產的最終測試設備，有上打光、下打光或側打光三種光學結構，其中上打光、下打光設備有利於流水線生產，同時該測試儀可以兼作層壓前測試之用，可以大大提高一次封裝成品率。
4.同時測量溫度和光強，確保太陽電池溫度和光強自動修正的準確性。
5.可測各種太陽電池組件。
6.測試快捷，單次測試耗時小於1秒，測試間隔小於5秒.

技術指標

型號規格 SMT-A
光譜範圍 符合IEC60904-9要求（A級）
輻照強度 100mW/cm2(調節範圍70~120mW/cm2)
輻照不均勻度 ≤±2%A級
輻照不穩定度 ≤±2%A級
測試結果一致性 ≤±0.5%
電性能測試誤差 ≤±1%
單次閃光時間 10ms
有效測試面積 1200mm×2000mm
有效測試範圍 5W~300W
測量電壓 0~100V(解析度1mV)
測量電流 0~20A(解析度1mA)
測試參數 ISC、Voc、Pmax、Vm、Im、FF、EFF、Temp
數據採集 含8000個數據採集點

測試指標

1.開路電壓(Voc):在光照下，電池片沒有接負載時的電壓
2.短路電流(Isc):在光照下，電池片短路時的輸出電流
3.最大功率(Pmax):在光照下，電池片所能輸出的最大功率
4.最大功率下的電壓(vopt)/電流(Iopt)
5.填充因子:Pmax/Voc*Isc，體現電池的輸出功率隨負載的變動特性
6.效率:在光照下，電池片的工作效率
7.等效串聯電阻：太陽能電池片內部的等效串聯電阻，會影響其正向伏安特性和短路電流，另外串聯電阻的
8.增大會使太陽能電池的填充因子和光電轉換效率降低

套用領域

專門用於太陽能單晶矽、多晶矽、非晶矽電池組件的電性能測試。
