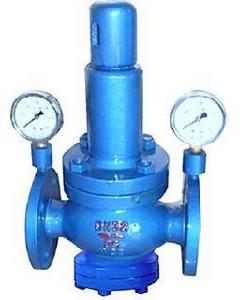

種類
先導活塞式減壓閥、薄膜式減壓閥、波紋管式減壓閥、比例式減壓閥、自力式減壓閥、直接作用活塞式減壓閥、背壓調節閥等等。它們分別適用於不同的工作介質。
工作原理
不同的形式有不同的具體工作原理。但總的原理還是：減壓閥是通過啟閉件的節流，將進口壓力減至某一需要的出口壓力，並使出口壓力保持穩定。但一般減壓閥都要求進出口壓差必須≥0.2Mpa。
用途
本閥適用於水、蒸汽、空氣介質管路上，通過調節使進口壓力降低至某一需要的出口壓力，當進口壓力與流量有變化時，靠介質本身的能量自動保持出口壓力在一定範圍內，但進口壓力和出口壓力之差必須≥0.2MPA/CM
結構
減壓閥出廠時，調節彈簧處於未壓縮狀態,此時主閥瓣和付閥瓣處於關閉狀態,使用時按順時針轉動調節螺釘,壓縮調節彈簧,使膜瓣移頂開付閥瓣,介質由a孔通過付閥座到b孔進入活塞上方,活塞在介質壓力的作用下,向下移動推動主閥瓣離開主閥座,使介質流向閥後.同時由c孔進入膜片下方,當閥後壓力超過調定壓力時,推動膜片上移壓縮調節彈簧,付閥瓣隨之向關閉方向移動,使流入活塞上方的介質減小,壓力也隨之下降,此時的主閥瓣在主閥瓣彈簧力的推動上下移,使主閥瓣與主閥座的間隙減小,介質流量也隨之減小,使閥後壓力也隨之下降到新的平衡,反之當閥後壓力低於調定壓力時,主閥瓣與主閥座的間隙增大,介質流量也隨之增加,使閥後壓力也隨之增高達到新的平衡.
安裝與使用1.減壓閥Y43H-16,備有0.05～0.4MPa,Y43H-25,備有1～1.6MPa,Y43H-40,備有1～1.6MPa,1.6～2.5MPa調節彈簧,Y43H-64,備有1～3MPa調節彈簧,出廠時閥內裝有0.1～1MPa,彈簧,其餘隨閥附帶,用戶可根據所量的出口壓力值選裝.2.安裝減壓閥之前必須對管路系統進行沖洗清理.以防焊渣,氧化皮等贓物流入閥內,影響閥門正常工作.3.減壓閥應安裝在便於操作和維修的地方,並且必須直立安裝在水平管道上,(見安裝示意圖),應注意使管路中介質的流向與閥體上箭頭所示方向一致,切勿反裝,4.減壓閥在安裝使用時,應把旁通管道的截止閥打開,排除管路中的冷凝水和汽水的混合物,以防減壓閥開啟時產生水圾現象損壞減壓閥,當無異常現象後，按順時針方向緩慢鏇轉調節螺釘,將出口壓力調至所需的壓力(以閥後表壓為準),調整後,將鎖緊螺母背緊,擰上防護罩.5.減壓閥前應安裝過濾器,以防介質中的雜物進入減壓閥,影響其性能.6.安裝的減壓閥前後應有一段直管,閥前的直管長度約為600毫米,閥後的直管長度約為1毫米.
你的蒸汽管道上的減壓閥和目前管道壓力不匹配。但從基本原理上來說，還是可以通過蒸汽的。因為減壓閥是由出口的壓力來控制的，現在出口的壓力不夠，主閥是處於全開狀態的。
但如果長期下去還是有一定的問題的，所以才有一般減壓閥都要求進出口壓差必須≥0.2Mpa。
在物理化學實驗中，經常要用到氧氣、氮氣、氫氣、氬氣等氣體。這些氣體一般都是貯存在專用的高壓氣體鋼瓶中。使用時通過減壓閥使氣體壓力降至實驗所需範圍，再經過其它控制閥門細調，使氣體輸入使用系統。最常用的減壓閥為氧氣減壓閥，簡稱氧氣表。
就用氧氣減壓閥的工作原理來說明一下吧
氧氣減壓閥的高壓腔與鋼瓶連線，低壓腔為氣體出口，並通往使用系統。高壓表的示值為鋼瓶內貯存氣體的壓力。低壓表的出口壓力可由調節螺桿控制。
使用時先打開鋼瓶總開關，然後順時針轉動低壓表壓力調節螺桿，使其壓縮主彈簧並傳動薄膜、彈簧墊塊和頂桿而將活門打開。這樣進口的高壓氣體由高壓室經節流減壓後進入低壓室，並經出口通往工作系統。轉動調節螺桿，改變活門開啟的高度，從而調節高壓氣體的通過量並達到所需的壓力值。
減壓閥都裝有安全閥。它是保護減壓閥並使之安全使用的裝置，也是減壓閥出現故障的信號裝置。如果由於活門墊、活門損壞或由於其它原因，導致出口壓力自行上升並超過一定許可值時，安全閥會自動打開排氣。
圖示含義
安裝在氣體鋼瓶上的氧氣減壓閥示意圖 氧氣減壓閥工作原理示意圖
1. 鋼瓶;2.鋼瓶開關;3.鋼瓶與減壓表連線螺母 1.彈簧墊塊;2.傳動薄膜;
4.高壓表;5.低壓表;6.低壓表壓力調節螺桿; 3.安全閥 5.高壓表;
7.出口;8.安全閥 4.進口(接氣體鋼瓶);
6.低壓表;7.壓縮彈簧;
8.出口(接使用系統); 9.高壓氣室;
10.活門;12.頂桿
11.低壓氣室;13.主彈簧
14.低壓表壓力調節螺桿。
部件組成
由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片感測出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
